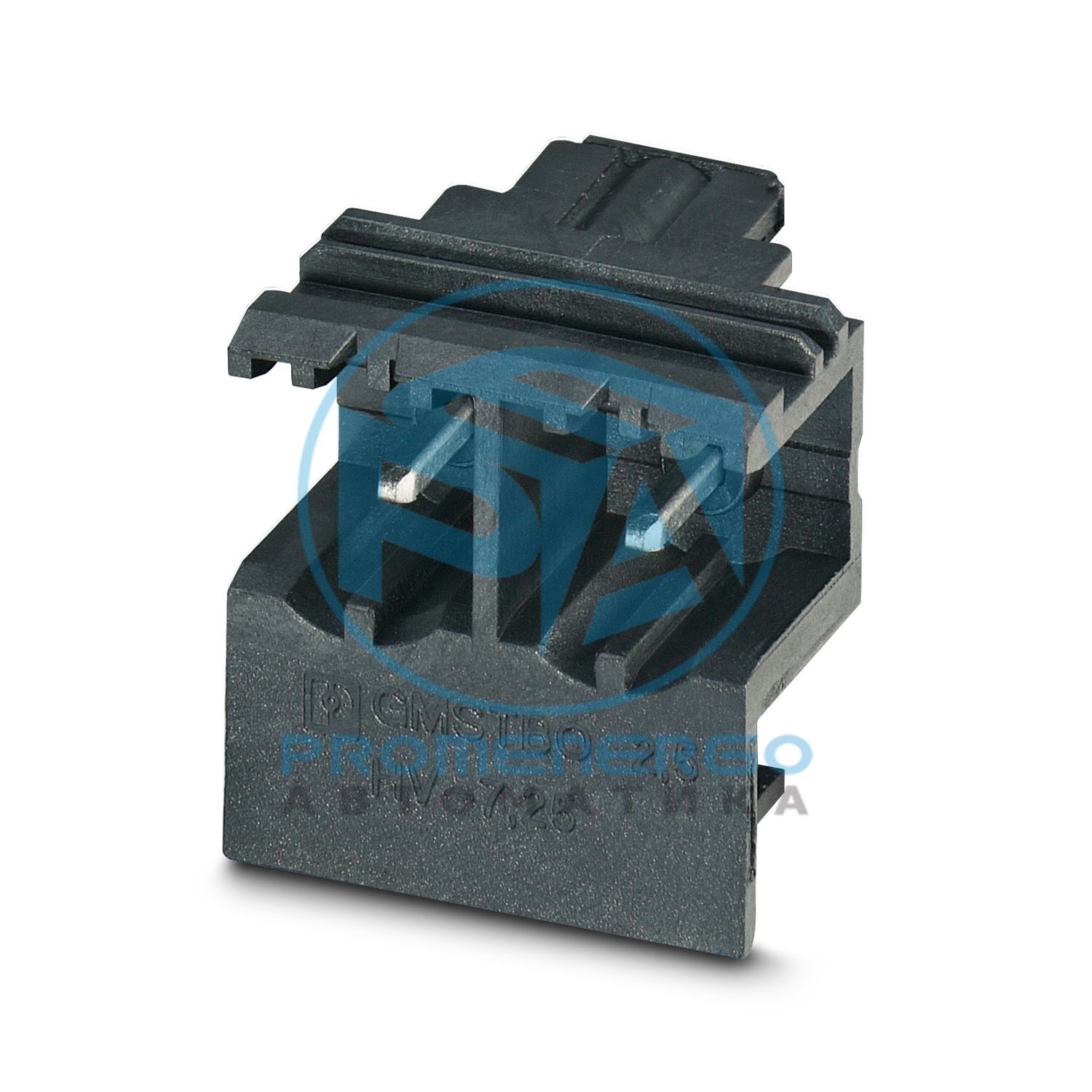

GMSTBO 2,5 HV/ 2-GL-7,25 THR - разъем для печатной платы
GMSTBO 2,5 HV/ 2-GL-7,25 THR - разъем для печатной платы
Разъемы для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: черный, номинальный ток: 16 А, номинальное напряжение (III/2): 630 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: GMSTBO 2,5 HV, шаг: 7,25 мм, монтаж: пайка THR, штырь Расположение контактов: Линейное расположение выводов, вывод под пайку [P]: 2,1 мм, количество выводов под пайку на потенциал: 1, система вставок: COMBICON MSTB 2,5 Advanced, Расположение контактов разъема: Ортогональное, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка, изделие с выводом контактов слева
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
ГМСТБО 2,5 ВН
Тип
Стандартный
Количество позиций
2
Подача
7,25 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
16 А
Номинальное напряжение U N
400 В
Контактное сопротивление
1,3 мОм
Номинальное напряжение (III/3)
400 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип крепления
THR пайка
Расположение контактов
Линейное крепление
Процесс
Оплавление/волновая пайка
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
175
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
7,25 мм
Ширина [ш]
14,95 мм
Высота [ч]
16,84 мм
Длина [л]
15,65 мм
Установленная высота
21,27 мм
Длина вывода для пайки [P]
2,1 мм
Размеры штифта
1 х 1 мм
Расстояние между контактами
7,25 мм
Диаметр отверстия
1,5 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
5 Н
Сила вывода на поз. ок.
3,5 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
3
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 10 ТОм
Группа изоляционных материалов
IIIа
Номинальное напряжение изоляции (III/3)
400 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение изоляции (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
6 кВ
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
7,3 кВ
Контактное сопротивление R 1
1,3 мОм
Контактное сопротивление R 2
1,5 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 10 ТОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
3,31 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
