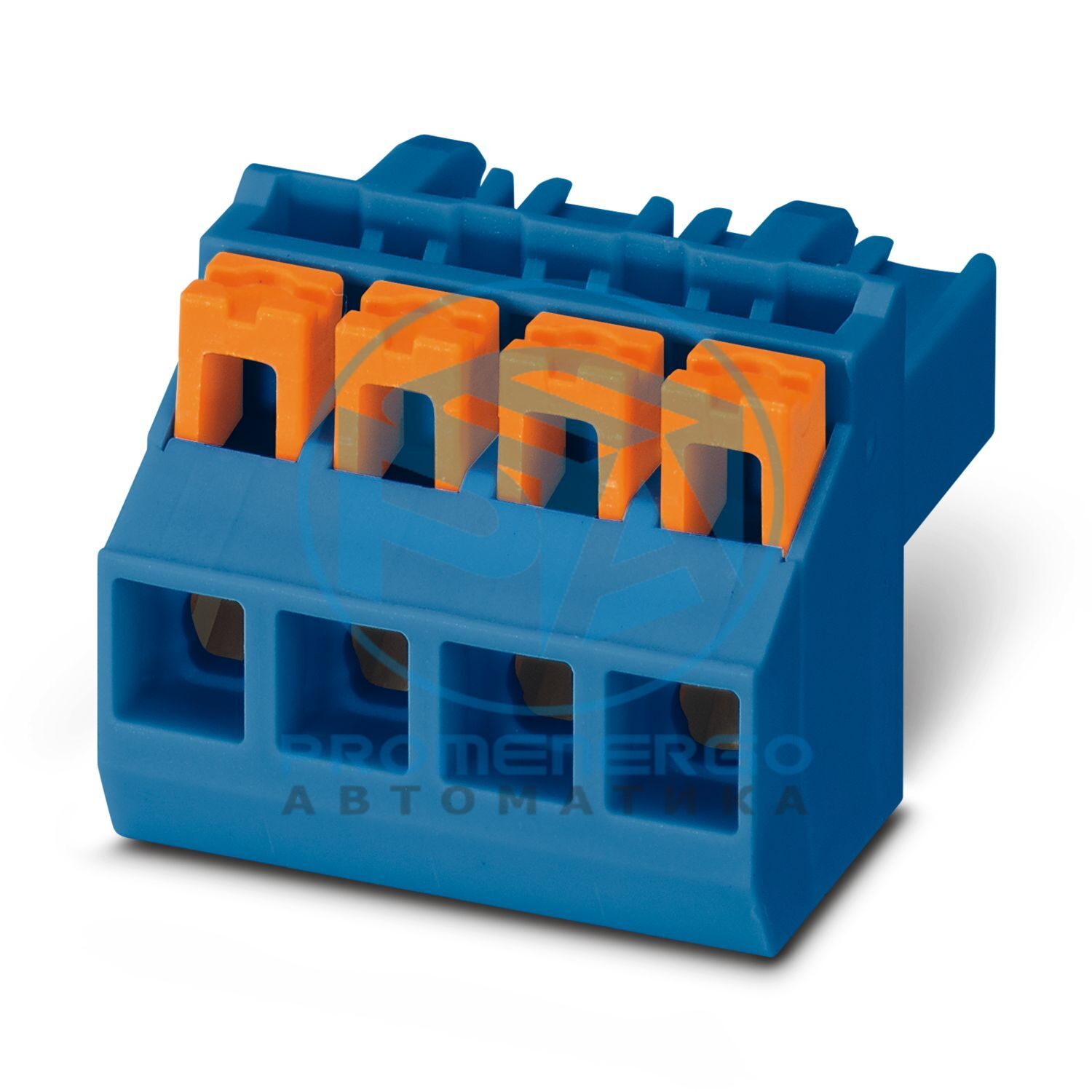

Разъем для печатной платы, цвет: синий, количество потенциалов: 4, количество позиций: 4, количество подключений: 4, ассортимент продукции: PSPT 2,5/..-ST, шаг: 5 мм, тип упаковки: картонная, Цвет пружинного рычага: оранжевый
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ПСПТ 2,5/..-СТ
Тип
Стандартный
Количество позиций
4
Подача
5 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Номинальный ток I Н
16 А
Номинальное напряжение U N
300 В
Контактное сопротивление
1,5 мОм
Номинальное напряжение (III/3)
300 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
300 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
600 В
Номинальное импульсное напряжение (II/2)
4 кВ
Система разъемов
КОМБИКОН MSTB 2,5 продвинутый
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,34 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Цилиндрический калибр а х б/диаметр
2,8 мм х 2,0 мм / 2,4 мм
Длина зачистки
10 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
синий (5015)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
5 мм
Ширина [ш]
19,95 мм
Высота [ч]
15 мм
Длина [л]
21,3 мм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
13 Н
Сила вывода на поз. ок.
8 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,5 мОм
Контактное сопротивление R 2
1,6 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 30 ГОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
