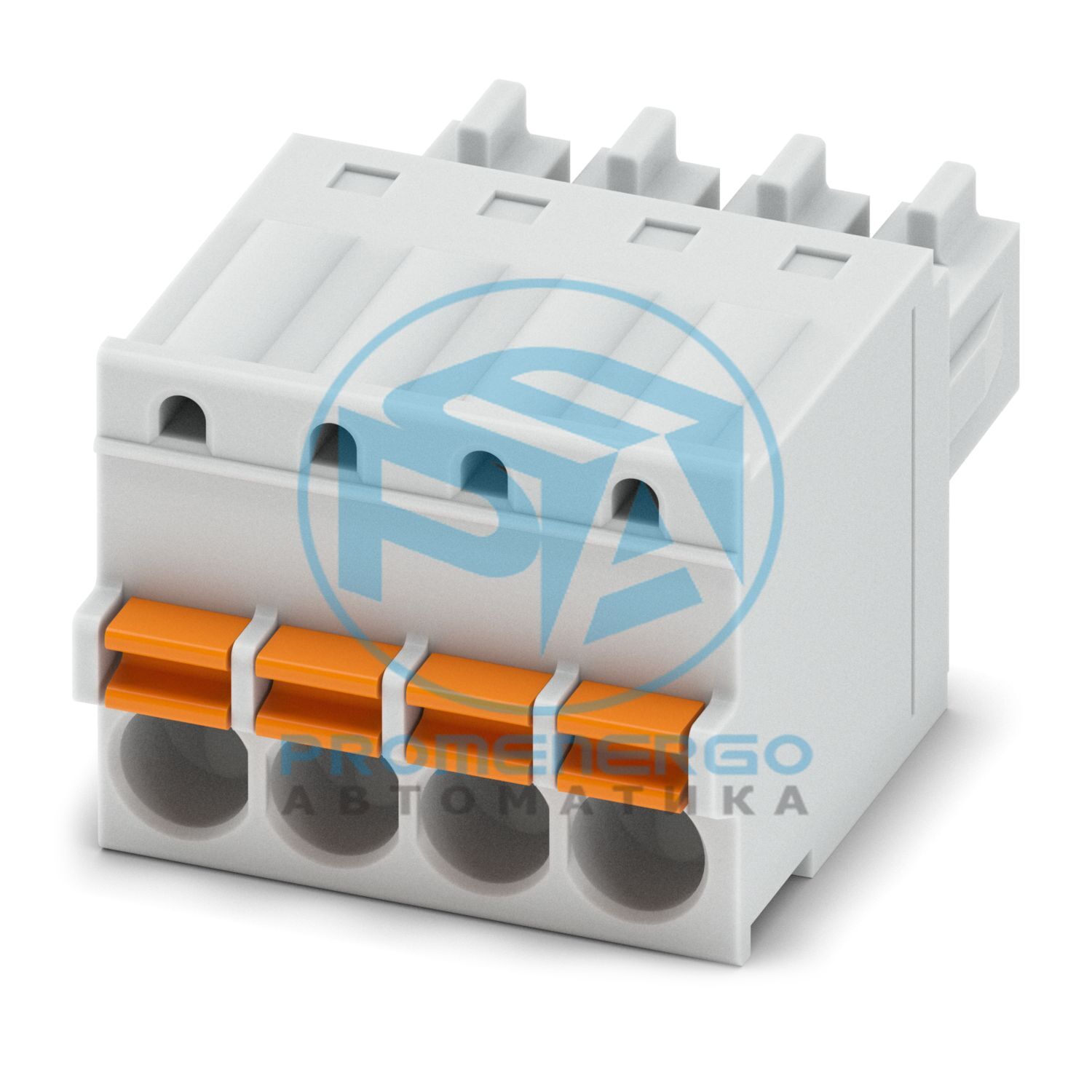

FK-MCP 1,5/ 4-ST-3,5 GY7035 - разъем для печатной платы

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: светло-серый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 4, количество рядов: 1, количество позиций: 4, количество подключений: 4, ассортимент продукции: FK-MCP 1,5/..-ST, шаг: 3,5 мм, метод подключения: Пружинное соединение Push-in, направление подключения проводника/платы: 0 °, система разъемов: COMBICON MC 1,5, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка

Технические характеристики

Тип продуктаразъем для печатной платы
Семейство продуктовФК-MCP 1,5/..-СТ
Линия продуктовCOMBICON Разъёмs S
Количество позиций4
Подача3,5 мм
Количество соединений4
Количество строк1
Количество потенциалов4
Тип креплениябез
Номинальный ток I Н8 А
Номинальное напряжение U N160 В
Контактное сопротивление2 мОм
Номинальное напряжение (III/3)160 В
Номинальное импульсное напряжение (III/3)2,5 кВ
Номинальное напряжение (III/2)160 В
Номинальное импульсное напряжение (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Номинальное импульсное напряжение (II/2)2,5 кВ
ТипСтандартный
Система разъемовКОМБИКОН МС 1,5
Номинальное сечение1,5 мм2
Тип контактного соединенияРозетка
Тип блокировкибез
Тип креплениябез
Способ подключенияПружинное соединение Push-in
Направление подключения проводника/платы0 °
Сечение проводника жесткое0,14 мм2 ... 1,5 мм2
Сечение провода гибкое0,14 мм2 ... 1,5 мм2
Сечение проводника AWG26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 0,5 мм2
Цилиндрический калибр а х б/диаметр2,4 мм х 1,5 мм / -
Длина зачистки9 мм
рекомендуемый инструмент для обжима1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1Сечение: 0,25 мм2; Длина: 7 мм
рекомендуемый инструмент для обжима1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4Сечение: 0,14 мм2; Длина: 8 мм
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностигорячее лужение
Терминал на металлической поверхности (верхний слой)Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)Олово (4-8 мкм Sn)
Цвет (корпус)светло-серый (7035)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПОМ
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.полупансион

Габаритный чертеж

Подача3,5 мм
Ширина [ш]14,9 мм
Высота [ч]12,4 мм
Длина [л]21 мм
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,14 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60512-13-2:2006-02
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.7 Н
Сила вывода на поз. ок.5 Н
СпецификацияМЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-5:1992-08
Импульсное выдерживаемое напряжение на уровне моря2,95 кВ
Контактное сопротивление R 12 мОм
Контактное сопротивление R 22,2 мОм
Циклы установки/извлечения25
СпецификацияИСО 6988:1985-02
Коррозионный стресс0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс100 °С/168 ч
Выдерживаемое напряжение промышленной частоты1,39 кВ
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 100 °C (в зависимости от кривой снижения характеристик)
СпецификацияМЭК 60512-5-1:2002-02
Проверенное количество позиций20
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции10 12 Ohm
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)160 В
Номинальное импульсное напряжение (III/3)2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)1,5 мм
минимальный путь утечки (III/3)2 мм
Номинальное напряжение изоляции (III/2)160 В
Номинальное импульсное напряжение (III/2)2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)1,5 мм
минимальный путь утечки (III/2)1,5 мм
Номинальное напряжение изоляции (II/2)320 В
Номинальное импульсное напряжение (II/2)2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)1,5 мм
минимальный путь утечки (II/2)1,6 мм
Тип упаковкиупаковано в картон
Номер позиции1773594
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажАА
Ключ продуктаААБФМА
GTIN4046356472197
Вес за штуку (включая упаковку)3,79 г
Вес за штуку (без упаковки)3044 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027460202
ЭКЛАСС-15.027460202
ЭТИМ 10.0EC002638
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,047 кг CO2-экв.
