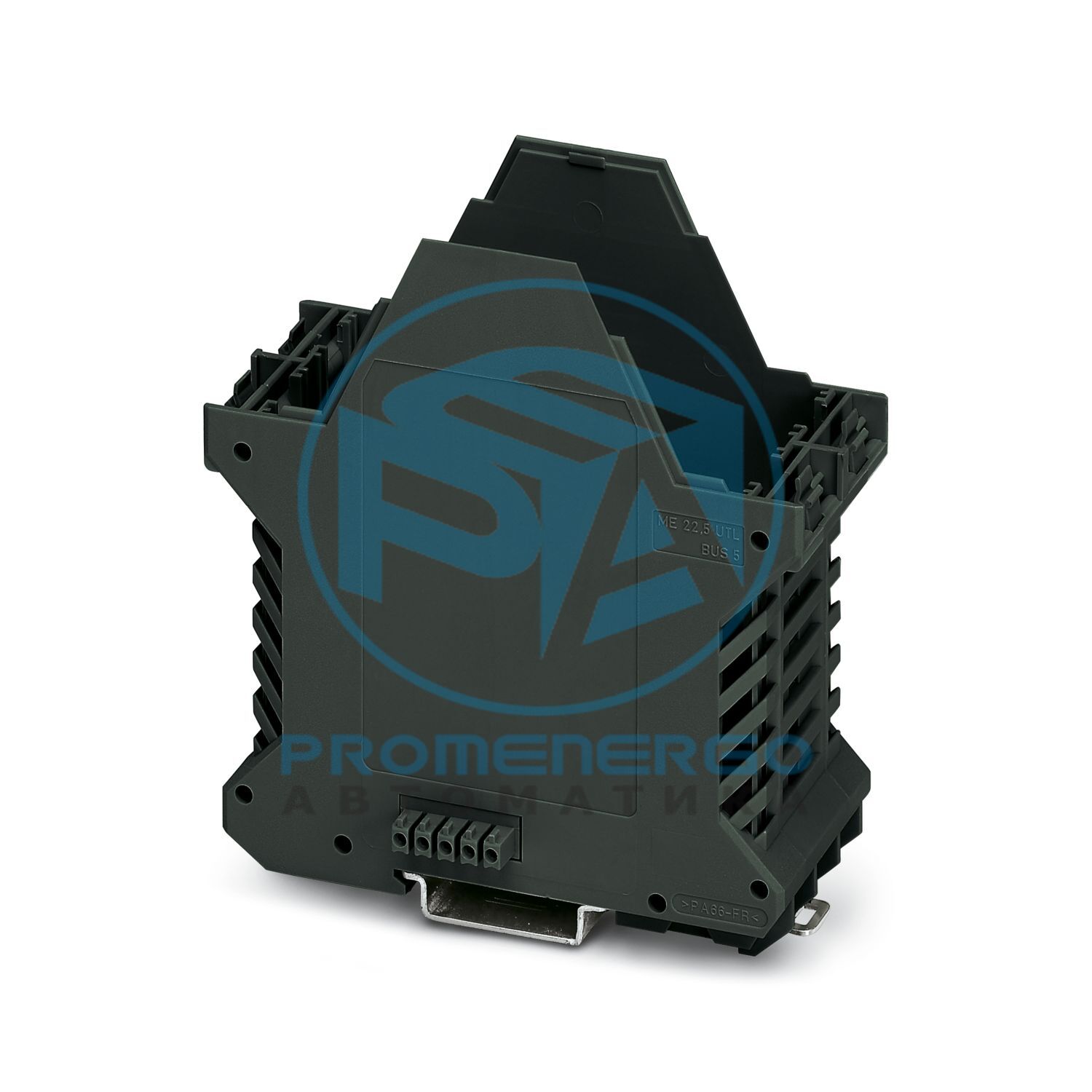

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, высокое исполнение, с вентиляционными отверстиями, ширина: 45,2 мм, высота: 99 мм, глубина: 107,3 мм, цвет: черный (аналог RAL 9005), перекрестное соединение: встроенный шинный разъем, количество позиций перекрестного разъема: 5, шинный разъем: 5 параллельных контактов
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Нижняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Серия корпуса
МНЕ
Семейство продуктов
мне 45..
Тип
Нижние части корпуса с вентиляционными отверстиями, крышка корпуса необходима для комплектации модуля.
Количество позиций
32
Макс. количество позиций
0)
Наличие вентиляционных отверстий
да
Габаритный чертеж
Ширина
45,2 мм
Высота
99 мм
Глубина
107,3 мм
Глубина от верхнего края DIN-рейки
100,7 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
68,5 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)
черный (RAL 9005)
Материал
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
8,2 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.91
Монтажное положение
вертикальный
Рассеяние мощности
7,5 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.81
Монтажное положение
вертикальный
Рассеяние мощности
6,6 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.7
Монтажное положение
вертикальный
Рассеяние мощности
5,7 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.57
Монтажное положение
вертикальный
Рассеяние мощности
4,7 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.49
Монтажное положение
вертикальный
Рассеяние мощности
4 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60998-1:2002-12
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
