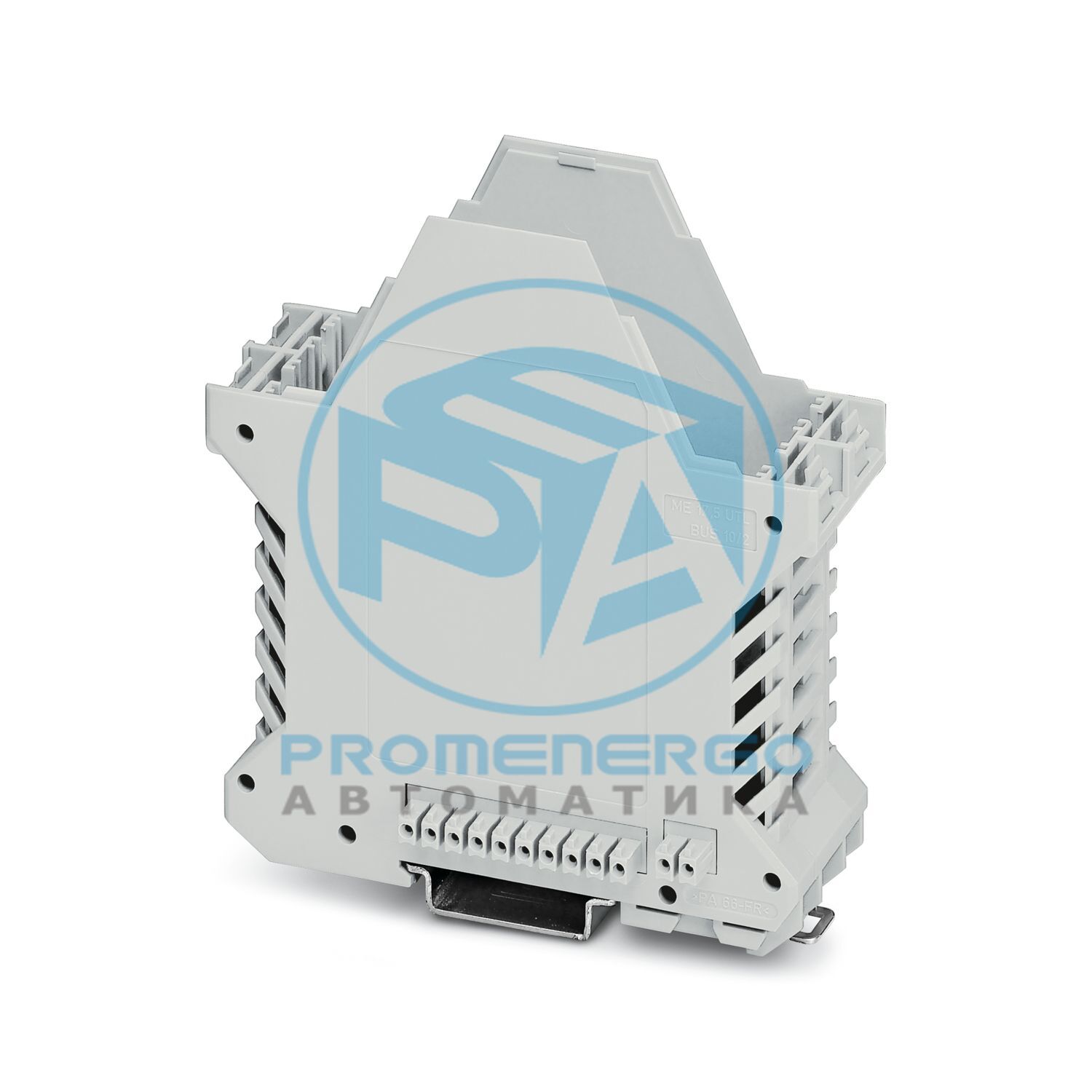

ME 35 UT/FE BUS/10+2 KMGY - Крепление основания корпуса

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, с 2 контактами FE, высокое исполнение, с вентиляционными отверстиями, ширина: 35,2 мм, высота: 99 мм, глубина: 107,3 мм, цвет: светло-серый (аналог RAL 7035), перемычка: встроенный шинный разъем, количество позиций перекрестного разъема: 10+2, Шинный разъем: 10 параллельных контактов, 2 последовательных контакта

Технические характеристики

Примечание по сборкеПожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
РекомендацияМатериал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продуктаНижняя часть корпуса
Тип корпусаКорпус на DIN-рейке
Серия корпусаМНЕ
Семейство продуктовмне 35..
ТипНижние части корпуса с вентиляционными отверстиями, крышка корпуса необходима для комплектации модуля.
Макс. количество позиций0)
Наличие вентиляционных отверстийда

Габаритный чертеж

Ширина35,2 мм
Высота99 мм
Глубина107,3 мм
Глубина от верхнего края DIN-рейки100,7 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части68,5 мм
Толщина печатной платы1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)светло-серый (RAL 7035)
МатериалПенсильвания
Класс воспламеняемости согласно UL 94.В0
CTI согласно IEC 60112600
Температура окружающей среды20 °С
Коэффициент уменьшения1
Монтажное положениевертикальный
Рассеяние мощности7,9 Вт
Температура окружающей среды30 °С
Коэффициент уменьшения0.91
Монтажное положениевертикальный
Рассеяние мощности7,2 Вт
Температура окружающей среды40 °С
Коэффициент уменьшения0.81
Монтажное положениевертикальный
Рассеяние мощности6,4 Вт
Температура окружающей среды50 °С
Коэффициент уменьшения0.7
Монтажное положениевертикальный
Рассеяние мощности5,5 Вт
Температура окружающей среды60 °С
Коэффициент уменьшения0.57
Монтажное положениевертикальный
Рассеяние мощности4,5 Вт
Температура окружающей среды70 °С
Коэффициент уменьшения0.49
Монтажное положениевертикальный
Рассеяние мощности3,9 Вт
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,15 мм (10 Гц...58,1 Гц)
Ускорение2г (58,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60695-2-11:2014-02
Температура850 °С
Время воздействия30 с
СпецификацияМЭК 60695-10-2:2014-02
Температура125 °С
Продолжительность теста1 час
Сила20 Н
СпецификацияМЭК 60998-1:2002-12
Высота падения50 см
Частота10
СпецификацияМЭК 60068-2-27:2008-02
Форма импульсаПолусинусоидальный
Ускорение15 г
Продолжительность шока11 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
СпецификацияМЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достиженияIP20
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Относительная влажность (хранение/транспортировка)80 %
Количество держателей печатных плат2
Тип крепления печатной платыВставка (опционально фиксируется стопором печатной платы)
Толщина печатной платы1,4 мм...1,8 мм
Тип крепленияМонтаж на DIN-рейку
Тип упаковкиупаковано в картон
Тип внешней упаковкиКартонная коробка
Номер позиции2201860
Упаковочная единица10 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАХААБ
GTIN4046356993296
Вес за штуку (включая упаковку)79,5 г
Вес за штуку (без упаковки)66 176 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027190601
ЭКЛАСС-15.027190601
ЭТИМ 10.0EC002779
СПСК 21.031261500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
