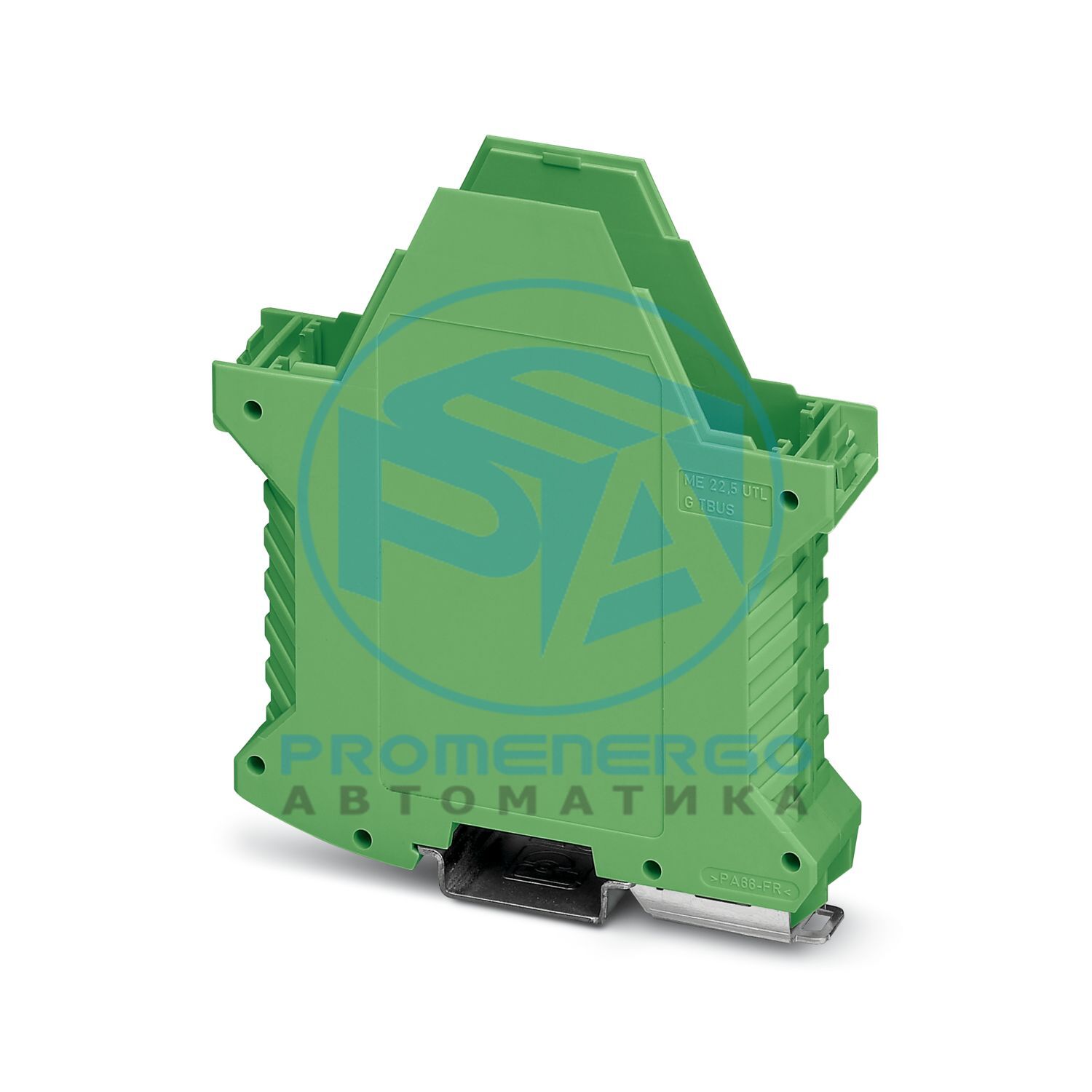

ME 22,5 UTG/FE TBUS GN - Крепление основания корпуса

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, с контактом FE, высокое исполнение, без вентиляционных отверстий, ширина: 22,6 мм, высота: 99 мм, глубина: 107,3 мм, цвет: зеленый (аналог RAL 6021), перемычка: шинный соединитель для DIN-рейки (опция), количество позиций поперечного соединителя: 5

Технические характеристики

Примечание по сборкеПожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
РекомендацияМатериал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продуктаНижняя часть корпуса
Тип корпусаКорпус на DIN-рейке
Тип корпусаМодульные корпуса
Серия корпусаМНЕ
Семейство продуктовМНЕ 22,5..
ТипНижние части корпуса без вентиляционных отверстий, для комплектации модуля необходима крышка корпуса.
Количество позиций16
Макс. количество позиций0)
Наличие вентиляционных отверстийнет

Габаритный чертеж

Ширина22,6 мм
Высота99 мм
Глубина107,3 мм
Глубина от верхнего края DIN-рейки100,7 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части68,5 мм
Толщина печатной платы1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)зеленый (RAL 6021)
МатериалПенсильвания
Класс воспламеняемости согласно UL 94.В0
CTI согласно IEC 60112600
Температура окружающей среды20 °С
Коэффициент уменьшения1
Монтажное положениевертикальный
Рассеяние мощности5,7 Вт
Температура окружающей среды30 °С
Коэффициент уменьшения0.91
Монтажное положениевертикальный
Рассеяние мощности5,2 Вт
Температура окружающей среды40 °С
Коэффициент уменьшения0.81
Монтажное положениевертикальный
Рассеяние мощности4,6 Вт
Температура окружающей среды50 °С
Коэффициент уменьшения0.7
Монтажное положениевертикальный
Рассеяние мощности4 Вт
Температура окружающей среды60 °С
Коэффициент уменьшения0.57
Монтажное положениевертикальный
Рассеяние мощности3,25 Вт
Температура окружающей среды70 °С
Коэффициент уменьшения0.49
Монтажное положениевертикальный
Рассеяние мощности2,8 Вт
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,15 мм (10 Гц...58,1 Гц)
Ускорение2г (58,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60695-2-11:2014-02
Температура850 °С
Время воздействия30 с
СпецификацияМЭК 60695-10-2:2014-02
Температура125 °С
Продолжительность теста1 час
Сила20 Н
СпецификацияМЭК 60998-1:2002-12
Высота падения50 см
Частота10
СпецификацияМЭК 60068-2-27:2008-02
Форма импульсаПолусинусоидальный
Ускорение15 г
Продолжительность шока11 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
СпецификацияМЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достиженияIP20
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Относительная влажность (хранение/транспортировка)80 %
Количество держателей печатных плат1
Тип крепления печатной платыВставка (опционально фиксируется стопором печатной платы)
Толщина печатной платы1,4 мм...1,8 мм
Тип крепленияМонтаж на DIN-рейку
Тип упаковкиупаковано в картон
Тип внешней упаковкиКартонная коробка
Номер позиции2200044
Упаковочная единица10 шт.
Минимальный объем заказа250 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАХААК
GTIN4046356498203
Вес за штуку (включая упаковку)43,55 г
Вес за штуку (без упаковки)40 г
Номер таможенного тарифа85389099
Страна происхожденияDE
ЭКЛАСС-13.027190601
ЭКЛАСС-15.027190601
ЭТИМ 10.0EC002779
СПСК 21.031261500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,275 кг CO2-экв.
