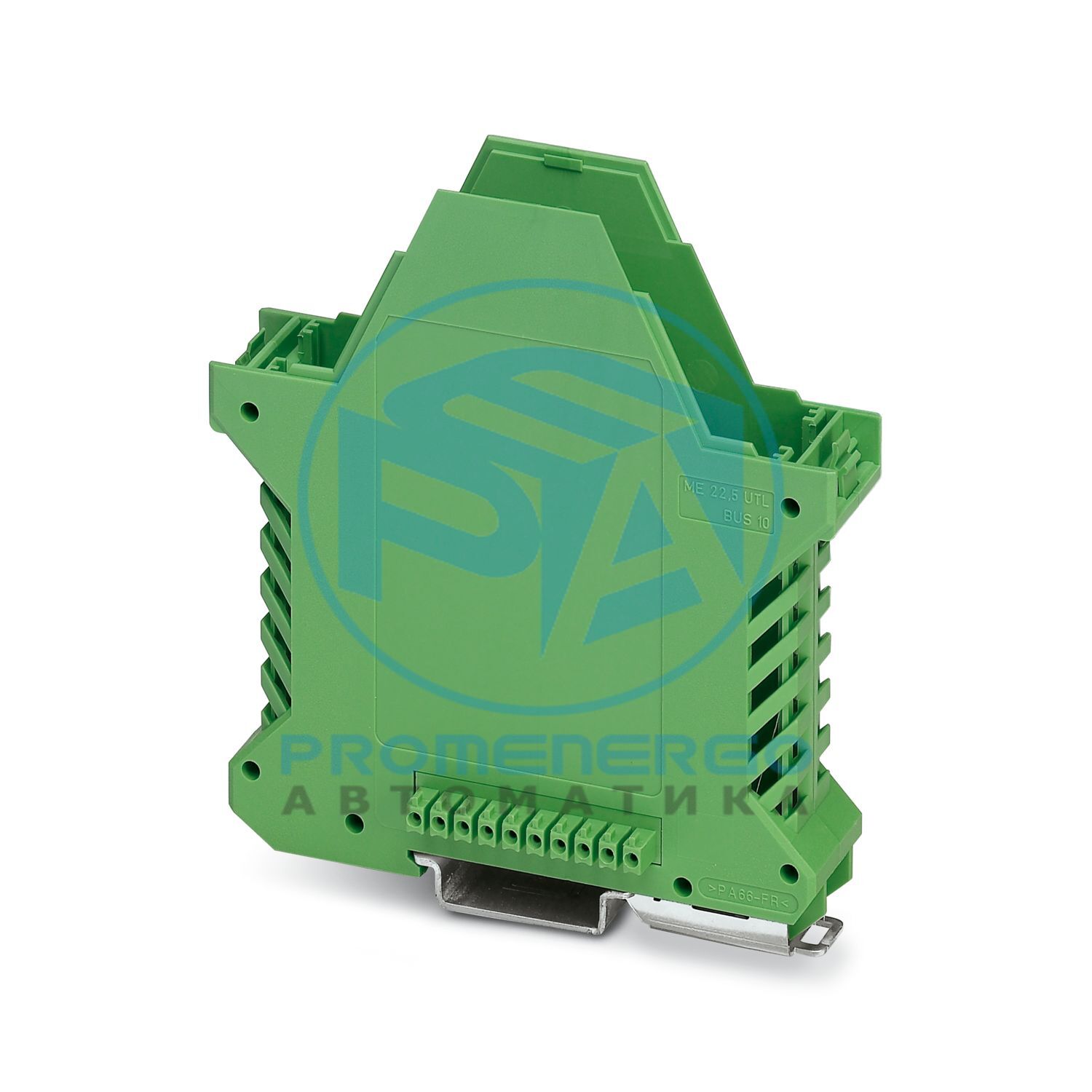

ME 22,5 UT/FE BUS/10 GN - Крепление базового корпуса

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, с контактом FE, высокое исполнение, с вентиляционными отверстиями, ширина: 22,6 мм, высота: 99 мм, глубина: 107,3 мм, перемычка: встроенный шинный соединитель, количество позиций поперечного соединителя: 10, шинный соединитель: 10 параллельных контактов

Технические характеристики

Примечание по сборкеПожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
РекомендацияМатериал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продуктаНижняя часть корпуса
Тип корпусаКорпус на DIN-рейке
Тип корпусаМодульные корпуса
Серия корпусаМНЕ
Семейство продуктовМНЕ 22,5..
ТипНижние части корпуса с вентиляционными отверстиями, крышка корпуса необходима для комплектации модуля.
Наличие вентиляционных отверстийда
Номинальный ток I Н8 А (параллельные контакты)
Номинальное напряжение (III/3)63 В
Номинальное импульсное напряжение (III/3)1,5 кВ
Номинальное напряжение (III/2)150 В
Номинальное импульсное напряжение (III/2)2,5 кВ
Номинальное напряжение (II/2)300 В
Номинальное импульсное напряжение (II/2)2,5 кВ

Габаритный чертеж

Подача3,81 мм
Ширина [ш]22,6 мм
Высота [ч]99 мм
Толщина печатной платы1,4 мм...1,8 мм
Контактный материалМедный сплав
Характеристики поверхностипозолоченный
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Изоляционный материалПенсильвания
CTI согласно IEC 60112600
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Номинальное напряжение изоляции (III/3)63 В
Номинальное импульсное напряжение (III/3)1,5 кВ
минимальное значение зазора - неоднородное поле (III/3)0,8 мм
минимальный путь утечки (III/3)1,6 мм
Номинальное напряжение изоляции (III/2)150 В
Номинальное импульсное напряжение (III/2)2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)1,5 мм
минимальный путь утечки (III/2)0,8 мм
Номинальное напряжение изоляции (II/2)300 В
Номинальное импульсное напряжение (II/2)2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)1,5 мм
минимальный путь утечки (II/2)1,5 мм
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Макс. IP-код для достиженияIP20
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Относительная влажность (хранение/транспортировка)80 %
Количество держателей печатных плат1
Тип крепления печатной платыВставка (опционально фиксируется стопором печатной платы)
Толщина печатной платы1,4 мм...1,8 мм
Тип крепленияМонтаж на DIN-рейку
Тип упаковкиупаковано в картон
Тип внешней упаковкиКартонная коробка
Номер позиции2908755
Упаковочная единица10 шт.
Минимальный объем заказа1 шт.
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАХААБ
GTIN4017918160630
Вес за штуку (включая упаковку)65 г
Вес за штуку (без упаковки)41 568 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027190601
ЭКЛАСС-15.027190601
ЭТИМ 10.0EC002779
СПСК 21.031261500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
