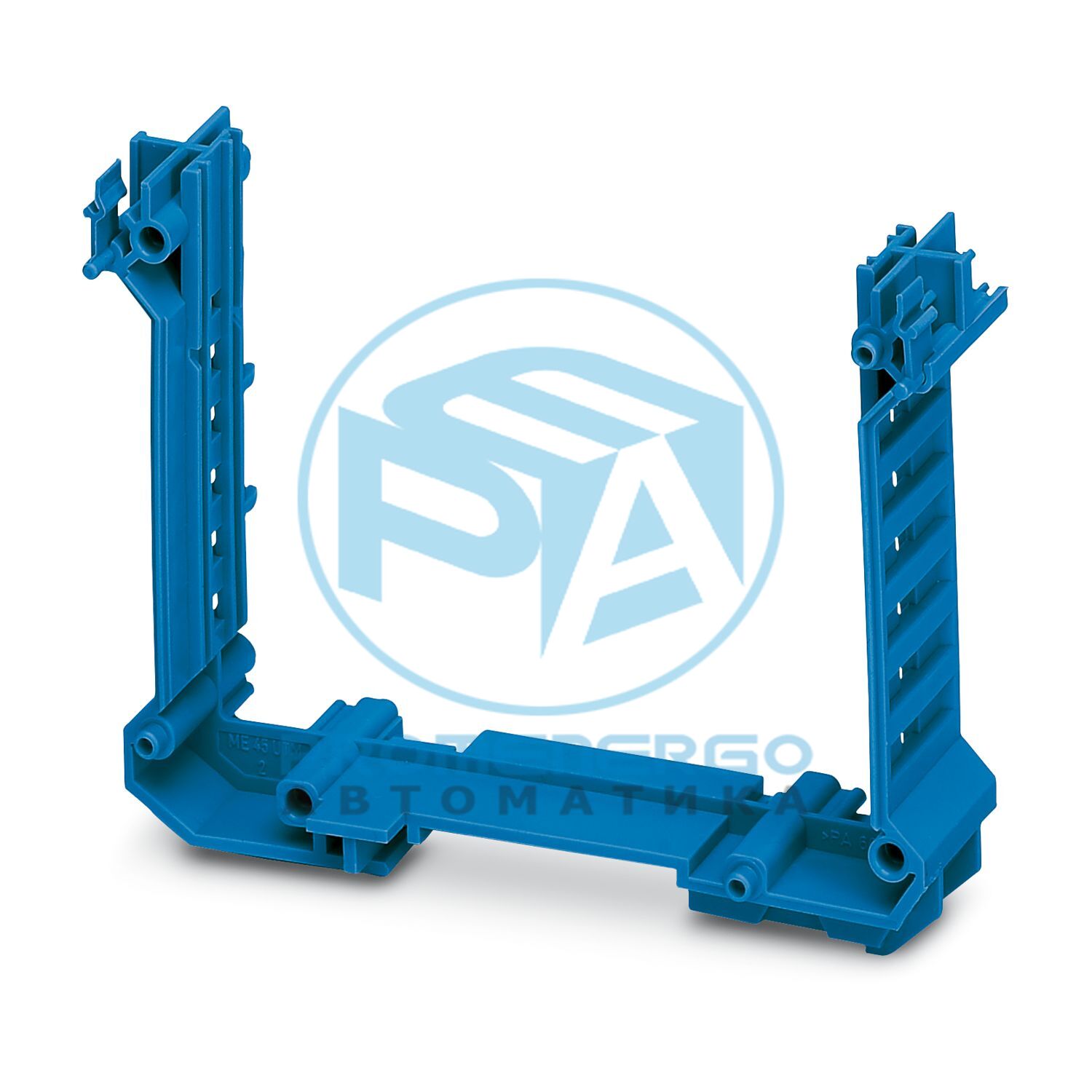

Корпус для DIN-рейки, Промежуточный элемент, для модульного увеличения объема корпуса, высокое исполнение, с вентиляционными отверстиями, ширина: 22,6 мм, высота: 99 мм, глубина: 74 мм, цвет: синий (аналог RAL 5015), перемычка: без шинного соединителя, количество позиций перемычки: не важно
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Центральная часть корпуса компонента
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
МНЕ
Семейство продуктов
мне 45..
Количество позиций
999
Наличие вентиляционных отверстий
да
Габаритный чертеж
Ширина
22,6 мм
Высота
99 мм
Глубина
74 мм
Глубина от верхнего края DIN-рейки
68,5 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
68,5 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (Промежуточный элемент)
синий (RAL 5015)
Материал Промежуточный элемент
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
8,2 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.91
Монтажное положение
вертикальный
Рассеяние мощности
7,5 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.81
Монтажное положение
вертикальный
Рассеяние мощности
6,6 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.7
Монтажное положение
вертикальный
Рассеяние мощности
5,7 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.57
Монтажное положение
вертикальный
Рассеяние мощности
4,7 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.49
Монтажное положение
вертикальный
Рассеяние мощности
4 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60998-1:2002-12
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
