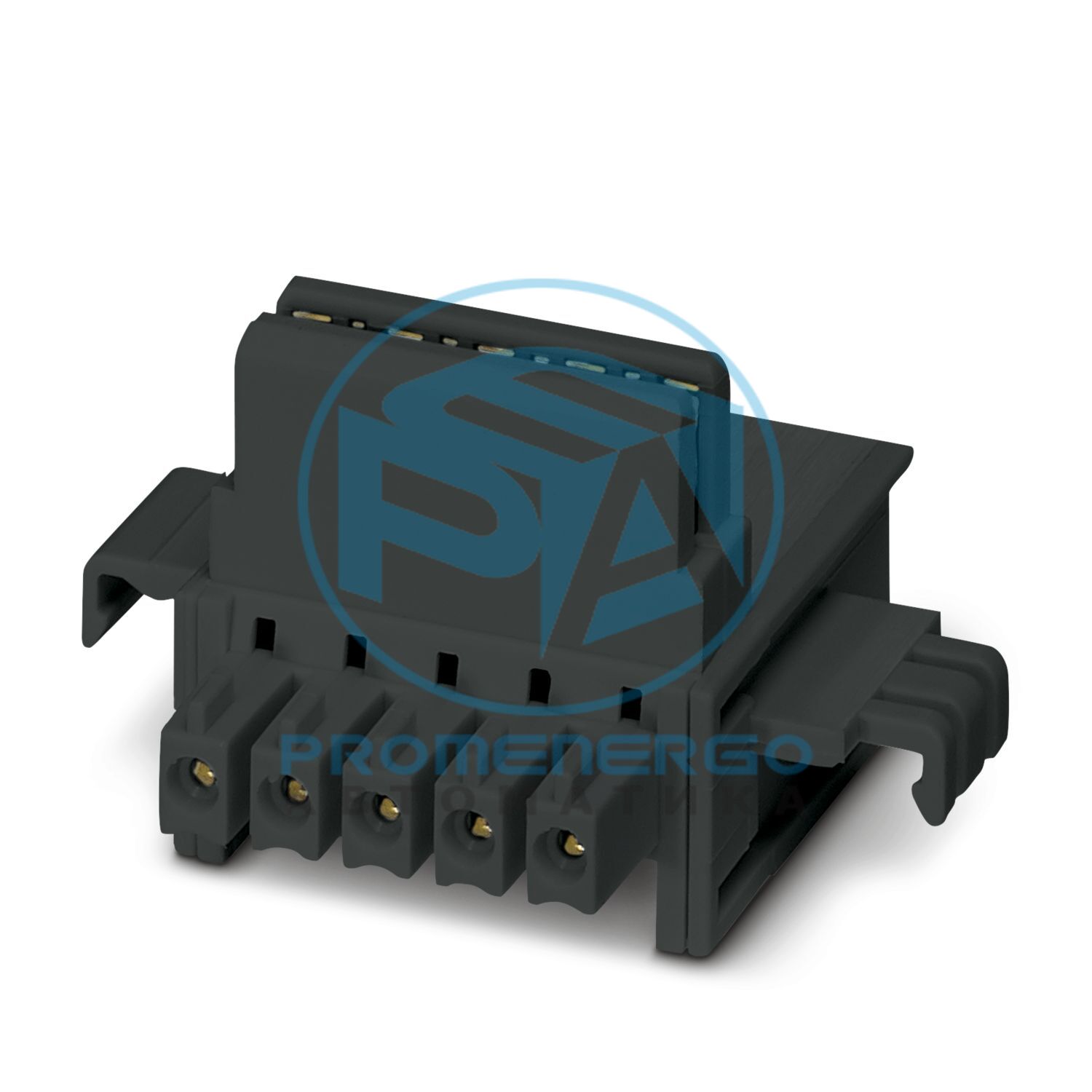

ME 22,5 TBUS 1,5/4P1S BK - шинный соединитель для DIN-рейки
Шинный разъем для DIN-рейки, цвет: черный, номинальный ток: 8 А, 8 А (параллельные контакты) (Последовательные контакты), номинальное напряжение (III/2): 50 В, количество позиций: 5, ассортимент продукции: TBUS5-22,5.., шаг: 3,81 мм, монтаж: монтаж на DIN-рейку, блокировка: без, способ монтажа: без, изделия с позолоченными контактами, шинные разъемы для подключения к корпусам электроники
Технические характеристики
| Рекомендация | Материал контактных площадок шинного разъема - гальваническое золото (твердое золото) |
|---|
| Тип продукта | Разъем шины DIN-рейки |
|---|
| Семейство продуктов | ТБУС5-22,5.. |
|---|
| Количество позиций | 5 |
|---|
| Подача | 3,81 мм |
|---|
| Номинальный ток I Н | 8 А (параллельные контакты) |
|---|
| Номинальное напряжение U N | 50 В |
|---|
| Контактное сопротивление | 4,4 мОм |
|---|
| Номинальное напряжение (III/2) | 50 В |
|---|
| Номинальное импульсное напряжение (III/2) | 0,8 кВ |
|---|
| Номинальное напряжение (II/2) | 50 В |
|---|
| Номинальное импульсное напряжение (II/2) | 0,5 кВ |
|---|
| Контактный материал | Медный сплав |
|---|
| Характеристики поверхности | позолоченный |
|---|
| Цвет (корпус) | черный (9005) |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Цвет () | () |
|---|
| Подача | 3,81 мм |
|---|
| Ширина [ш] | 29,2 мм |
|---|
| Высота [ч] | 36,5 мм |
|---|
| Длина [л] | 20,45 мм |
|---|
| Тип крепления | Монтаж на DIN-рейку |
|---|
| Результат | Тест пройден |
|---|
| Количество циклов | 25 |
|---|
| Усилие вставки на поз. ок. | 6 Н |
|---|
| Сила вывода на поз. ок. | 5 Н |
|---|
| Спецификация | МЭК 60512-15-1:2008-05 |
|---|
| Держатель контактов во вставке Требования >20 Н | Тест пройден |
|---|
| Спецификация | МЭК 60512-13-5:2006-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-1:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-2:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-9-1:2010-03 |
|---|
| Импульсное выдерживаемое напряжение на уровне моря | 2,95 кВ |
|---|
| Контактное сопротивление R 1 | 4,4 мОм |
|---|
| Контактное сопротивление R 2 | 4,5 мОм |
|---|
| Циклы установки/извлечения | 25 |
|---|
| Спецификация | ИСО 6988:1985-02 |
|---|
| Коррозионный стресс | 0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл |
|---|
| Термический стресс | 100 °С/168 ч |
|---|
| Выдерживаемое напряжение промышленной частоты | 1,39 кВ |
|---|
| Спецификация | МЭК 60068-2-6:2007-12 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,35 мм (10 Гц...60,1 Гц) |
|---|
| Ускорение | 5г (60,1 Гц...500 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Спецификация | МЭК 60068-2-27:2008-02 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 15 г |
|---|
| Продолжительность шока | 11 мс |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Спецификация | МЭК 60695-2-10:2013-04 |
|---|
| Температура | 850 °С |
|---|
| Время воздействия | 30 с |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от кривой снижения характеристик) |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от кривой снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Спецификация | МЭК 60512-5-1:2002-02 |
|---|
| Проверенное количество позиций | 5 |
|---|
| Спецификация | МЭК 60664-1:2007-04 |
|---|
| Группа изоляционных материалов | я |
|---|
| Номинальное напряжение изоляции (III/2) | 50 В |
|---|
| Номинальное импульсное напряжение (III/2) | 0,8 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/2) | 0,2 мм |
|---|
| минимальный путь утечки (III/2) | 0,6 мм |
|---|
| Номинальное напряжение изоляции (II/2) | 50 В |
|---|
| Номинальное импульсное напряжение (II/2) | 0,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (II/2) | 0,2 мм |
|---|
| минимальный путь утечки (II/2) | 0,6 мм |
|---|
| Номер позиции | 2203852 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 500 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | ЯВЛЯЮСЬ |
|---|
| Ключ продукта | АЧАКА |
|---|
| GTIN | 4055626449074 |
|---|
| Вес за штуку (включая упаковку) | 5256 г |
|---|
| Вес за штуку (без упаковки) | 5,25 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27460201 |
|---|
| ЭКЛАСС-15.0 | 27460201 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
