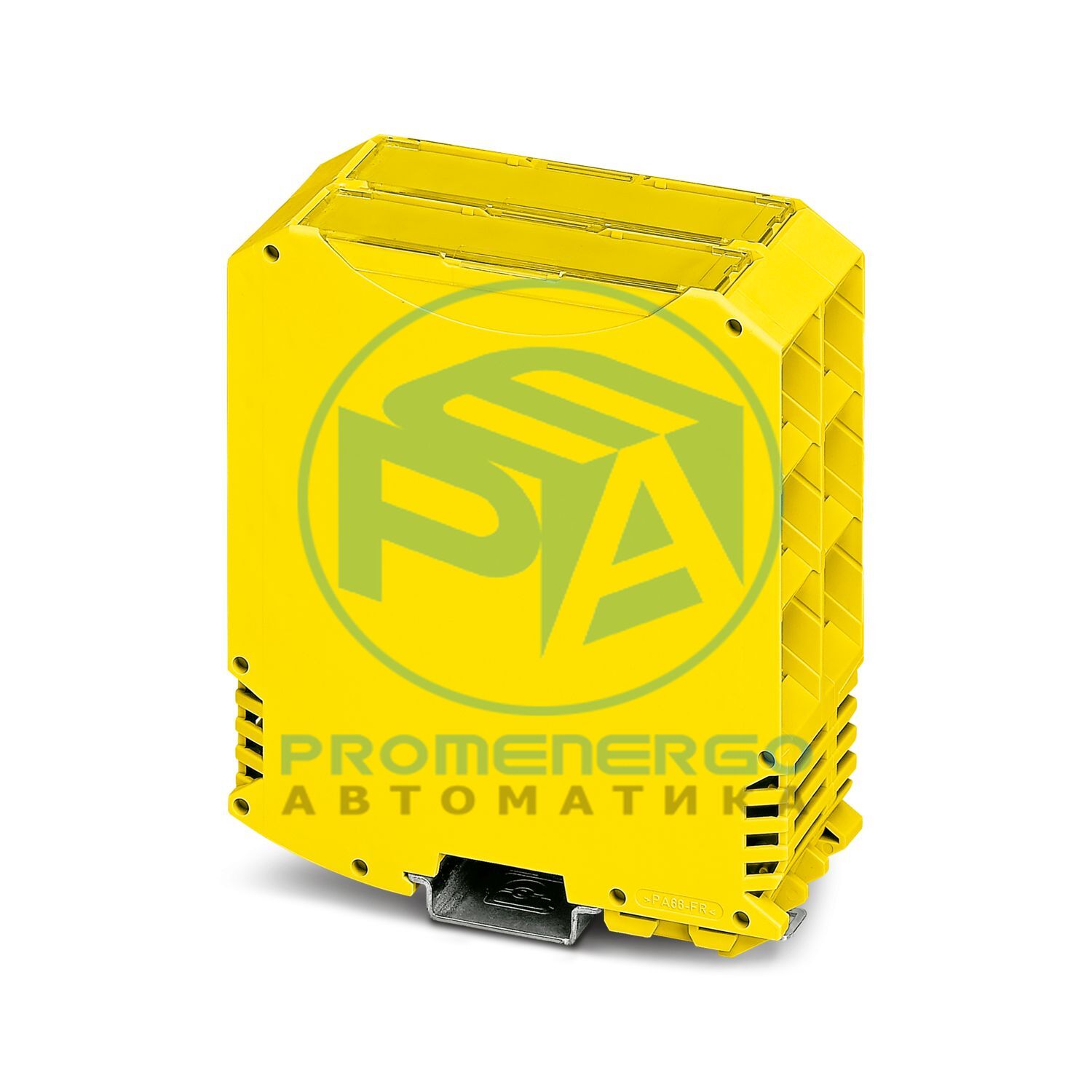

Корпус для DIN-рейки, Полный корпус с металлической защелкой для ног, высокое исполнение, с вентиляционными отверстиями, ширина: 45,2 мм, высота: 99 мм, глубина: 113,65 мм, цвет: желтый (аналог RAL 1018), перекрестное соединение: шинный соединитель для DIN-рейки (опция), количество позиций перемычки: 5
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Полное жилье
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
МЕ-МАКС
Семейство продуктов
МНЕ МАКС 45..
Тип
Нижние части корпуса с вентиляционными отверстиями, крышка корпуса необходима для комплектации модуля.
Количество позиций
36
Макс. количество позиций
60 (шаг: 3,5 мм)
Количество строк
3
Количество (Отверстия для подключения)
6
Наличие вентиляционных отверстий
да
Жилье Анзал дер Этаген (Макро)
3 (обе стороны)
Габаритный чертеж
Ширина
45,2 мм
Высота
99 мм
Глубина
113,65 мм
Глубина от верхнего края DIN-рейки
107 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (корпус)
желтый (RAL 1018)
Материал корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
8,2 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.91
Монтажное положение
вертикальный
Рассеяние мощности
7,45 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.81
Монтажное положение
вертикальный
Рассеяние мощности
6,65 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.7
Монтажное положение
вертикальный
Рассеяние мощности
5,75 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.57
Монтажное положение
вертикальный
Рассеяние мощности
4,65 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.49
Монтажное положение
вертикальный
Рассеяние мощности
4 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60998-1:2002-12
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
