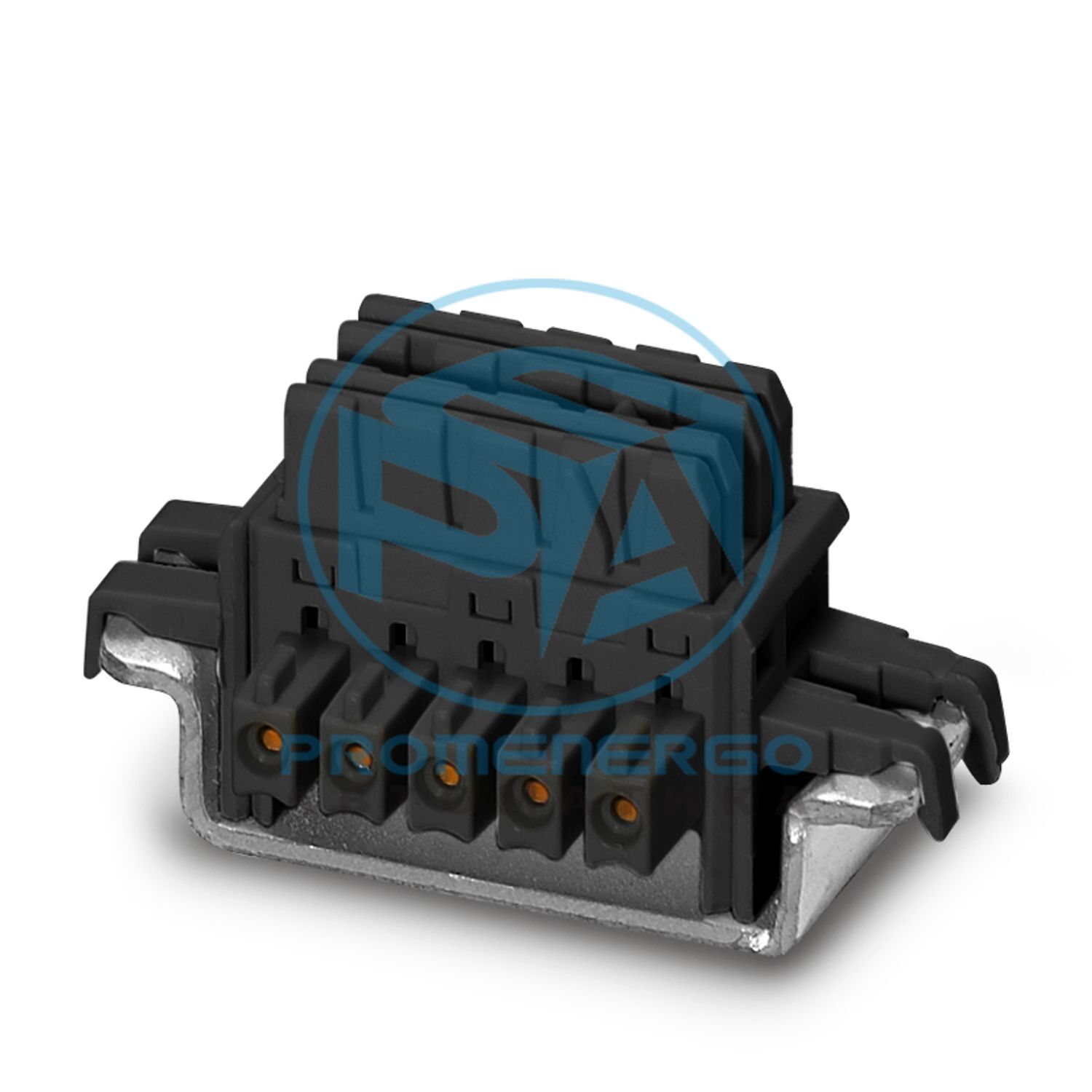

ME 6,2 TBUS-2 1,5/5-ST-3,81 BK - шинный соединитель для DIN-рейки
Разъем шины DIN-рейки для монтажа на DIN-рейке. Универсальный для корпуса TBUS. Позолоченные контакты, 5-контактные.
Технические характеристики
| Рекомендация | Материал контактных площадок шинного разъема - гальваническое золото (твердое золото) |
|---|
| Тип продукта | Разъем шины DIN-рейки |
|---|
| Семейство продуктов | ТБУС5..2-6,2.. |
|---|
| Количество позиций | 5 |
|---|
| Подача | 3,81 мм |
|---|
| Расположение контактов | Линейное крепление |
|---|
| Номинальный ток I Н | 8 А |
|---|
| Номинальное напряжение U N | 125 В |
|---|
| Контактное сопротивление | 2,17 мОм |
|---|
| Номинальное напряжение (III/3) | 125 В |
|---|
| Номинальное импульсное напряжение (III/3) | 2,5 кВ |
|---|
| Номинальное напряжение (III/2) | 125 В |
|---|
| Номинальное импульсное напряжение (III/2) | 2,5 кВ |
|---|
| Примечание | Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201. |
|---|
| Контактный материал | Медный сплав |
|---|
| Характеристики поверхности | позолоченный |
|---|
| Цвет (корпус) | черный (9005) |
|---|
| Изоляционный материал | ПБТ |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Температура испытания на давление шара согласно EN 60695-10-2. | 125 °С |
|---|
| Цвет () | () |
|---|
| Подача | 3,81 мм |
|---|
| Ширина [ш] | 19,25 мм |
|---|
| Высота [ч] | 36,3 мм |
|---|
| Длина [л] | 17,65 мм |
|---|
| Тип крепления | Монтаж на DIN-рейку |
|---|
| Расположение контактов | Линейное крепление |
|---|
| Результат | Тест пройден |
|---|
| Количество циклов | 25 |
|---|
| Усилие вставки на поз. ок. | 2,18 Н |
|---|
| Сила вывода на поз. ок. | 1,38 Н |
|---|
| Спецификация | МЭК 60512-13-5:2006-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-1:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-2:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-9-1:2010-03 |
|---|
| Импульсное выдерживаемое напряжение на уровне моря | 2,9 кВ |
|---|
| Контактное сопротивление R 1 | 2,17 мОм |
|---|
| Контактное сопротивление R 2 | 2,26 мОм |
|---|
| Циклы установки/извлечения | 25 |
|---|
| Спецификация | ДИН 50018:2013-05 |
|---|
| Коррозионный стресс | 0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл |
|---|
| Термический стресс | 100 °С/168 ч |
|---|
| Выдерживаемое напряжение промышленной частоты | 1,4 кВ |
|---|
| Спецификация | МЭК 60068-2-6:2007-12 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,35 мм (10 Гц...60,1 Гц) |
|---|
| Ускорение | 5г (60,1 Гц...150 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Спецификация | МЭК 60068-2-27:2008-02 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от кривой снижения характеристик) |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от кривой снижения характеристик) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Спецификация | МЭК 60512-5-1:2002-02 |
|---|
| Проверенное количество позиций | 5 |
|---|
| Спецификация | МЭК 60664-1:2007-04 |
|---|
| Группа изоляционных материалов | я |
|---|
| Номинальное напряжение изоляции (III/3) | 125 В |
|---|
| Номинальное импульсное напряжение (III/3) | 2,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/3) | 1,5 мм |
|---|
| минимальный путь утечки (III/3) | 1,9 мм |
|---|
| Номинальное напряжение изоляции (III/2) | 125 В |
|---|
| Номинальное импульсное напряжение (III/2) | 2,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/2) | 1,5 мм |
|---|
| минимальный путь утечки (III/2) | 1,5 мм |
|---|
| Номер позиции | 2890247 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 500 шт. |
|---|
| Ключ продаж | ЯВЛЯЮСЬ |
|---|
| Ключ продукта | АЧАКА |
|---|
| GTIN | 4046356074612 |
|---|
| Вес за штуку (включая упаковку) | 6,1 г |
|---|
| Вес за штуку (без упаковки) | 6,07 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27460201 |
|---|
| ЭКЛАСС-15.0 | 27460201 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
