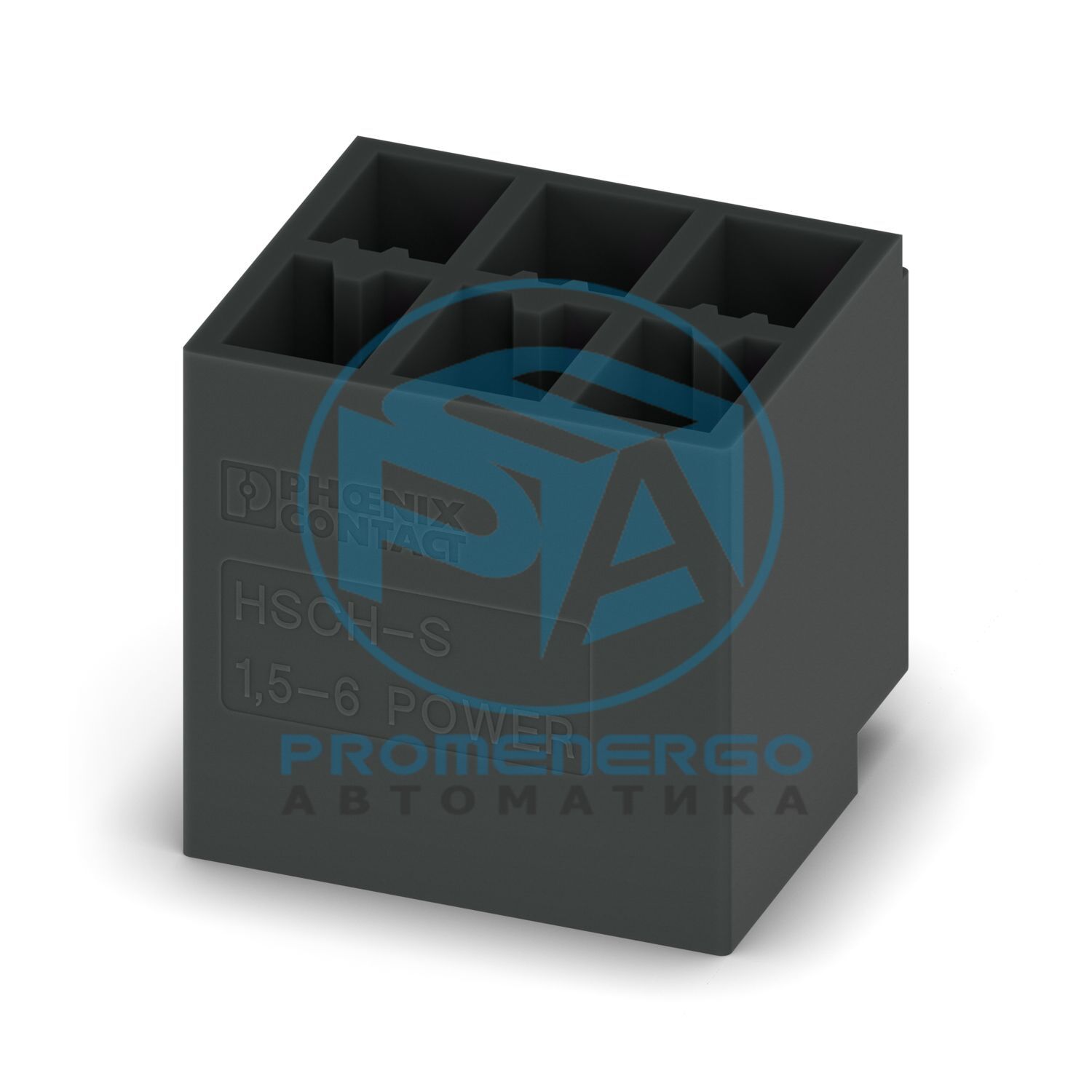

Разъемы для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 300 В, поверхность контакта: Sn, тип соединения контактов: Штыревой, количество потенциалов: 6, количество рядов: 2, количество позиций: 6, количество соединений: 6, шаг: 5,08 мм, монтаж: пайка THR/волновая пайка, расположение контактов: Линейный вывод, количество пайки Количество контактов на потенциал: 1, система разъемов: HSCH-S 1,5, Расположение контактов разъема: Стандартное, фиксация: нет, способ монтажа: нет, тип упаковки: картонная
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
ХЩ-С 1,5/..-Г
Количество позиций
6
Подача
5,08 мм
Количество соединений
6
Количество строк
2
Количество потенциалов
6
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
200 В
Контактное сопротивление
2,39 мОм
Номинальное импульсное напряжение (III/3)
2 кВ
Номинальное напряжение (III/2)
300 В
Номинальное импульсное напряжение (III/2)
2 кВ
Тип крепления
Пайка THR/волновая пайка
Расположение контактов
Линейное крепление
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Подача
5,08 мм
Ширина [ш]
15,46 мм
Высота [ч]
13,55 мм
Длина [л]
13,3 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
6 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
6
Спецификация
МЭК 61984:2008-10
Сопротивление изоляции, соседние позиции
>1 ГОм
Номинальное импульсное напряжение (III/3)
2 кВ
Номинальное напряжение изоляции (III/2)
300 В
Номинальное импульсное напряжение (III/2)
2 кВ
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
2,39 мОм
Контактное сопротивление R 2
2,43 мОм
Циклы установки/извлечения
25
Спецификация
ЕН ИСО 22479:2022-06
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2021-10
Температура
650 °С
Время воздействия
30 с
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Температура окружающей среды (сборка)
-5 °С ... 100 °С
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (в зависимости от кривой снижения характеристик)
