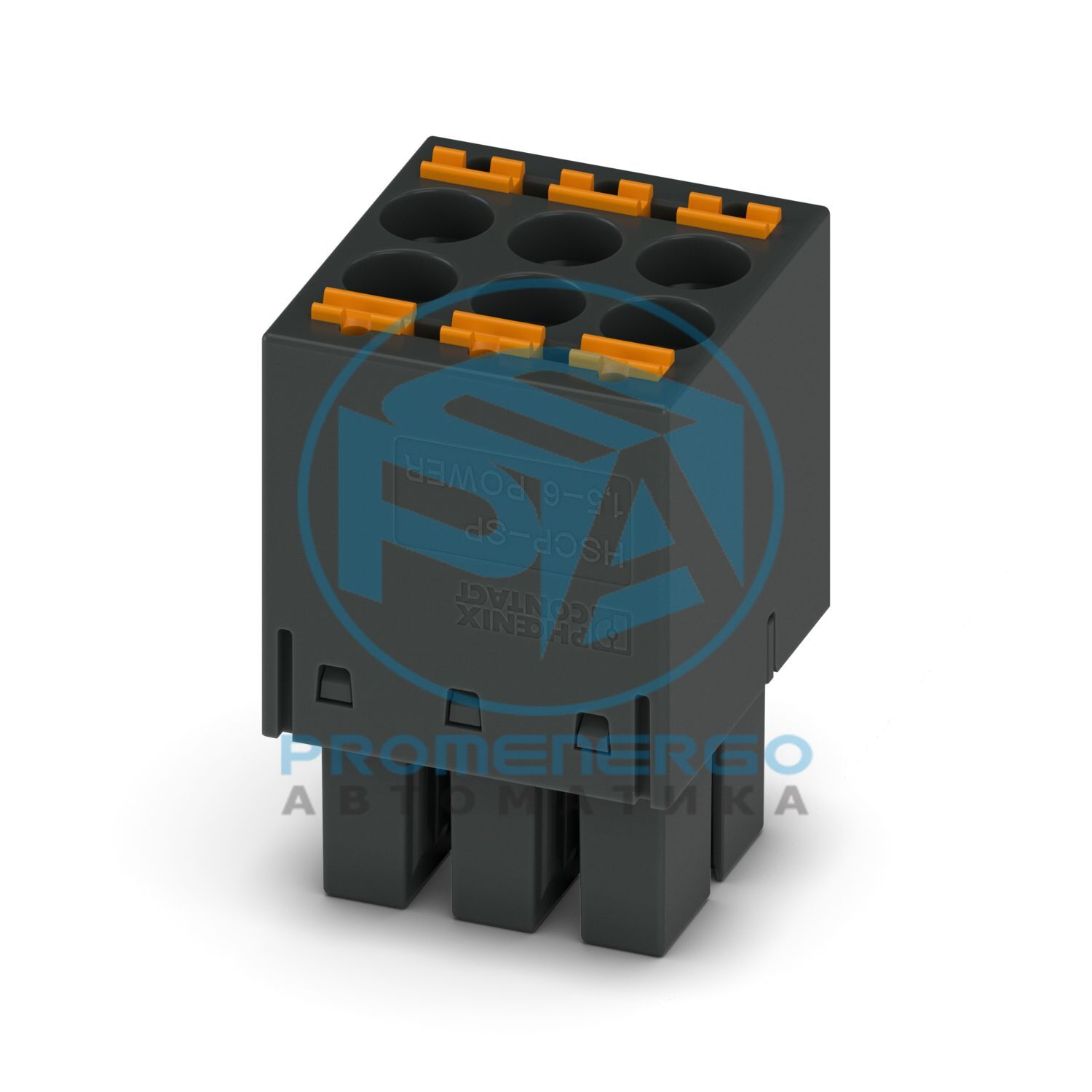

HSCP-SP 1,5-6 POWER-9005 - разъем для печатной платы
HSCP-SP 1,5-6 POWER-9005 - разъем для печатной платы
Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 6, количество рядов: 2, количество позиций: 6, количество соединений: 6, шаг: 5,08 мм, метод подключения: Пружинное соединение Push-in, направление подключения проводника/платы: 0 °, блокировка зажим: - Зажимной зажим, система вставок: HSC 1,5, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ХЩ-СП 1,5-..POWER
Количество позиций
6
Подача
5,08 мм
Количество соединений
6
Количество строк
2
Количество потенциалов
6
Тип крепления
без
Номинальный ток I Н
8 А
Номинальное напряжение U N
300 В
Контактное сопротивление
2,39 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Система разъемов
ВСК 1,5
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,5 мм2 ... 1,5 мм2
Сечение провода гибкое
0,5 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / 1,9 мм
Длина зачистки
10 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Цвет (корпус)
черный (9005)
Изоляционный материал
ПБТ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
темно-оранжевый (2011)
Изоляционный материал
ПОМ
Класс воспламеняемости согласно UL 94.
В0
Подача
5,08 мм
Ширина [ш]
16,06 мм
Высота [ч]
17,05 мм
Длина [л]
22,35 мм
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
6 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
2,39 мОм
Контактное сопротивление R 2
2,43 мОм
Циклы установки/извлечения
25
Спецификация
ЕН ИСО 22479:2022-06
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2021-10
Температура
650 °С
Время воздействия
30 с
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Температура окружающей среды (сборка)
-5 °С ... 100 °С
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (в зависимости от кривой снижения характеристик)
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
6
Спецификация
МЭК 61984:2008-10
Сопротивление изоляции, соседние позиции
>1 ГОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
