HSCP-SP 1,5-18-IO-7035 - разъем для печатной платы
HSCP-SP 1,5-18-IO-7035 - разъем для печатной платы

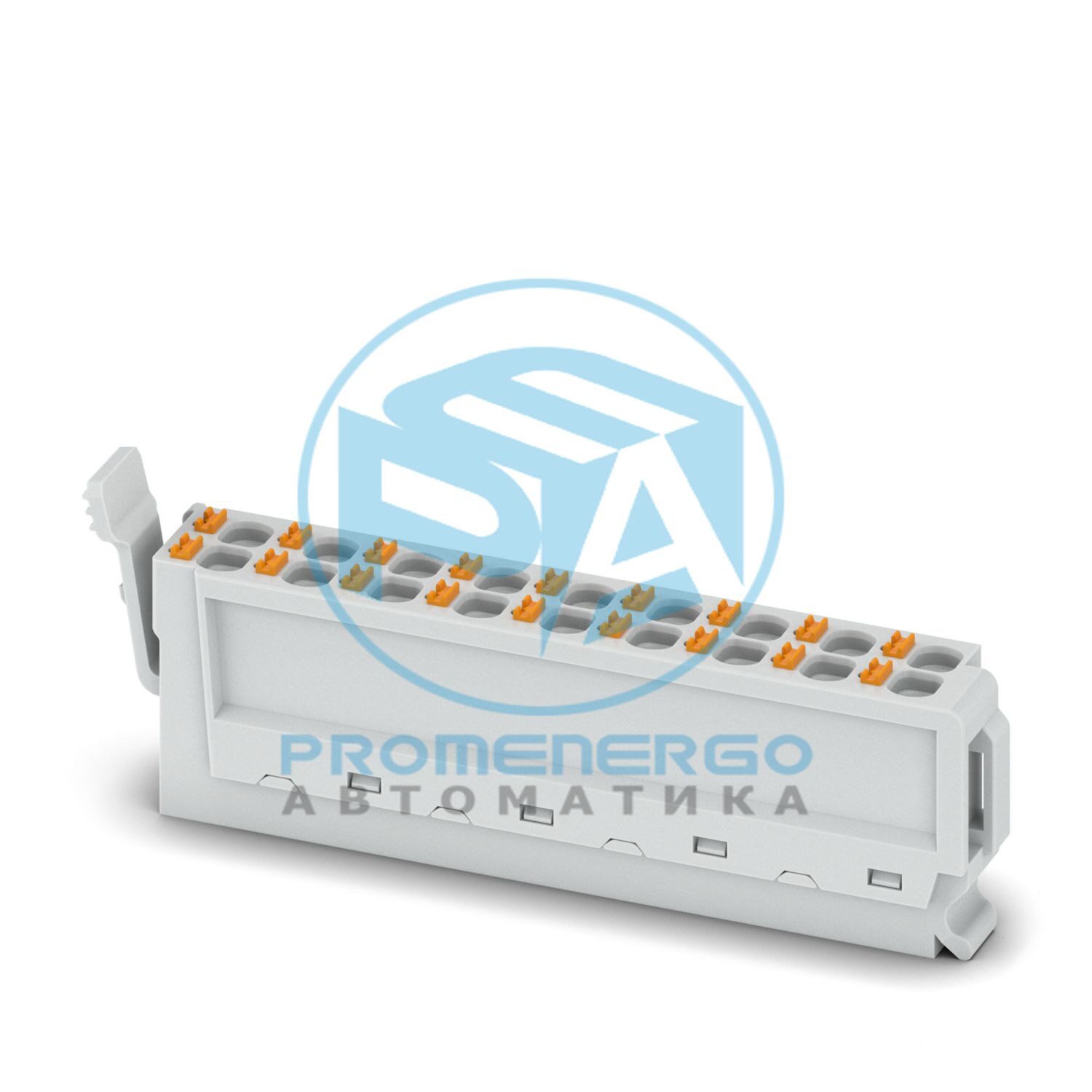

Прямой штекер печатной платы, номинальное сечение: 1,5 мм 2 , цвет: светло-серый, номинальный ток: 5 А, номинальное напряжение (III/2): 63 В, количество потенциалов: 18, количество рядов: 2, количество позиций: 18, количество подключений: 18, шаг: 5 мм, метод подключения: пружинное соединение Push-in, монтаж: метод прямого вставления, направление подключения проводника/платы: 0 °, фиксация: защелка запирающийся, вид упаковки: картонная упаковка
Технические характеристики
Тип продукта
Прямой штекер печатной платы
Семейство продуктов
HSCP-SP 1,5-..-IO-..
Количество позиций
18
Подача
5 мм
Количество соединений
18
Количество строк
2
Количество потенциалов
18
Тип крепления
без
Номинальный ток I Н
5 А
Номинальное напряжение U N
63 В
Номинальное напряжение (III/2)
63 В
Номинальное импульсное напряжение (III/2)
1,5 кВ
Номинальное напряжение (II/2)
63 В
Номинальное импульсное напряжение (II/2)
0,8 кВ
Тип
Прямой разъем
Номинальное сечение
1,5 мм2
Тип блокировки
Защелкивающаяся блокировка
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,34 мм2 ... 1,5 мм2
Сечение провода гибкое
0,34 мм2 ... 1,5 мм2
Сечение проводника AWG
22 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,34 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,34 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,75 мм2 ... 0,75 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / 1,9 мм
Длина зачистки
10 мм
Тип крепления
Метод прямого подключения
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Цвет (корпус)
светло-серый (7035)
Изоляционный материал
ПБТ/ПА
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Цвет (Исполнительный элемент)
темно-оранжевый (2011)
Изоляционный материал
ПОМ
Класс воспламеняемости согласно UL 94.
В0
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Ширина [ш]
11,7 мм
Высота [ч]
20,9 мм
Длина [л]
72,11 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,34 мм2 / сплошной / > 15 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
18
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Номинальное напряжение изоляции (III/2)
63 В
Номинальное импульсное напряжение (III/2)
1,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
0,5 мм
минимальный путь утечки (III/2)
0,63 мм
Номинальное напряжение изоляции (II/2)
63 В
Номинальное импульсное напряжение (II/2)
0,8 кВ
минимальное значение зазора - неоднородное поле (II/2)
0,2 мм
минимальный путь утечки (II/2)
0,63 мм
Спецификация
МЭК 60512-9-1:2010-03
Циклы установки/извлечения
50
Спецификация
МЭК 61984:2008-10
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
0,5 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Температура окружающей среды (сборка)
-5 °С ... 100 °С
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (в зависимости от кривой снижения характеристик)
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (в зависимости от кривой снижения характеристик)
