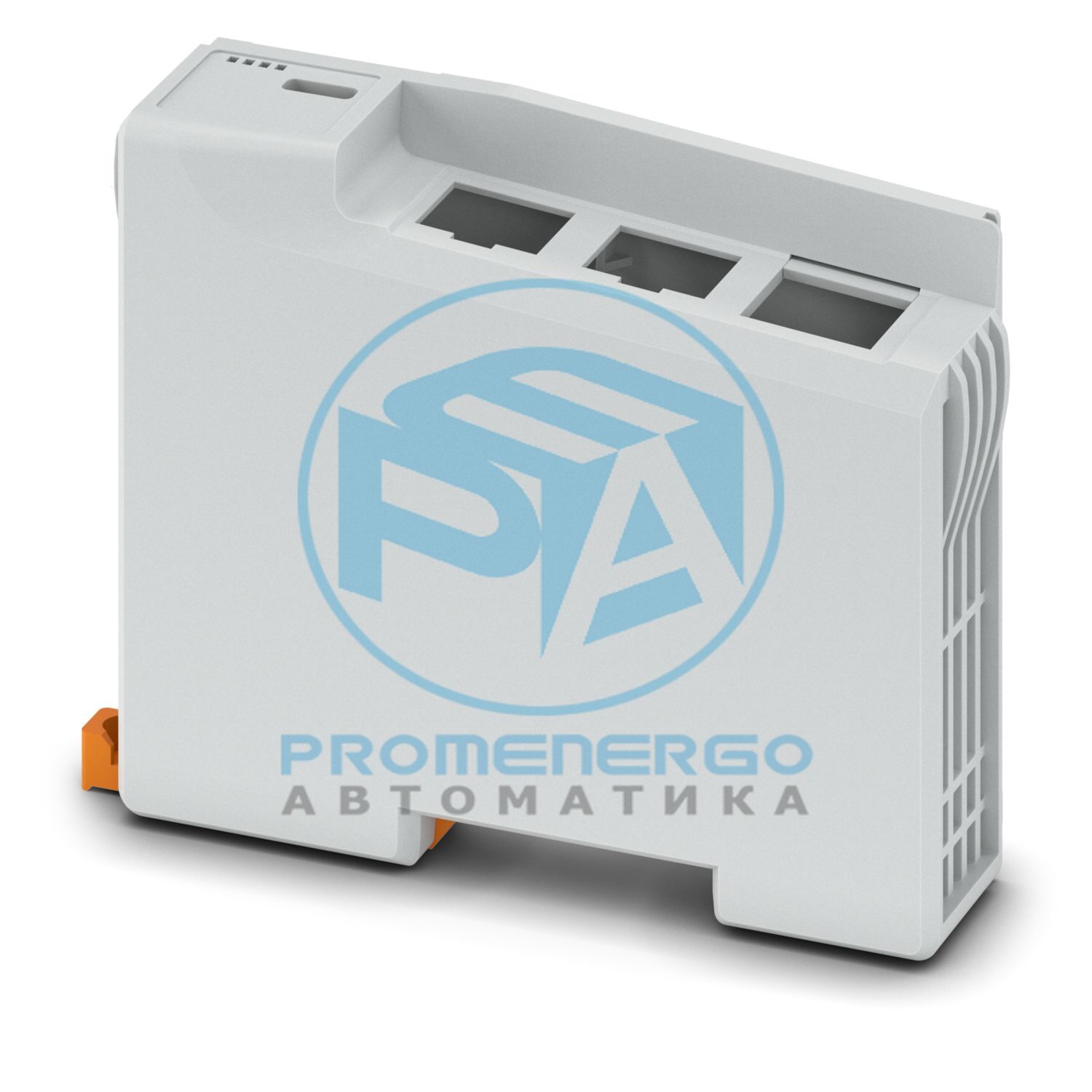

Корпус для DIN-рейки, Корпус соединителя, с вентиляционными отверстиями, ширина: 24 мм, высота: 100 мм, глубина: 80 мм, цвет: светло-серый (аналог RAL 7035), перемычка: Шинный соединитель (опция), количество позиций перемычки: 8
Технические характеристики
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Тип продукта
Полное жилье
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Многофункциональные корпуса
Серия корпуса
МЕ-ИО-С
Семейство продуктов
МЕ-ИО-С..
Макс. количество позиций
6 (шаг: 5,08 мм)
Наличие вентиляционных отверстий
да
Ширина
24 мм
Высота
100 мм
Глубина
80 мм
Толщина печатной платы
1,1 мм...1,3 мм
Цвет (корпус)
светло-серый (RAL 7035)
Цвет (базовая защелка)
темно-оранжевый (RAL 2011)
Материал корпуса
ПК
Материал Защелка основания
ПОМ
Класс воспламеняемости согласно UL 94.
В0
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2021-10
Температура
650 °С
Время воздействия
30 с
Спецификация
МЭК 60695-11-5:2016-12
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
