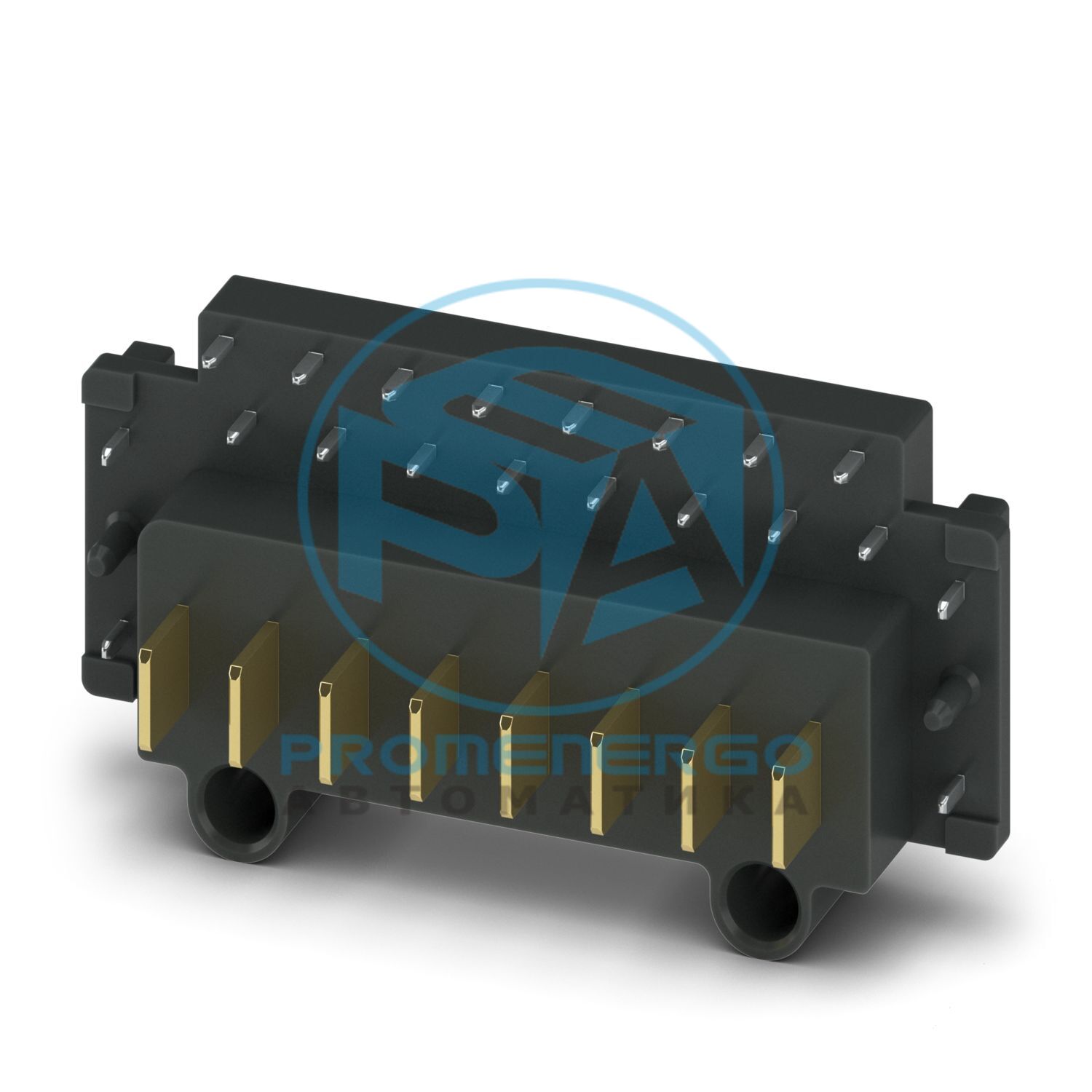

Вилка, цвет: черный, поверхность контактов: Au, количество позиций: 8, ассортимент продукции: ME-IO-S.., шаг: 3,15 мм, монтаж: соединение под пайку THR, расположение выводов: линейный вывод, вывод под пайку [P]: 1,5 мм, способ монтажа: без, тип упаковки: лента шириной 56 мм
Технические характеристики
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Тип продукта
Затыкать
Семейство продуктов
МЕ-ИО-С..
Количество позиций
8
Подача
3,15 мм
Расположение контактов
Линейное крепление
Контактное сопротивление
4 мОм
Номинальное напряжение (III/3)
24 В
Номинальное импульсное напряжение (III/3)
0,8 кВ
Номинальное напряжение (III/2)
24 В
Номинальное импульсное напряжение (III/2)
0,8 кВ
Номинальное напряжение (II/2)
24 В
Номинальное импульсное напряжение (II/2)
0,5 кВ
Максимальный ток нагрузки
4 А
Способ подключения
Технология прямого подключения
Ширина [ш]
15,85 мм
Высота [ч]
13,55 мм
Длина [л]
32 мм
Длина вывода для пайки [P]
1,5 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Полностью позолоченный
Терминал на металлической поверхности (верхний слой)
Золото (Ау)
Цвет (корпус)
черный (9005)
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
8
Спецификация
МЭК 60664-1:2007-04
Сравнительный индекс отслеживания (IEC 60112)
КТИ 175 - 249
Номинальное напряжение изоляции (III/3)
24 В
Номинальное импульсное напряжение (III/3)
0,8 кВ
минимальное значение зазора - неоднородное поле (III/3)
0,8 мм
минимальный путь утечки (III/3)
1,25 мм
Номинальное напряжение изоляции (III/2)
24 В
Номинальное импульсное напряжение (III/2)
0,8 кВ
минимальное значение зазора - неоднородное поле (III/2)
0,2 мм
минимальный путь утечки (III/2)
0,5 мм
Номинальное напряжение изоляции (II/2)
24 В
Номинальное импульсное напряжение (II/2)
0,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
0,2 мм
минимальный путь утечки (II/2)
0,5 мм
Циклы установки/извлечения
<= 500
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
0,8 Н
Сила вывода на поз. ок.
0,6 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
0,91 кВ
Контактное сопротивление R 1
4 мОм
Контактное сопротивление R 2
3,5 мОм
Циклы установки/извлечения
200
Спецификация
ЕН ИСО 22479:2022-06
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
0,5 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60068-2-27:2008-02
Ускорение
15 г
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
