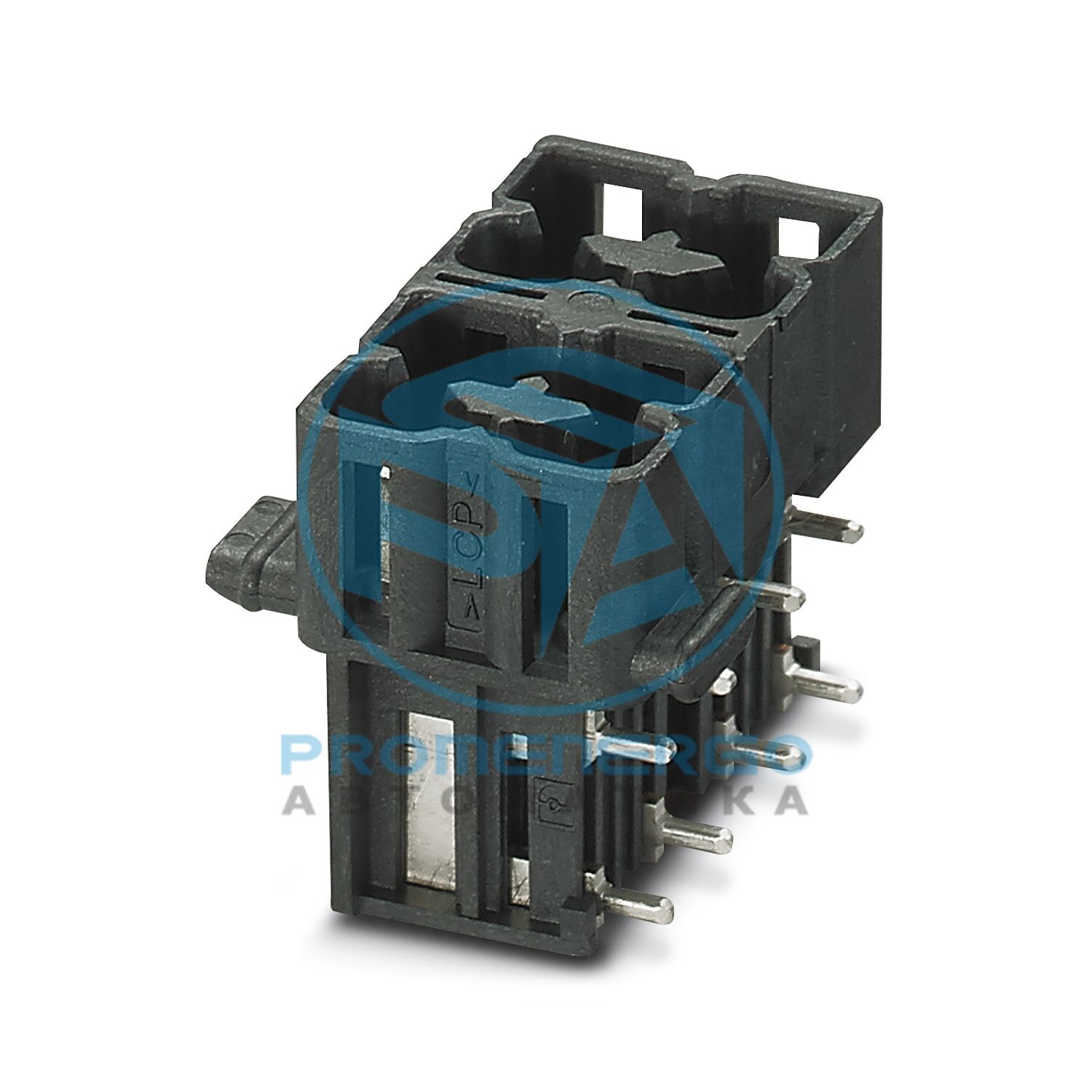

HSCH 2,5-2U/ 8 THR 9005 - разъем для печатной платы
HSCH 2,5-2U/ 8 THR 9005 - разъем для печатной платы
Разъемы для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 250 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 8, количество рядов: 2, количество позиций: 8, количество подключений: 8, ассортимент продукции: HSCH 2,5/..-G-THR, шаг: 5 мм, монтаж: пайка THR, штырь расположение выводов: Линейное расположение выводов, вывод под пайку [P]: 2,3 мм, количество выводов под пайку на потенциал: 1, система вставок: HSC 2,5, Расположение контактов разъема: Стандартное, фиксация: без, способ монтажа: без, тип упаковки: лента шириной 44 мм
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
ХЩ 2,5/..-Г-ТР
Тип
Компонент подходит для оплавления сквозных отверстий
Количество позиций
8
Подача
5 мм
Количество соединений
8
Количество строк
2
Количество потенциалов
8
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
250 В
Контактное сопротивление
1,7 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
250 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
THR пайка
Расположение контактов
Линейное крепление
Процесс
Оплавление/волновая пайка
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (2-4 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,3-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (2-4 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,3-3 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIб
CTI согласно IEC 60112
150
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Габаритный чертеж
Подача
5 мм
Ширина [ш]
17,45 мм
Высота [ч]
21,8 мм
Длина [л]
16,4 мм
Длина вывода для пайки [P]
2,3 мм
Размеры штифта
0,8 х 0,8 мм
Расстояние между контактами
5,30 мм
Диаметр отверстия
1,3 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
4 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
32
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIб
Сравнительный индекс отслеживания (IEC 60112)
КТИ 150
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
2,5 мм
Номинальное напряжение изоляции (III/2)
250 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
2,5 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,7 мОм
Контактное сопротивление R 2
1,9 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
