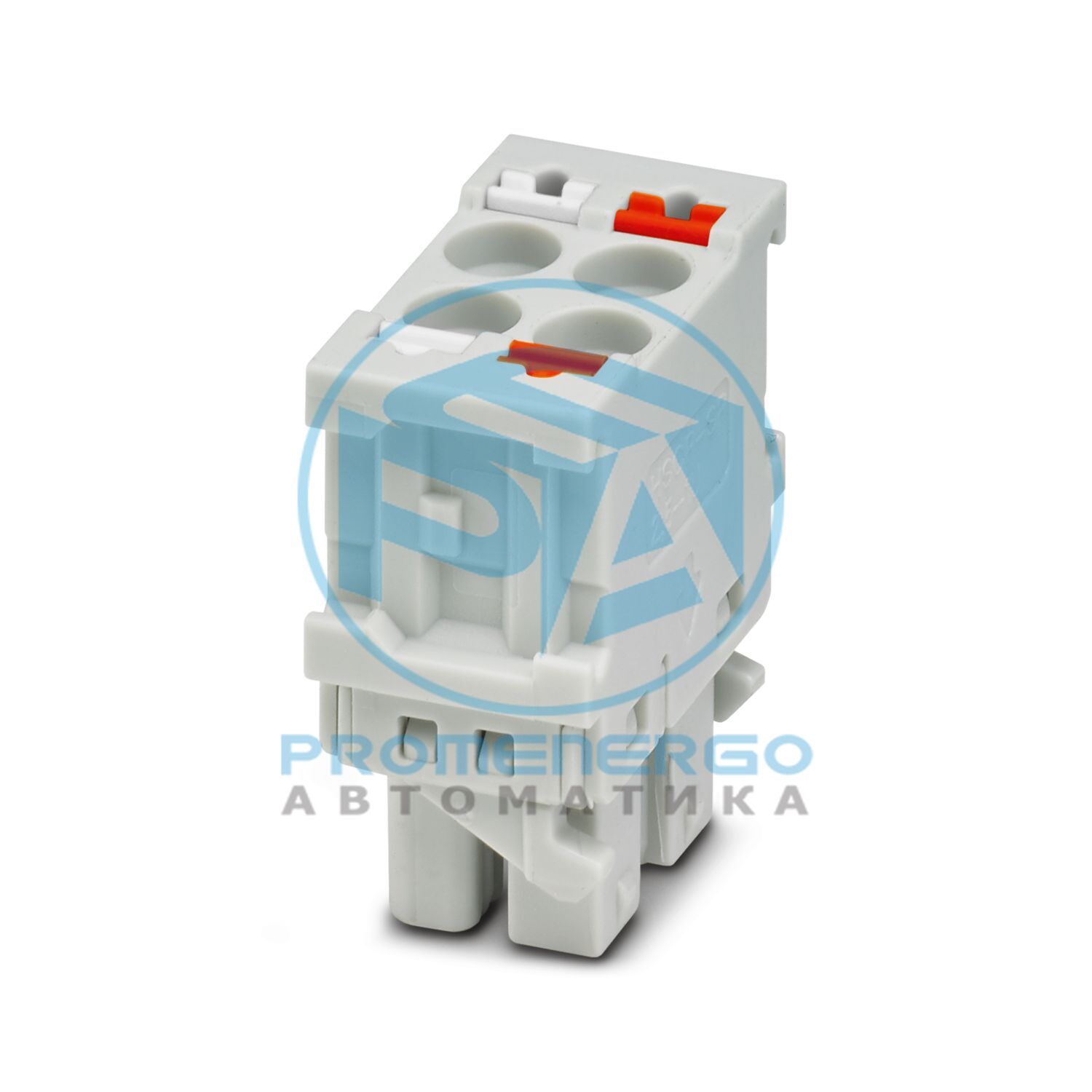

HSCP-SP 2,5-1U4-29/29-7035 - разъем для печатной платы

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: светло-серый, номинальный ток: 8 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 4, количество рядов: 2, количество позиций: 4, количество подключений: 4, ассортимент продукции: HSCP-SP 2,5-.., шаг: 5 мм, метод подключения: пружинное соединение Push-in, направление подключения проводника/платы: 0 °, фиксирующий зажим: - фиксирующий зажим, система вставок: HSC 2,5, фиксация: без, способ монтажа: без, тип упаковки: картонная, Цвет открывателя пружины: красный, белый/красный, белый

Технические характеристики

Тип продуктаразъем для печатной платы
Семейство продуктовХССП-СП 2,5-..
ТипСтандартный
Количество позиций4
Подача5 мм
Количество соединений4
Количество строк2
Количество потенциалов4
Номинальный ток I Н8 А
Номинальное напряжение U N320 В
Контактное сопротивление2 мОм
Номинальное напряжение (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
Номинальное напряжение (III/2)320 В
Номинальное импульсное напряжение (III/2)4 кВ
Номинальное напряжение (II/2)600 В
Номинальное импульсное напряжение (II/2)4 кВ
Система разъемовВСК 2,5
Номинальное сечение2,5 мм2
Тип контактного соединенияРозетка
Тип блокировкибез
Тип креплениябез
Способ подключенияПружинное соединение Push-in
Направление подключения проводника/платы0 °
Сечение проводника жесткое0,2 мм2 ... 1,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Цилиндрический калибр а х б/диаметр2,4 мм х 1,5 мм / 1,9 мм
Длина зачистки10 мм
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностилуженый
Терминал на металлической поверхности (верхний слой)Олово (Sn)
Площадь контакта с металлической поверхностью (верхний слой)Олово (Sn)
Цвет (корпус)светло-серый (7035)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С
Изоляционный материалПБТ
Группа изоляционных материаловIIIа
CTI согласно IEC 60112275
Класс воспламеняемости согласно UL 94.В0
Подача5 мм
Ширина [ш]18,8 мм
Высота [ч]10,9 мм
Длина [л]21,6 мм
Примечание по сборкеПожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,2 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60512-13-2:2006-02
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.5 Н
Сила вывода на поз. ок.4 Н
СпецификацияМЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря4,8 кВ
Контактное сопротивление R 12 мОм
Контактное сопротивление R 22,2 мОм
Циклы установки/извлечения25
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияИСО 6988:1985-02
Коррозионный стресс0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс100 °С/168 ч
Выдерживаемое напряжение промышленной частоты2,2 кВ
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
СпецификацияМЭК 60512-5-1:2002-02
Проверенное количество позиций4
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 15 ТОм
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)250 В
Номинальное импульсное напряжение (III/3)4 кВ
минимальное значение зазора - неоднородное поле (III/3)3 мм
минимальный путь утечки (III/3)3,2 мм
Номинальное напряжение изоляции (III/2)320 В
Номинальное импульсное напряжение (III/2)4 кВ
минимальное значение зазора - неоднородное поле (III/2)3 мм
минимальный путь утечки (III/2)3 мм
Номинальное напряжение изоляции (II/2)600 В
Номинальное импульсное напряжение (II/2)4 кВ
минимальное значение зазора - неоднородное поле (II/2)3 мм
минимальный путь утечки (II/2)3,2 мм
Тип упаковкиупаковано в картон
Номер позиции2203192
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАЧЕКБ
GTIN4055626341910
Вес за штуку (включая упаковку)3,41 г
Вес за штуку (без упаковки)3,41 г
Номер таможенного тарифа85366990
Страна происхожденияБГ
ЭКЛАСС-13.027460202
ЭКЛАСС-15.027460202
ЭТИМ 10.0EC002638
СПСК 21.039121400
Только гибкие проводники150 В
Только гибкие проводники300 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
