HSCP-SP 1,5-1U6-336/336-7035 - разъем для печатной платы
HSCP-SP 1,5-1U6-336/336-7035 - разъем для печатной платы

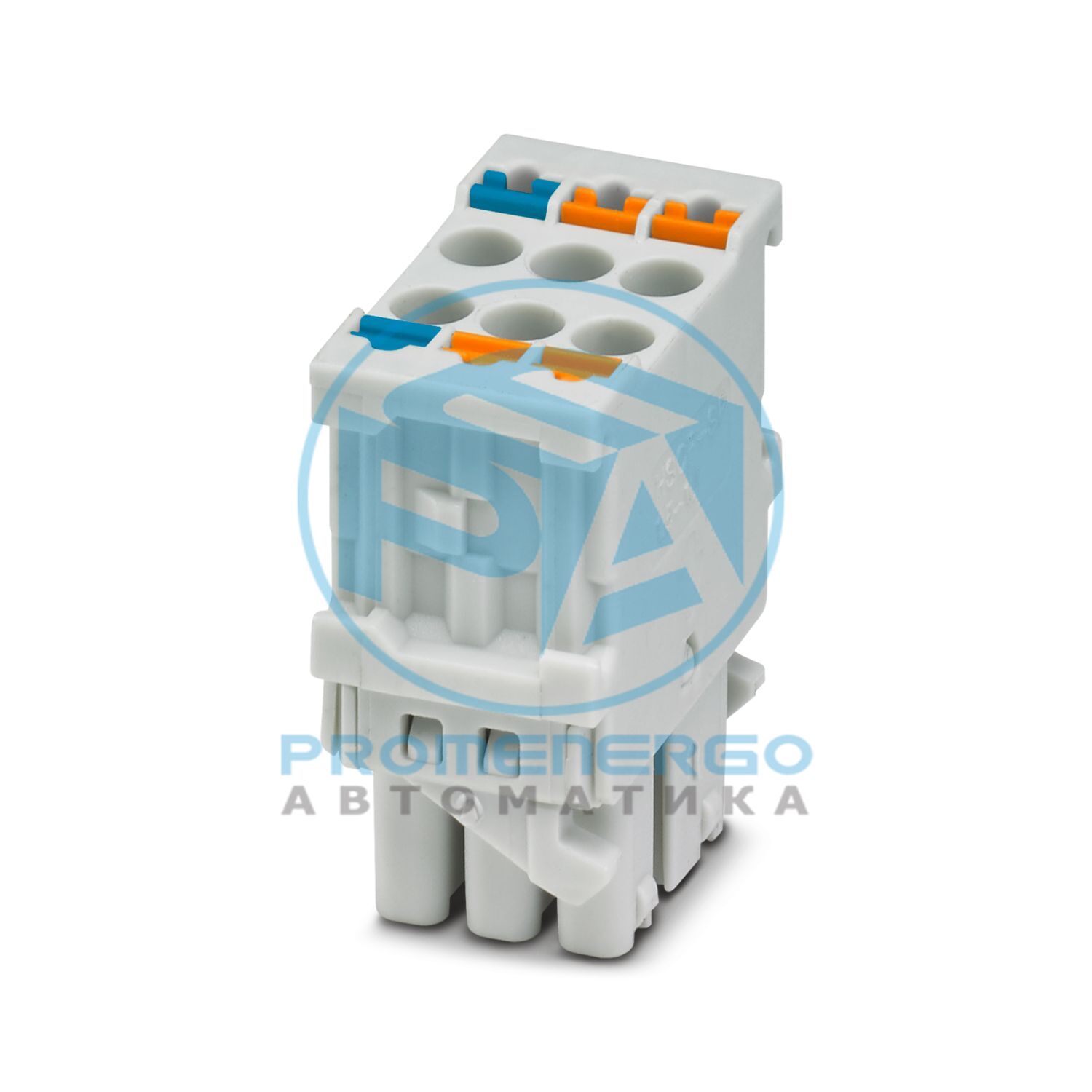

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: светло-серый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество потенциалов: 6, количество рядов: 2, количество позиций: 6, количество подключений: 6, ассортимент продукции: HSCP-SP 1,5-.., шаг: 3,45 мм, метод подключения: Push-in пружинное соединение, направление подключения проводника/платы: 0 °, фиксирующий зажим: - фиксирующий зажим, система вставок: HSC 1,5, фиксация: без, способ монтажа: без, тип упаковки: картонная, Цвет пружинных рычагов: оранжевый, оранжевый, синий/оранжевый, оранжевый, синий
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ХССП-СП 1,5-..
Тип
Стандартный
Количество позиций
6
Подача
3,45 мм
Количество соединений
6
Количество строк
2
Количество потенциалов
6
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,1 мОм
Номинальное напряжение (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
160 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Система разъемов
ВСК 1,5
Номинальное сечение
1,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / -
Длина зачистки
8 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1
Сечение: 0,25 мм2; Длина: 8 мм... 10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4
Сечение: 0,25 мм2; Длина: 8 мм... 10 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Цвет (корпус)
светло-серый (7035)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Подача
3,45 мм
Ширина [ш]
18,8 мм
Высота [ч]
10,9 мм
Длина [л]
21,6 мм
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
5 Н
Сила вывода на поз. ок.
4 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,1 мОм
Контактное сопротивление R 2
2,2 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 80 ГОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
