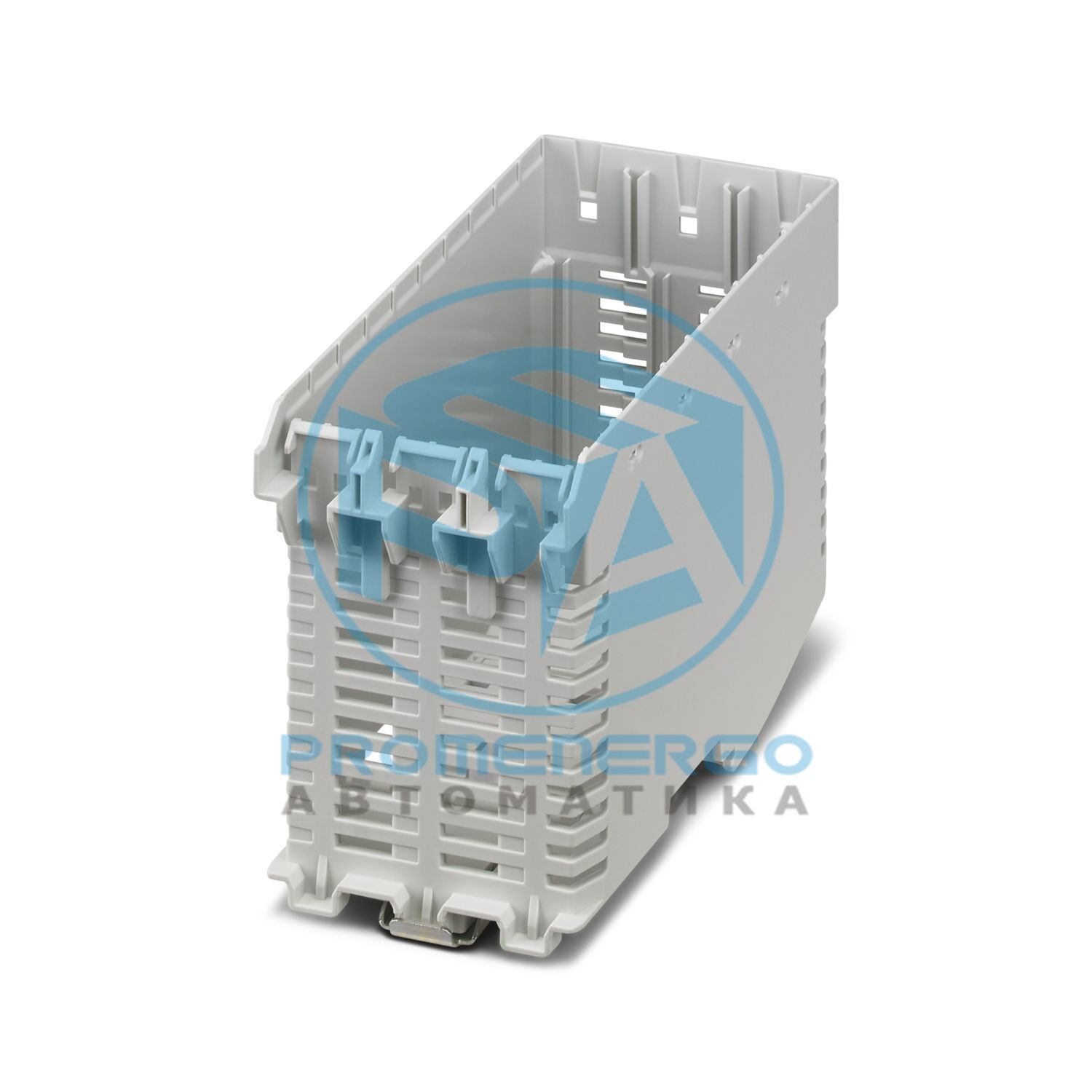

ME-IO 56,4 EB 10U TBUS 7035 - Монтаж основания корпуса

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, с вентиляционными отверстиями, ширина: 56,88 мм, высота: 120,6 мм, глубина: 82,85 мм, цвет: светло-серый (аналог RAL 7035), перекрестное соединение: шинный соединитель для DIN-рейки (опция), количество позиций перемычки: 5 или 8

Технические характеристики

Примечание по сборкеПожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
РекомендацияМатериал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продуктаНижняя часть корпуса
Тип корпусаКорпус на DIN-рейке
Тип корпусаМногофункциональные корпуса
Серия корпусаМЕ-ЙО
Семейство продуктовМЕ-ИО 56,4
Наличие вентиляционных отверстийда

Габаритный чертеж

Ширина56,88 мм
Высота120,6 мм
Глубина82,85 мм
Глубина от верхнего края DIN-рейки76,25 мм
Толщина печатной платы1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)светло-серый (RAL 7035)
Материал Нижняя часть корпусаПенсильвания
Класс воспламеняемости согласно UL 94.В0
CTI согласно IEC 60112600
Температура окружающей среды20 °С
Коэффициент уменьшения1
Монтажное положениевертикальный
Рассеяние мощности28,8 Вт
Температура окружающей среды30 °С
Коэффициент уменьшения0.85
Монтажное положениевертикальный
Рассеяние мощности24,6 Вт
Температура окружающей среды40 °С
Коэффициент уменьшения0.67
Монтажное положениевертикальный
Рассеяние мощности19,4 Вт
Температура окружающей среды50 °С
Коэффициент уменьшения0.48
Монтажное положениевертикальный
Рассеяние мощности14 Вт
Температура окружающей среды60 °С
Коэффициент уменьшения0.3
Монтажное положениевертикальный
Рассеяние мощности8,9 Вт
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,15 мм (10 Гц...58,1 Гц)
Ускорение2г (58,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
СпецификацияМЭК 60695-2-11:2014-02
Температура850 °С
Время воздействия30 с
СпецификацияМЭК 60695-10-2:2014-02
Температура125 °С
Продолжительность теста1 час
Сила20 Н
СпецификацияМЭК 60068-2-31:2008-05
Высота падения50 см
Частота50
СпецификацияМЭК 60068-2-27:2008-02
Форма импульсаПолусинусоидальный
Ускорение15 г
Продолжительность шока11 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
СпецификацияВДМА 24364:2018-05
СпецификацияМЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достиженияIP20
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Относительная влажность (хранение/транспортировка)80 %
Количество держателей печатных плат3
Тип крепления печатной платыфиксация
Общая поверхность печатной платы25500 мм2
Толщина печатной платы1,4 мм...1,8 мм
Тип крепленияМонтаж на DIN-рейку
Тип упаковкиупаковано в картон
Тип внешней упаковкиКартонная коробка
Номер позиции1159013
Упаковочная единица10 шт.
Минимальный объем заказа10 шт.
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАЧЕБА
GTIN4063151166519
Вес за штуку (включая упаковку)65,5 г
Вес за штуку (без упаковки)65,5 г
Номер таможенного тарифа85389099
Страна происхожденияКитай
ЭКЛАСС-13.027190601
ЭКЛАСС-15.027190601
ЭТИМ 10.0EC002779
СПСК 21.031261500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,279 кг CO2-экв.
