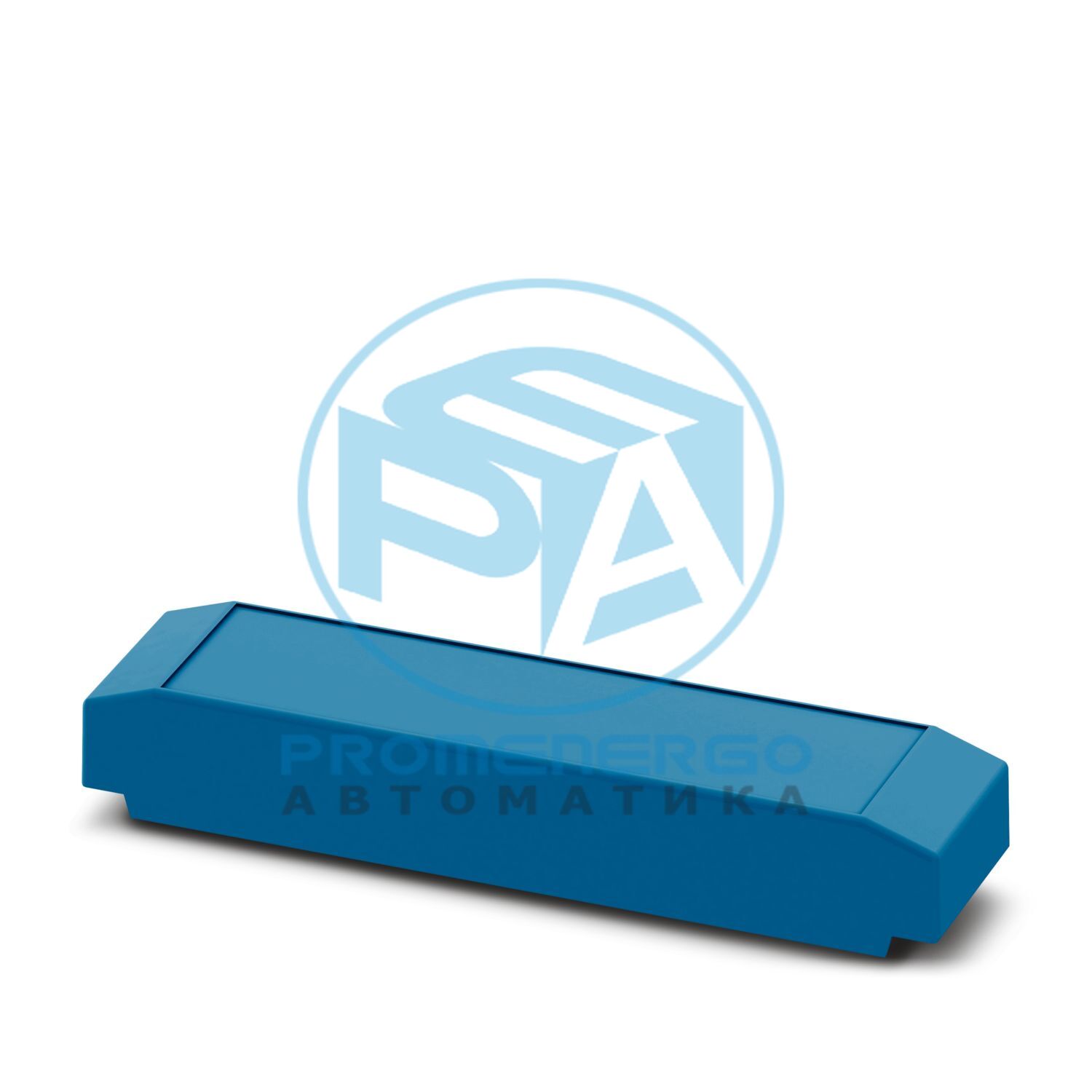

ICS25-C122X12-5015 - Верхняя часть корпуса
Корпус для DIN-рейки, Верхняя часть, закрытая, Крышка корпуса, ширина: 25 мм, высота: 122,5 мм, глубина: 14,35 мм, цвет: синий (аналогично RAL 5015)
Технические характеристики
| Примечание по сборке | Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки. |
|---|
| Тип продукта | Верхняя часть корпуса |
|---|
| Тип корпуса | Корпус на DIN-рейке |
|---|
| Тип корпуса | Модульные корпуса |
|---|
| Серия корпуса | ИКС |
|---|
| Семейство продуктов | ICS25-..122X.. |
|---|
| Наличие вентиляционных отверстий | нет |
|---|
Габаритный чертеж
| Ширина | 25 мм |
|---|
| Высота | 122,5 мм |
|---|
| Глубина | 14,35 мм |
|---|
| Толщина печатной платы | 1,4 мм...1,5 мм |
|---|
| Цвет (верхняя часть корпуса) | синий (RAL 5015) |
|---|
| Материал Верхняя часть корпуса | Пенсильвания |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Спецификация | МЭК 60068-2-6:2007-12 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,15 мм (10 Гц...58,1 Гц) |
|---|
| Ускорение | 2г (58,1 Гц...150 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Спецификация | МЭК 60695-2-11:2014-02 |
|---|
| Температура | 850 °С |
|---|
| Время воздействия | 30 с |
|---|
| Спецификация | МЭК 60695-10-2:2014-02 |
|---|
| Температура | 125 °С |
|---|
| Продолжительность теста | 1 час |
|---|
| Сила | 20 Н |
|---|
| Спецификация | МЭК 60068-2-31:2008-05 |
|---|
| Высота падения | 50 см |
|---|
| Частота | 50 |
|---|
| Спецификация | МЭК 60068-2-27:2008-02 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 15 г |
|---|
| Продолжительность шока | 11 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Спецификация | ВДМА 24364:2018-05 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
|---|
| Результат, степень защиты, IP-код | IP20 |
|---|
| Макс. IP-код для достижения | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (в зависимости от рассеиваемой мощности) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 55 °С |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 80 % |
|---|
| Тип крепления печатной платы | Слот |
|---|
| Толщина печатной платы | 1,4 мм...1,5 мм |
|---|
| Тип упаковки | упаковано в картон |
|---|
| Тип внешней упаковки | Картонная коробка |
|---|
| Номер позиции | 1072375 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 10 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | ЯВЛЯЮСЬ |
|---|
| Ключ продукта | АХАЕД |
|---|
| GTIN | 4055626764535 |
|---|
| Вес за штуку (включая упаковку) | 10 814 г |
|---|
| Вес за штуку (без упаковки) | 8,5 г |
|---|
| Номер таможенного тарифа | 39269097 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27190603 |
|---|
| ЭКЛАСС-15.0 | 27190603 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,083 кг CO2-экв. |
|---|
