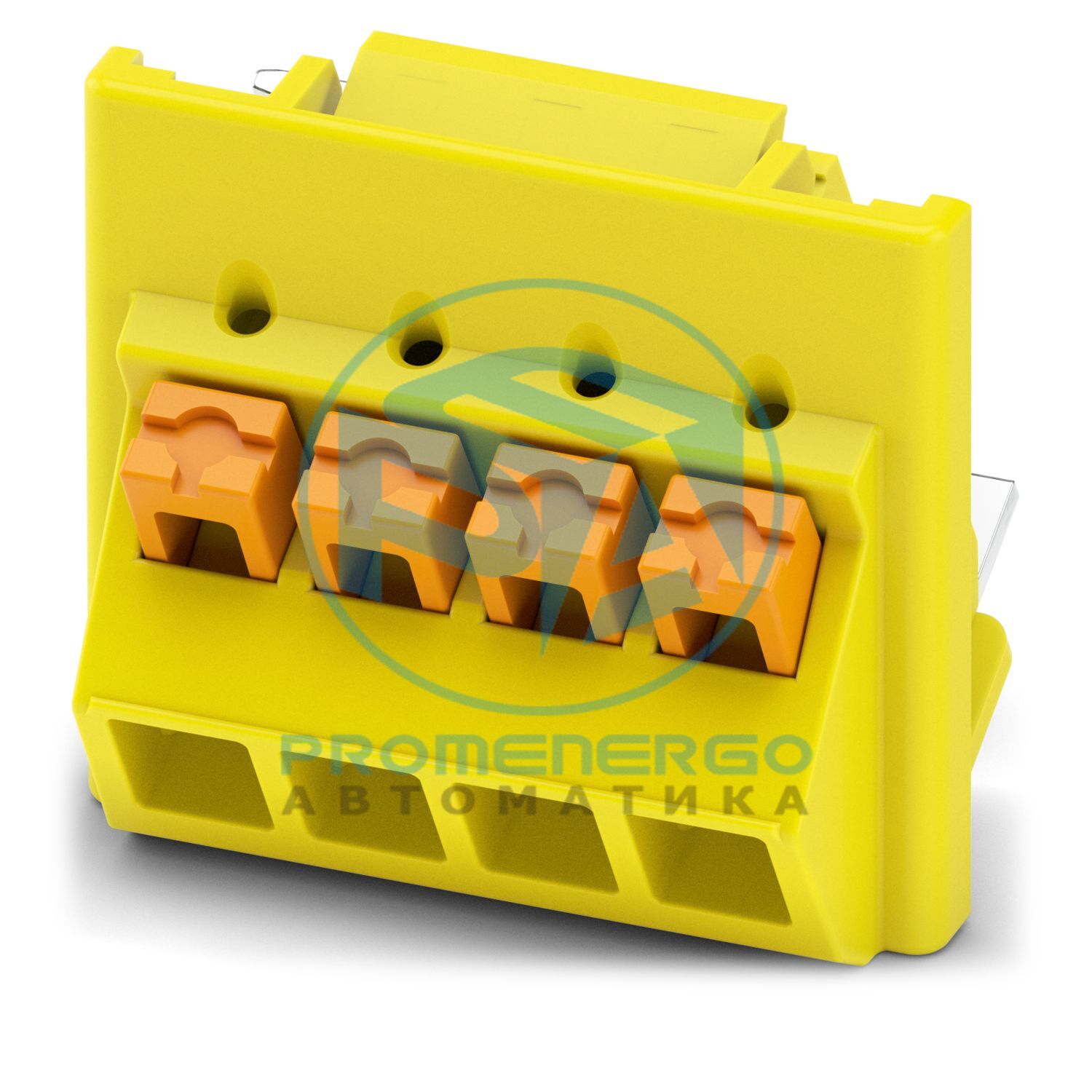

ICC25-TP2,5/4L5,0-1018 - Клеммная колодка для печатной платы
ICC25-TP2,5/4L5,0-1018 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 18 А, номинальное напряжение (III/2): 300 В, номинальное сечение: 2,5 мм 2 , количество потенциалов: 4, количество рядов: 1, количество позиций в ряду: 4, ассортимент продукции: ICC..-TP2,5/..L5,0, шаг: 5 мм, метод подключения: пружинное соединение Push-in, монтаж: волновая пайка, направление подключения проводника/платы: 0 °, цвет: желтый, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,15 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Изделие с выводом контактов на левой стороне
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ICC..-TP2,5/..L5,0
Линия продуктов
КОМБИКОН Клеммы М
Количество позиций
4
Подача
5 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
18 А
Номинальное напряжение U N
300 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
300 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
600 В
Номинальное импульсное напряжение (II/2)
4 кВ
Номинальное сечение
2,5 мм2
Тип блокировки
без
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
10 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Процесс
Волновая пайка
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,3-4 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,3-4 мкм Ni)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ ГФ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Общий
Мы рекомендуем использовать паяльную рамку.
Подача
5 мм
Ширина [ш]
25 мм
Высота [ч]
22,4 мм
Длина [л]
23,05 мм
Длина вывода для пайки [P]
3,15 мм
Размеры штифта
0,8 х 1 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
300 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
1,6 мм
Номинальное напряжение изоляции (II/2)
600 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
20 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
