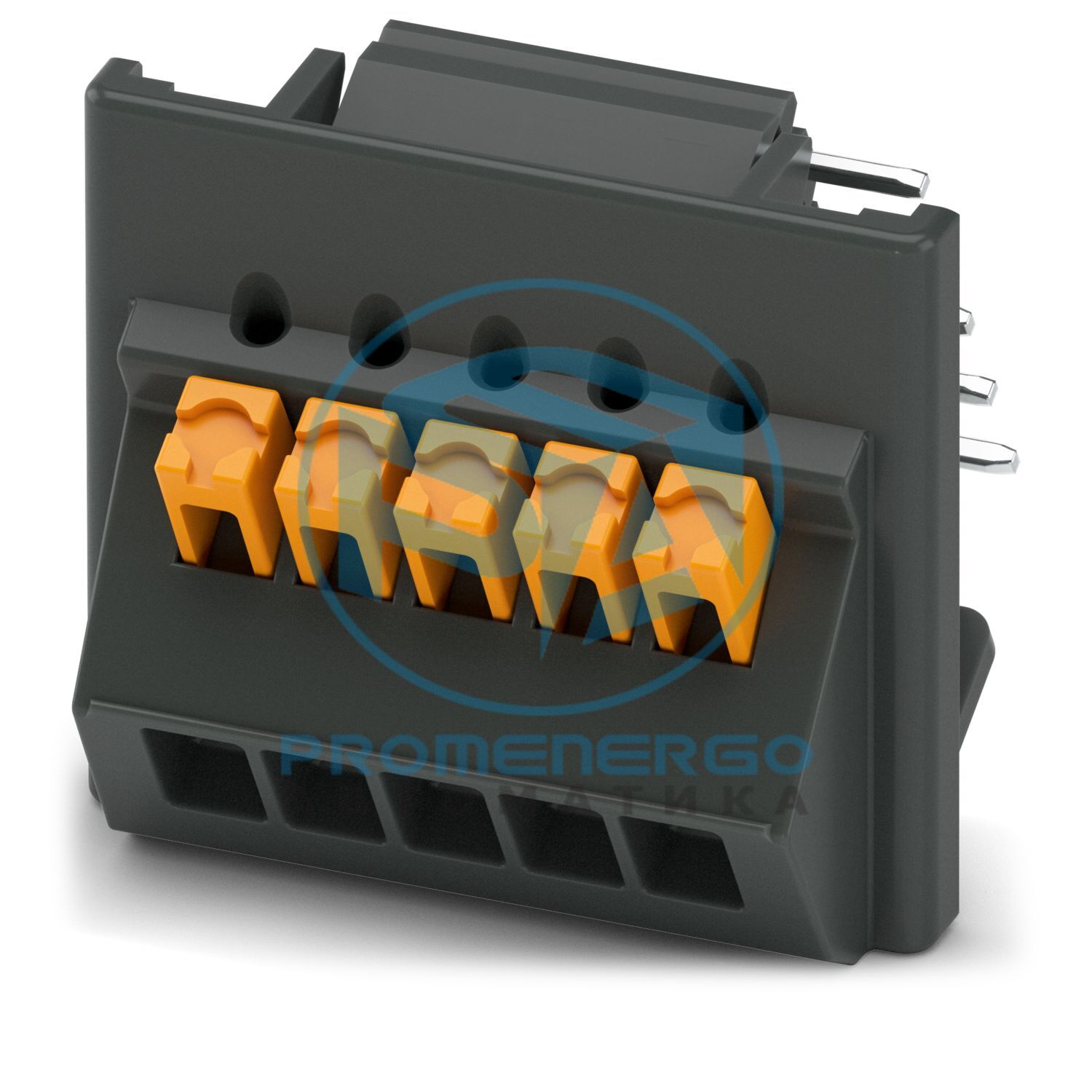

ICC25-TP1,5/5R3,5-9005 - Клеммная колодка для печатной платы
ICC25-TP1,5/5R3,5-9005 - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 150 В, номинальное сечение: 1,5 мм 2 , количество потенциалов: 5, количество рядов: 1, количество позиций в ряду: 5, ассортимент продукции: ICC..-TP1,5/..R3,5, шаг: 3,5 мм, метод подключения: пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: черный, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 2,8 мм, Количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Изделие с выводом контактов на правой стороне
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ICC..-TP1,5/..R3,5
Линия продуктов
КОМБИКОН Клеммы S
Количество позиций
5
Подача
3,5 мм
Количество соединений
5
Количество строк
1
Количество потенциалов
5
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
150 В
Номинальное напряжение (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
150 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Номинальное сечение
1,5 мм2
Тип блокировки
без
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2
Длина зачистки
10 мм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Процесс
Волновая пайка
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,3-4 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,3-4 мкм Ni)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ ГФ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Общий
Мы рекомендуем использовать паяльную рамку.
Подача
3,5 мм
Ширина [ш]
25 мм
Высота [ч]
22,4 мм
Длина [л]
21,03 мм
Длина вывода для пайки [P]
2,8 мм
Размеры штифта
0,6 х 0,8 мм
Диаметр отверстия
1,2 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
1,6 мм
Номинальное напряжение изоляции (III/2)
150 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
0,8 мм
Номинальное напряжение изоляции (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,25 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
20 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
