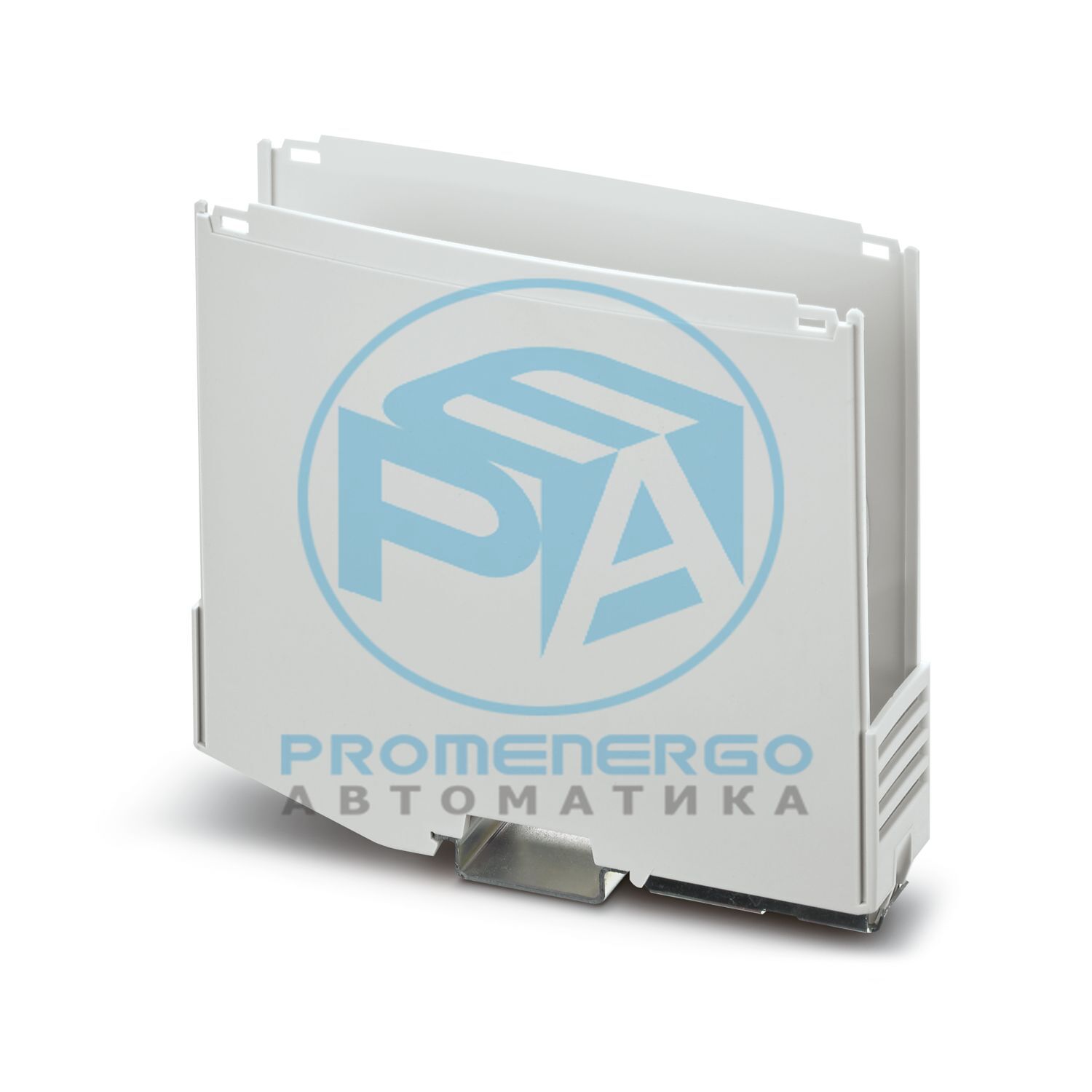

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, Уровень 1: с вентиляционными отверстиями, ширина: 25 мм, высота: 122,5 мм, глубина: 108,35 мм, цвет: светло-серый (аналог RAL 7035), перекрестное соединение: шинный соединитель для DIN-рейки (опция), количество позиций поперечного соединителя: 8
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Нижняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
ИКС
Семейство продуктов
ICS25-..122X..
Макс. количество позиций
30 (шаг: 3,5 мм)
Количество строк
4
Количество (Отверстия для подключения)
6
Наличие вентиляционных отверстий
да
Жилье Анзал дер Этаген (Макро)
3 (обе стороны)
Габаритный чертеж
Ширина
25 мм
Высота
122,5 мм
Глубина
108,35 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
98,15 мм
Габариты
25 мм x 122,5 мм x 110 мм (нижняя часть корпуса от верхнего края DIN-рейки с верхней частью корпуса)
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)
светло-серый (RAL 7035)
Материал Нижняя часть корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
17 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.81
Монтажное положение
вертикальный
Рассеяние мощности
13,5 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.67
Монтажное положение
вертикальный
Рассеяние мощности
11,4 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.53
Монтажное положение
вертикальный
Рассеяние мощности
9 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.41
Монтажное положение
вертикальный
Рассеяние мощности
7 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.31
Монтажное положение
вертикальный
Рассеяние мощности
5,3 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
50
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
Фольксваген ПВ 3.10.7:2005-02
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
