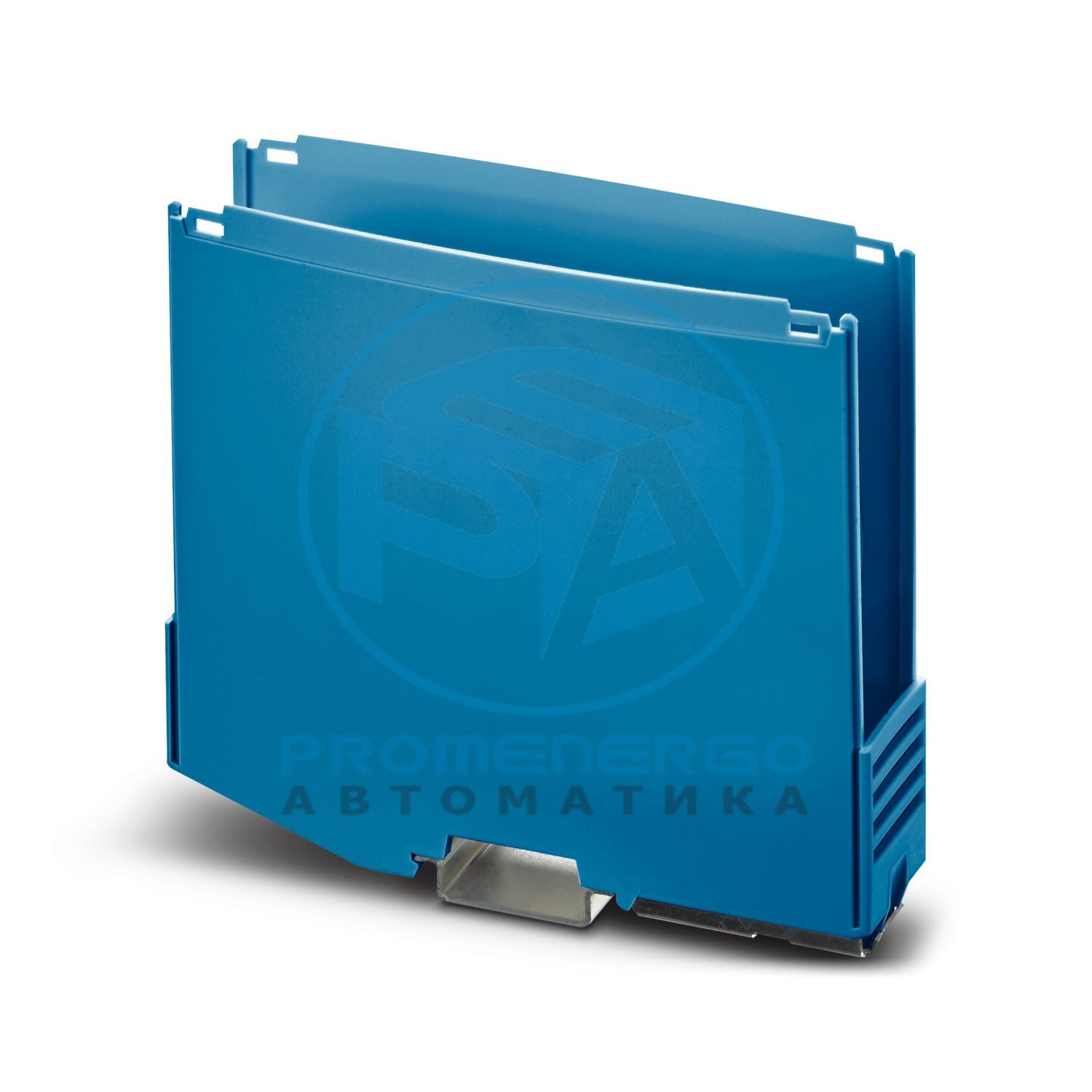

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, Уровень 1: с вентиляционными отверстиями, ширина: 25 мм, высота: 122,5 мм, глубина: 108,35 мм, цвет: синий (аналог RAL 5015), перекрестное соединение: шинный соединитель для DIN-рейки (опция), количество позиций поперечного соединителя: 8
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Нижняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
ИКС
Семейство продуктов
ICS25-..122X..
Макс. количество позиций
30 (шаг: 3,5 мм)
Количество строк
4
Количество (Отверстия для подключения)
6
Наличие вентиляционных отверстий
да
Жилье Анзал дер Этаген (Макро)
3 (обе стороны)
Габаритный чертеж
Ширина
25 мм
Высота
122,5 мм
Глубина
108,35 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
98,15 мм
Габариты
25 мм x 122,5 мм x 110 мм (нижняя часть корпуса от верхнего края DIN-рейки с верхней частью корпуса)
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)
синий (RAL 5015)
Материал Нижняя часть корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
17 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.81
Монтажное положение
вертикальный
Рассеяние мощности
13,5 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.67
Монтажное положение
вертикальный
Рассеяние мощности
11,4 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.53
Монтажное положение
вертикальный
Рассеяние мощности
9 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.41
Монтажное положение
вертикальный
Рассеяние мощности
7 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.31
Монтажное положение
вертикальный
Рассеяние мощности
5,3 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
50
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
Фольксваген ПВ 3.10.7:2005-02
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
