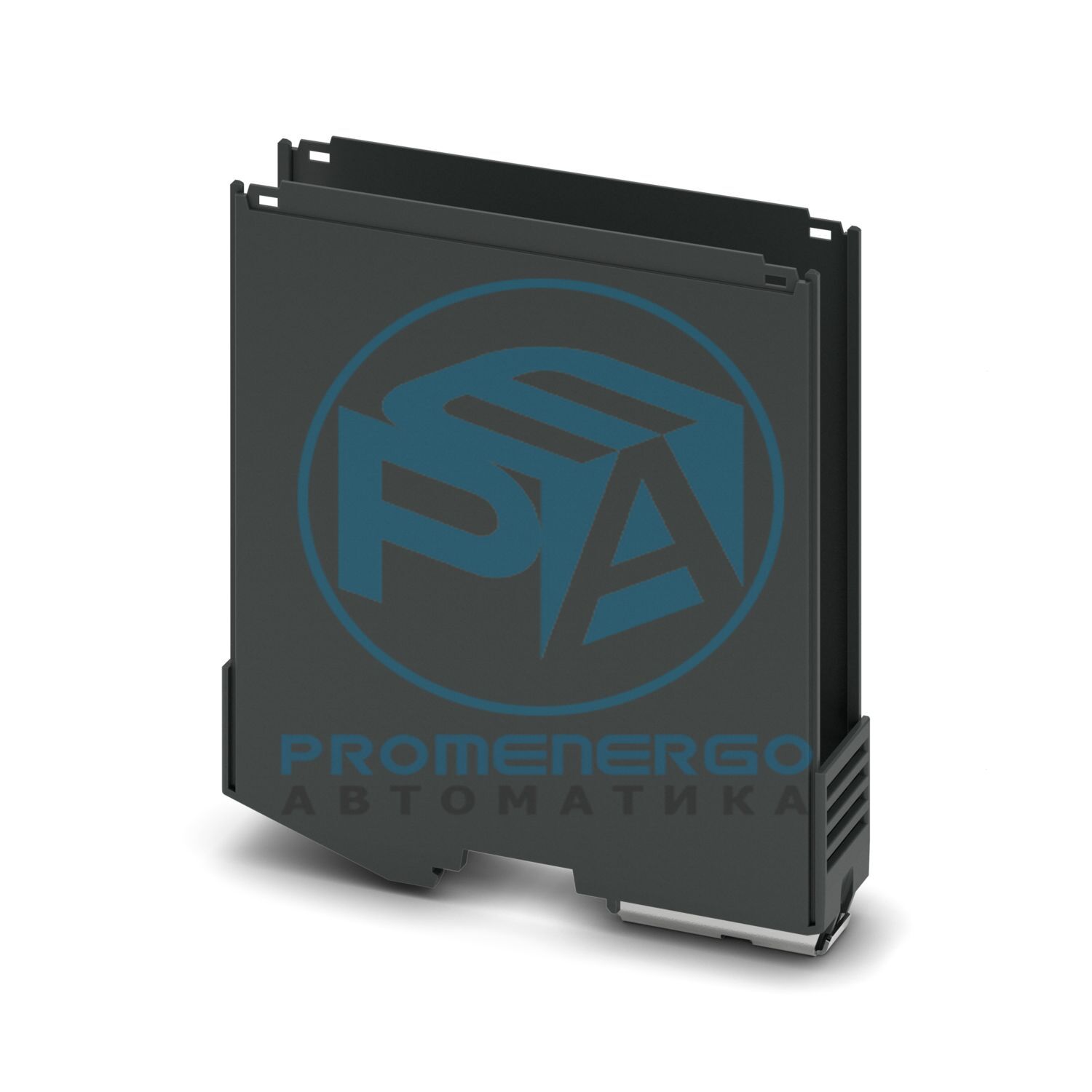

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, Уровень 1: с вентиляционными отверстиями, ширина: 25 мм, высота: 122,5 мм, глубина: 130,9 мм, цвет: черный (аналог RAL 9005), перемычка: шинный соединитель для DIN-рейки (опция), количество позиций поперечного соединителя: 8
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Рекомендация
Материал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продукта
Нижняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
ИКС
Семейство продуктов
ICS25-..122X..
Макс. количество позиций
50 (шаг: 3,5 мм)
Количество строк
5
Количество (Отверстия для подключения)
8
Наличие вентиляционных отверстий
да
Жилье Анзал дер Этаген (Макро)
5 (обе стороны)
Габаритный чертеж
Ширина
25 мм
Высота
122,5 мм
Глубина
130,9 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
120,7 мм
Габариты
25 мм x 122,5 мм x 132,6 мм (нижняя часть корпуса от верхнего края DIN-рейки с верхней частью корпуса)
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)
черный (RAL 9005)
Материал Нижняя часть корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
50
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
ВДМА 24364:2018-05
Результат
Тест пройден
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Результат, степень защиты, IP-код
IP20
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
