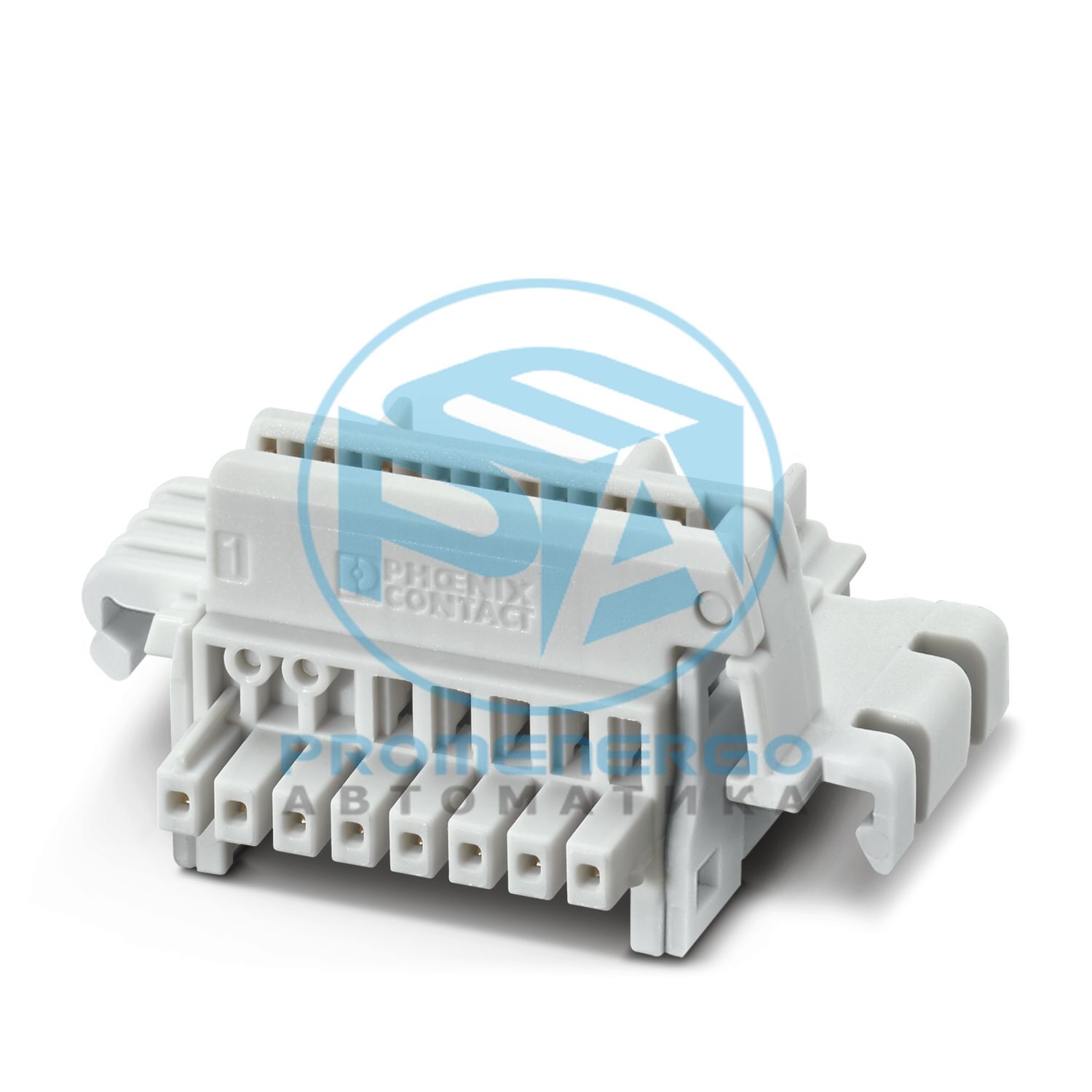

TBUS8-20,0-PPPPPPPP-7035 - Шинный соединитель для DIN-рейки

Шинный соединитель для DIN-рейки, цвет: светло-серый, номинальный ток: 6 А (параллельные контакты), номинальное напряжение (III/2): 32 В, количество контактов: 8, ассортимент продукции: TBUS8-20.., шаг: 2,54 мм, монтаж: Монтаж на DIN-рейку, блокировка: без, способ монтажа: без, тип упаковки: картонная, изделие с позолоченными контактами, шинные разъемы для соединения с корпусами электроники, 8 параллельных контактов

Технические характеристики

РекомендацияМатериал контактных площадок шинного разъема - гальваническое золото (твердое золото)
Тип продуктаРазъем шины DIN-рейки
Семейство продуктовТБУС8-20..
Количество позиций8
Подача2,54 мм
Номинальный ток I Н6 А (параллельные контакты)
Номинальное напряжение U N32 В
Контактное сопротивление3,7 мОм
Номинальное напряжение (III/3)32 В
Номинальное импульсное напряжение (III/3)1,5 кВ
Номинальное напряжение (III/2)32 В
Номинальное импульсное напряжение (III/2)1,5 кВ
Номинальное напряжение (II/2)32 В
Номинальное импульсное напряжение (II/2)1,5 кВ
Максимальный ток нагрузки6 А
Контактный материалМедный сплав
Характеристики поверхностипозолоченный
Цвет (корпус)светло-серый (7035)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Цвет ()()
Подача2,54 мм
Ширина [ш]24,3 мм
Высота [ч]37,15 мм
Длина [л]16,3 мм
Тип крепленияМонтаж на DIN-рейку
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.2,8 Н
Сила вывода на поз. ок.2,5 Н
СпецификацияМЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 НТест пройден
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря1,75 кВ
Контактное сопротивление R 13,7 мОм
Контактное сопротивление R 23,85 мОм
Циклы установки/извлечения25
СпецификацияДИН 50018:2013-05
Коррозионный стресс0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс100 °С/168 ч
Выдерживаемое напряжение промышленной частоты0,84 кВ
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,15 мм (10 Гц...58,1 Гц)
Ускорение2г (58,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z (поз. и отр.)
СпецификацияМЭК 60068-2-27:2008-02
Форма импульсаПолусинусоидальный
Ускорение15 г
Продолжительность шока11 мс
Направления испытанийОсь X, Y и Z (поз. и отр.)
СпецификацияМЭК 60695-2-10:2013-04
Температура850 °С
Время воздействия30 с
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 55 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
СпецификацияМЭК 60512-5-1:2002-02
Проверенное количество позиций8
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)32 В
Номинальное импульсное напряжение (III/3)1,5 кВ
минимальное значение зазора - неоднородное поле (III/3)0,8 мм
минимальный путь утечки (III/3)1,3 мм
Номинальное напряжение изоляции (III/2)32 В
Номинальное импульсное напряжение (III/2)1,5 кВ
минимальное значение зазора - неоднородное поле (III/2)0,5 мм
минимальный путь утечки (III/2)0,53 мм
Номинальное напряжение изоляции (II/2)32 В
Номинальное импульсное напряжение (II/2)1,5 кВ
минимальное значение зазора - неоднородное поле (II/2)0,5 мм
минимальный путь утечки (II/2)0,53 мм
Тип упаковкиупаковано в картон
Тип внешней упаковкиКартонная коробка
Номер позиции2202889
Упаковочная единица10 шт.
Минимальный объем заказа10 шт.
Ключ продажЯВЛЯЮСЬ
Ключ продуктаАЧАГА
GTIN4055626382135
Вес за штуку (включая упаковку)5,9 г
Вес за штуку (без упаковки)4,53 г
Номер таможенного тарифа85366990
Страна происхожденияПЛ
ЭКЛАСС-13.027460201
ЭКЛАСС-15.027460201
ЭТИМ 10.0EC002637
СПСК 21.039121400
Власть29,9 В
Сигнал29,9 В
Власть29,9 В
Сигнал29,9 В
Власть32 В
Сигнал32 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
