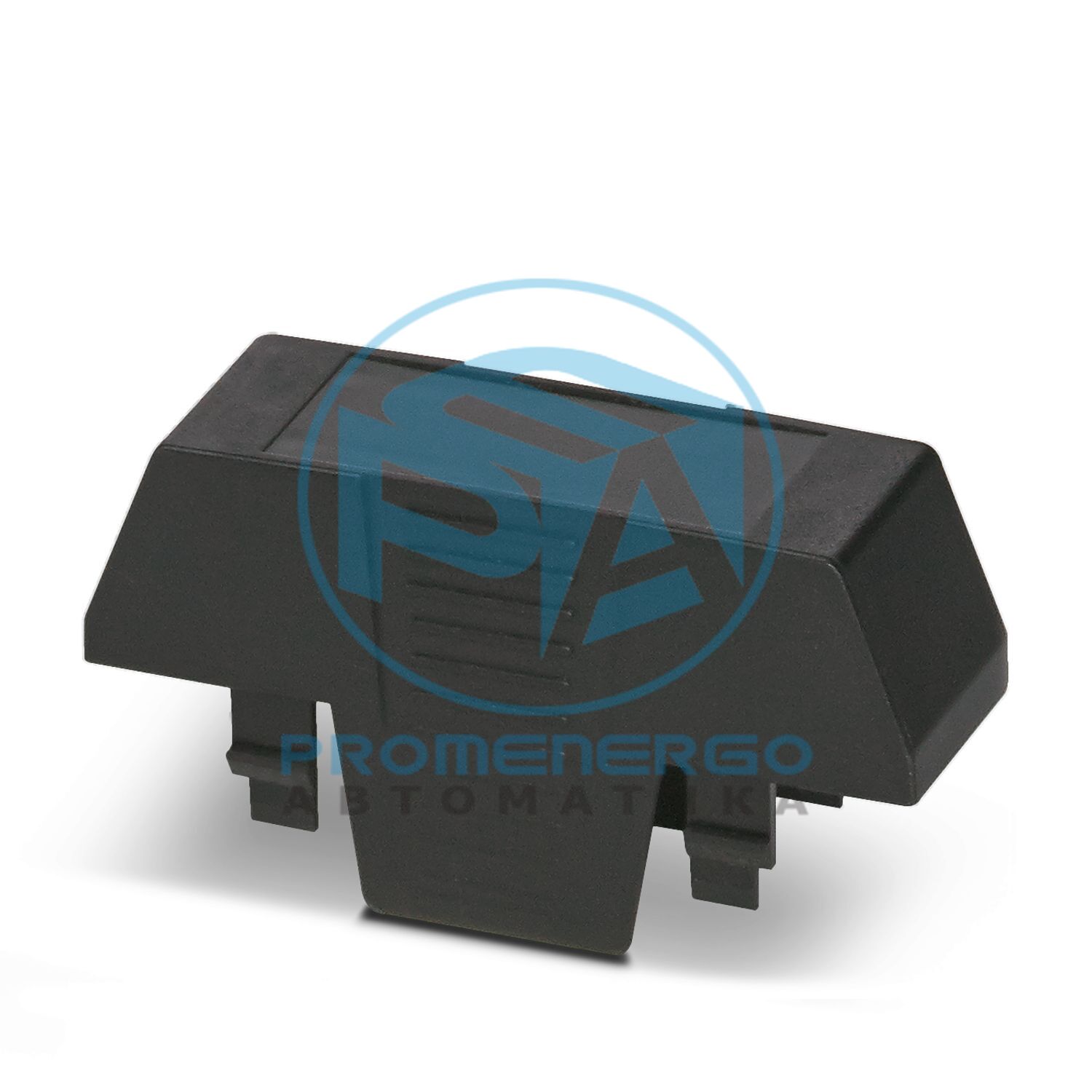

EH 22,5-C CS/ABS-PC BK9005 - Верхняя часть корпуса
EH 22,5-C CS/ABS-PC BK9005 - Верхняя часть корпуса
Корпус для DIN-рейки, Верхняя часть корпуса, высокое исполнение, без отверстия для подключения, ширина: 22,6 мм, высота: 75,26 мм, глубина: 36,95 мм, цвет: черный (аналогично RAL 9005)
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Тип продукта
Верхняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Базовое жилье
Серия корпуса
ЭХ
Семейство продуктов
ЭХ..АБС-ПК..
Количество (Отверстия для подключения)
0
Наличие вентиляционных отверстий
нет
Габаритный чертеж
Ширина
22,6 мм
Высота
75,26 мм
Глубина
36,95 мм
Глубина от опорной поверхности основания
19,95 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (верхняя часть корпуса)
черный (RAL 9005)
Материал Верхняя часть корпуса
АБС-ПК
Класс воспламеняемости согласно UL 94.
В0
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
80 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60998-1:2002-12
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
