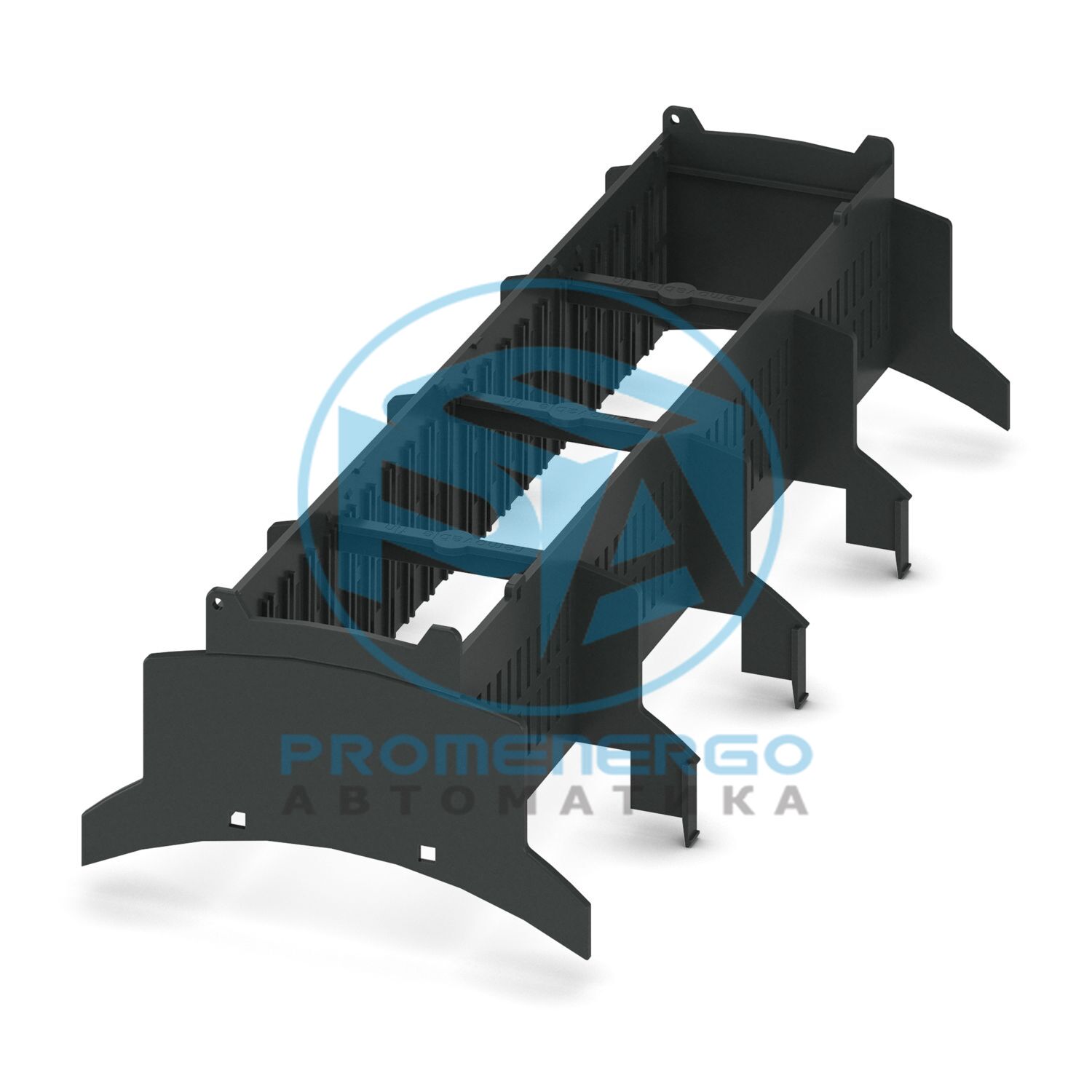

Корпус для DIN-рейки для использования в распределительных щитах в соответствии с DIN 43880, Верхняя часть корпуса (U22) с вентиляционными отверстиями, Монтажная глубина технологии подключения: 22,35 мм, ширина: 215,6 мм, высота: 89,7 мм, глубина: 54,85 мм, цвет: черный (аналогично RAL 9005)
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Тип продукта
Верхняя часть корпуса
Тип корпуса
Корпус для DIN-рейки для использования в распределительных щитах в соответствии с DIN 43880.
Тип корпуса
Корпуса для установки в модульных зданиях
Серия корпуса
до нашей эры
Семейство продуктов
215,6 г. до н.э.
Количество (Отверстия для подключения)
8
Наличие вентиляционных отверстий
да
Габаритный чертеж
Ширина
215,6 мм
Высота
89,7 мм
Глубина
54,85 мм
Горизонтальный шаг
12 Див.
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (верхняя часть корпуса)
черный (RAL 9005)
Материал Верхняя часть корпуса
ПК
Класс воспламеняемости согласно UL 94.
В0
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
50
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
