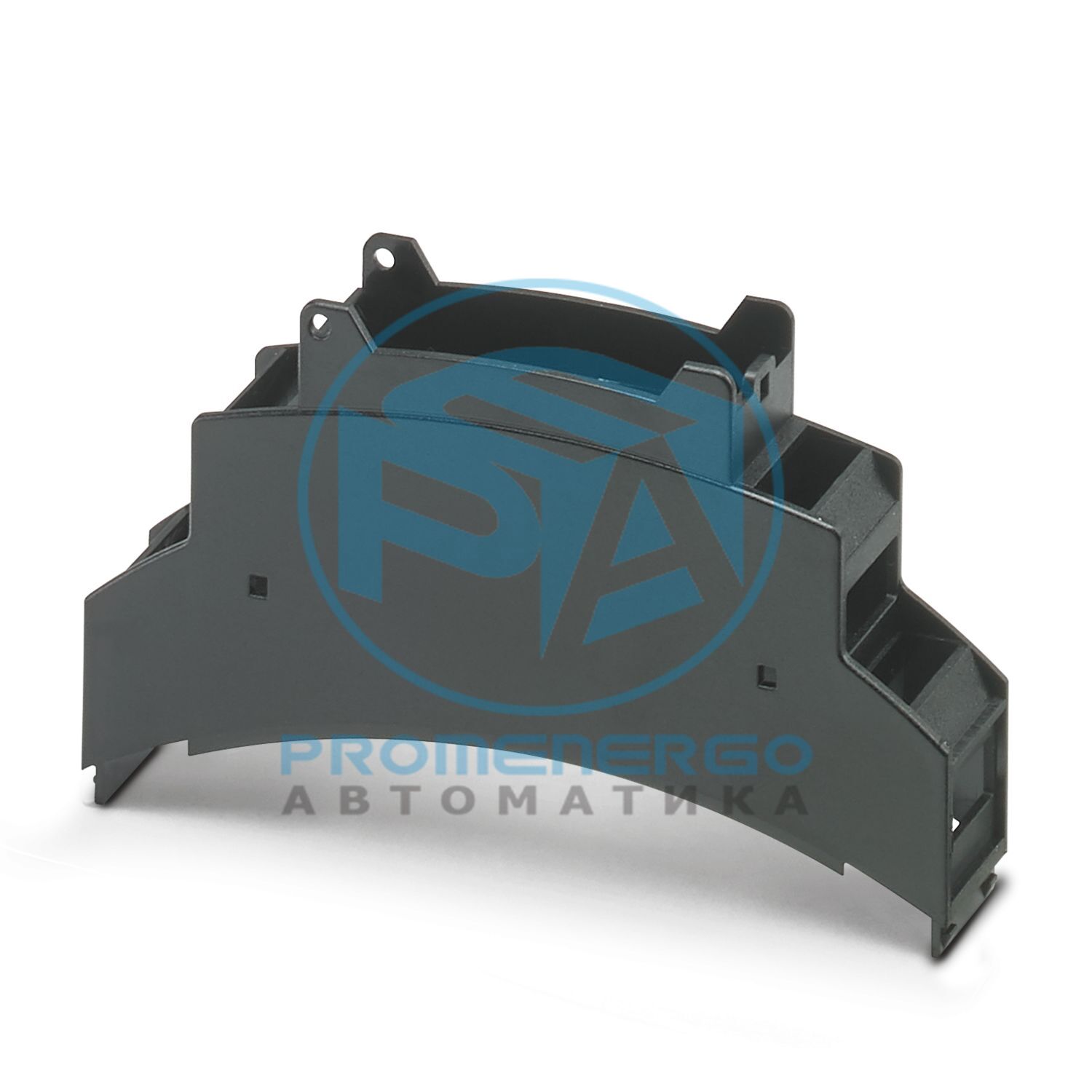

Корпус для DIN-рейки для использования в распределительных щитах согласно DIN 43880, Верхняя часть корпуса для клемм для печатных плат с винтовыми зажимами, ширина: 17,8 мм, высота: 89,7 мм, глубина: 53,4 мм, цвет: черный (аналогично RAL 9005)
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Тип продукта
Верхняя часть корпуса
Тип корпуса
Корпус для DIN-рейки для использования в распределительных щитах в соответствии с DIN 43880.
Тип корпуса
Корпуса для установки в модульных зданиях
Серия корпуса
до нашей эры
Семейство продуктов
17,8 г. до н.э..
Макс. количество позиций
16 (шаг: 3,5 мм)
Наличие вентиляционных отверстий
нет
Жилье Анзал дер Этаген (Макро)
2 (обе стороны)
Габаритный чертеж
Ширина
17,8 мм
Высота
89,7 мм
Глубина
53,4 мм
Горизонтальный шаг
1 Див.
Толщина печатной платы
1,4 мм...1,5 мм
Цвет (верхняя часть корпуса)
черный (RAL 9005)
Материал Верхняя часть корпуса
ПК
Класс воспламеняемости согласно UL 94.
В0
Температура окружающей среды
20 °С
Коэффициент уменьшения
1
Монтажное положение
вертикальный
Рассеяние мощности
2,95 Вт
Температура окружающей среды
30 °С
Коэффициент уменьшения
0.84
Монтажное положение
вертикальный
Рассеяние мощности
2,48 Вт
Температура окружающей среды
40 °С
Коэффициент уменьшения
0.72
Монтажное положение
вертикальный
Рассеяние мощности
2,12 Вт
Температура окружающей среды
50 °С
Коэффициент уменьшения
0.6
Монтажное положение
вертикальный
Рассеяние мощности
1,77 Вт
Температура окружающей среды
60 °С
Коэффициент уменьшения
0.48
Монтажное положение
вертикальный
Рассеяние мощности
1,42 Вт
Температура окружающей среды
70 °С
Коэффициент уменьшения
0.38
Монтажное положение
вертикальный
Рассеяние мощности
1,12 Вт
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
50
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
