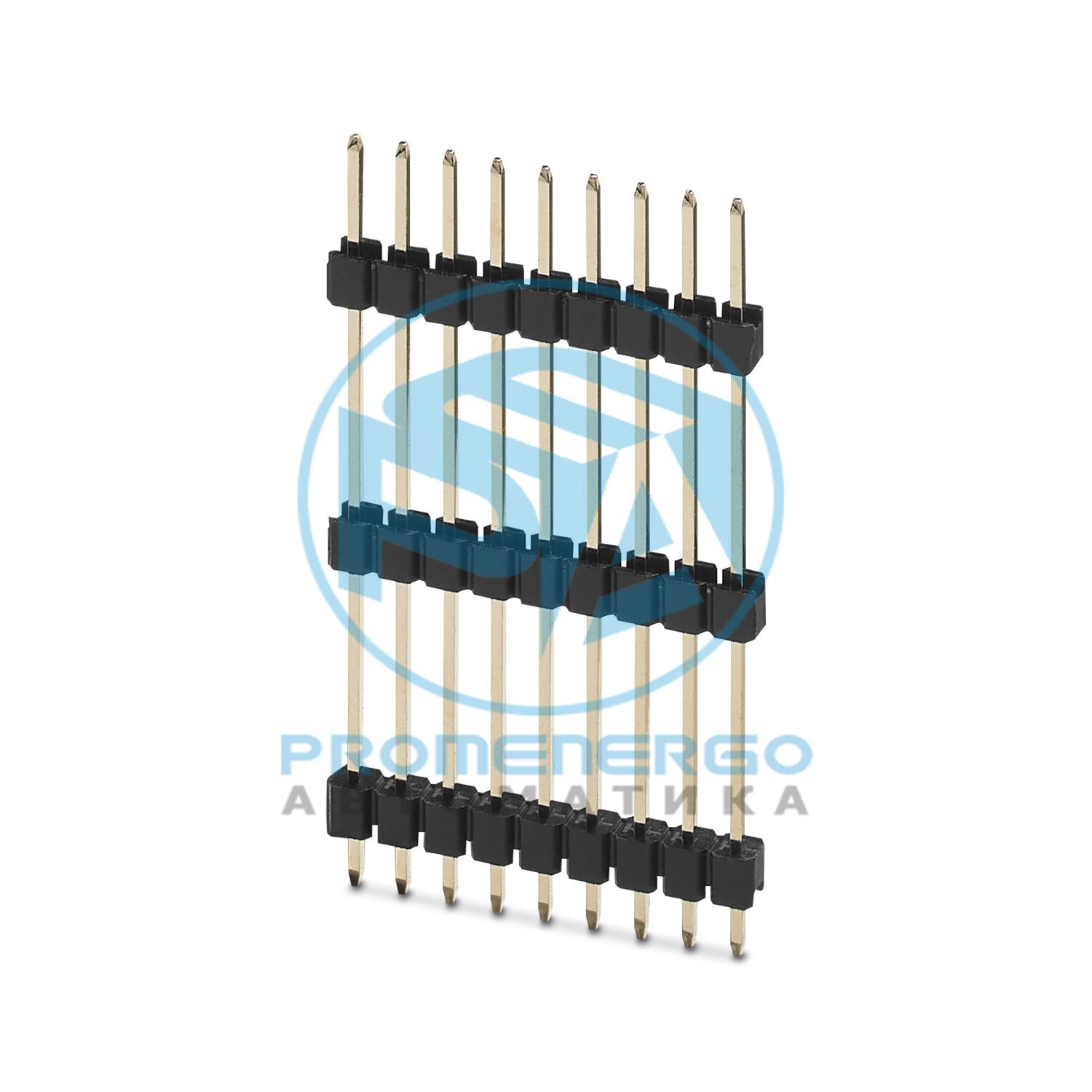

Штыревая планка, цвет: черный, номинальный ток: 3 А (на контакт), номинальное напряжение (III/2): 100 В, тип соединения контактов: Штыревой, количество потенциалов: 9, количество рядов: 1, количество позиций: 9, количество подключений: 9, шаг: 2,54 мм, монтаж: пайка THR, расположение выводов: Линейное распиновка, вывод под пайку [P]: 2,5 мм, фиксация: без, тип упаковки: упакован в картон
Технические характеристики
Тип продукта
Штыревая полоска
Семейство продуктов
ПСТД 0,65Х0,65/..-В
Тип
Штыревая полоска
Количество позиций
9
Подача
2,54 мм
Количество соединений
9
Количество строк
1
Количество потенциалов
9
Расположение контактов
Линейное крепление
Номинальный ток I Н
3 А (на контакт)
Контактное сопротивление
35,7 мОм
Номинальное напряжение (III/3)
60 В
Номинальное импульсное напряжение (III/3)
1,5 кВ
Номинальное напряжение (III/2)
100 В
Номинальное импульсное напряжение (III/2)
1,5 кВ
Номинальное напряжение (II/2)
150 В
Номинальное импульсное напряжение (II/2)
1,5 кВ
Тип крепления
THR пайка
Расположение контактов
Линейное крепление
Контактный материал
Медный сплав
Характеристики поверхности
Полностью позолоченный
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
2,54 мм
Ширина [ш]
22,86 мм
Высота [ч]
38,2 мм
Длина [л]
2,5 мм
Длина вывода для пайки [P]
2,5 мм
Размеры штифта
0,635 х 0,635 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Номинальное напряжение изоляции (III/3)
60 В
Номинальное импульсное напряжение (III/3)
1,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
0,8 мм
минимальный путь утечки (III/3)
1,6 мм
Номинальное напряжение изоляции (III/2)
100 В
Номинальное импульсное напряжение (III/2)
1,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
0,5 мм
минимальный путь утечки (III/2)
0,71 мм
Номинальное напряжение изоляции (II/2)
150 В
Номинальное импульсное напряжение (II/2)
1,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
0,5 мм
минимальный путь утечки (II/2)
0,8 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
1,75 кВ
Контактное сопротивление R 1
35,7 мОм
Контактное сопротивление R 2
35,7 мОм
Циклы установки/извлечения
25
Спецификация
ДИН 50018:2013-05
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
0,84 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
20 м/с2
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
150 м/с2
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
