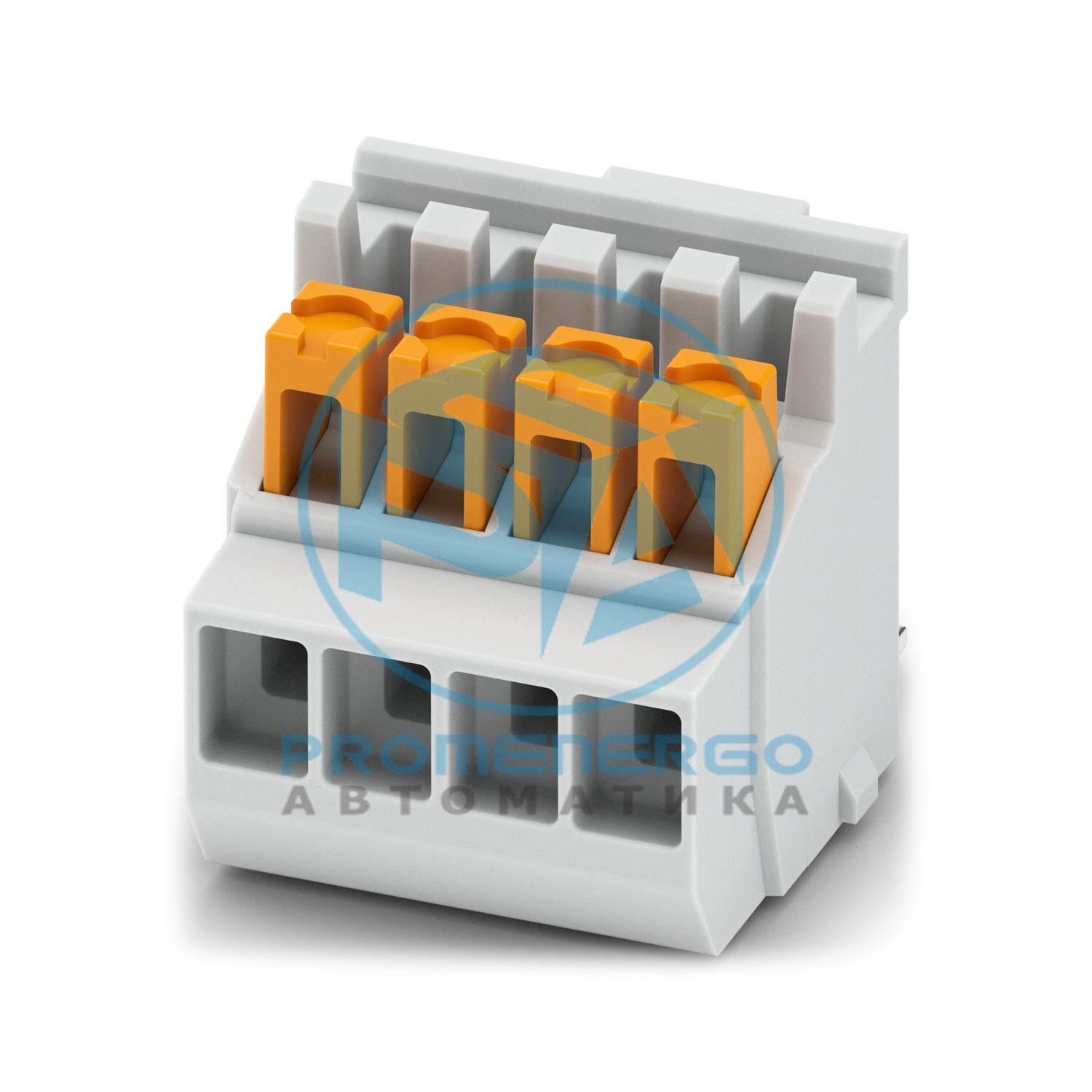

FKDSO 1,5/4-L KMGY - Клеммная колодка для печатной платы
FKDSO 1,5/4-L KMGY - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм 2 , количество рядов: 1, количество позиций в ряду: 4, ассортимент продукции: FKDSO 1,5/..-L, метод подключения: пружинное соединение Push-in, монтаж: пайка волной, направление подключения проводника/платы: 0 °, цвет: светло-серый, количество выводов под пайку на каждый потенциал: 1
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
ФКДСО 1,5/..-Л
Количество позиций
4
Количество строк
1
Припаиваем контакты на потенциал
1
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Номинальное напряжение (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Номинальное сечение
1,5 мм2
Способ подключения
Пружинное соединение Push-in
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2 (При подключении и, возможно, регулировке одножильного провода сечением 1,5 мм2 механические боковые силы, которые могут воздействовать на клеммный блок, должны поглощаться боковой опорой.)
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1 мм2
Длина зачистки
10 мм
Тип крепления
Волновая пайка
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (Sn)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ ГФ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
3,5 мм
Размеры штифта
0,6 х 0,8 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
63 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
1,6 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
0,8 мм
Номинальное напряжение изоляции (II/2)
250 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,25 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
20 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
