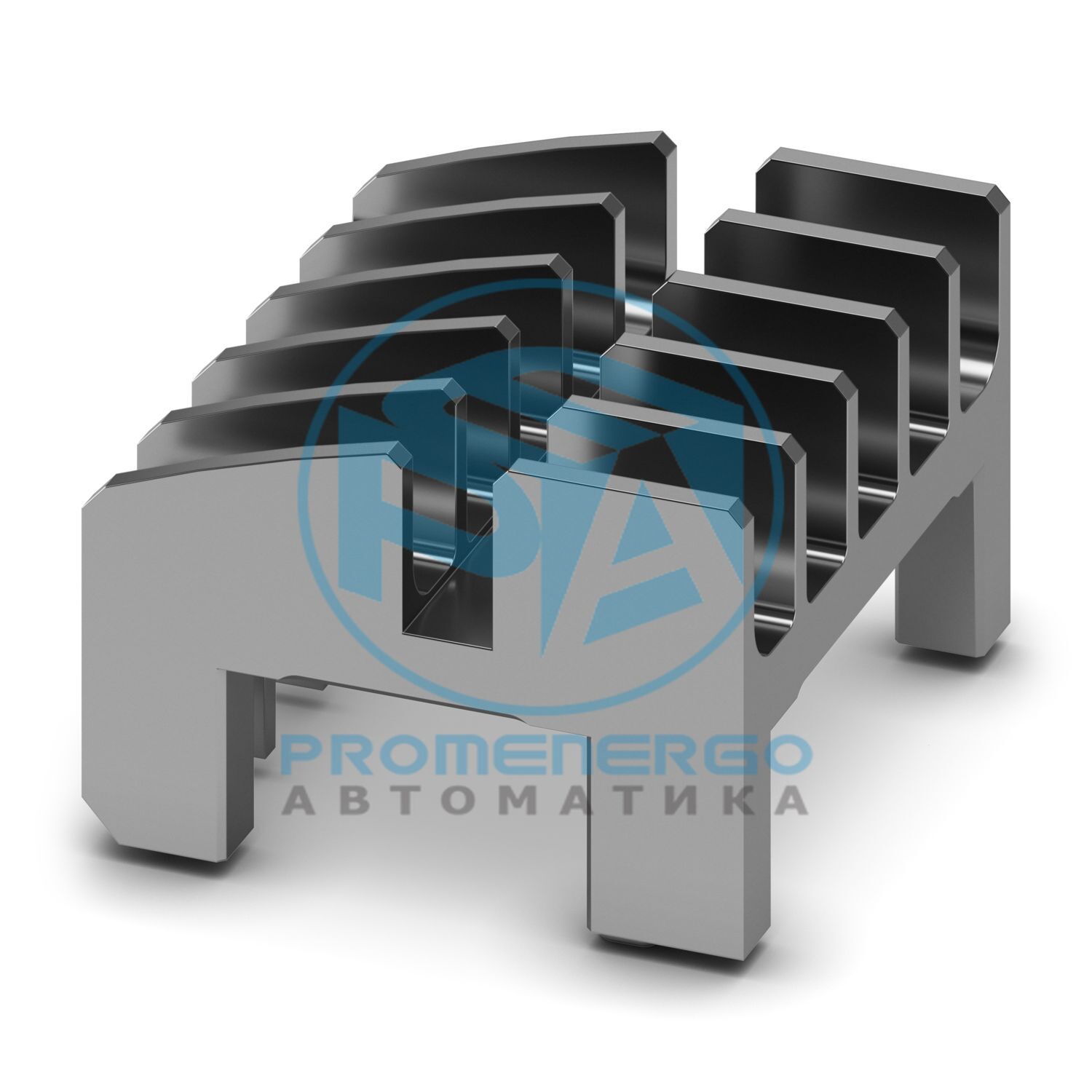

Радиатор для серии корпуса: BC, тип: Радиатор, материал: Алюминий, анодированный, ассортимент продукции: BC 53,6.., ширина: 46,9 мм, высота: 28,7 мм. Для крепления компонентов используйте только винты, указанные в принадлежностях.
Технические характеристики
Примечание по сборке
Для крепления компонентов используйте только винты, указанные в аксессуарах.
Информация о заказе:
Крепежные винты не входят в стандартную комплектацию.
Общий
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Общий
Возможно индивидуальное фрезерование.
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Тип продукта
Радиатор
Тип корпуса
Радиатор
Серия корпуса
до нашей эры
Семейство продуктов
53,6 г. до н.э.
Ширина
46,9 мм
Высота
28,7 мм
Длина
43,85 мм
Толщина базовой панели [b]
4,8 мм
Габариты
x 12 мм (Базовый зазор)
Цвет (радиатор)
алюминиевый цвет
Материал
Алюминий
Характеристики поверхности
анодированный
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
ВДМА 24364:2018-05
Результат
Тест пройден
Макс. IP-код для достижения
IP20
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 55 °С
Температура окружающей среды (сборка)
-5 °С ... 100 °С
Тип крепления
Винтовое крепление
Момент затяжки/скорость
Винтовое соединение с платой: 0,6-0,7 Нм / 500-1000 об/мин.
