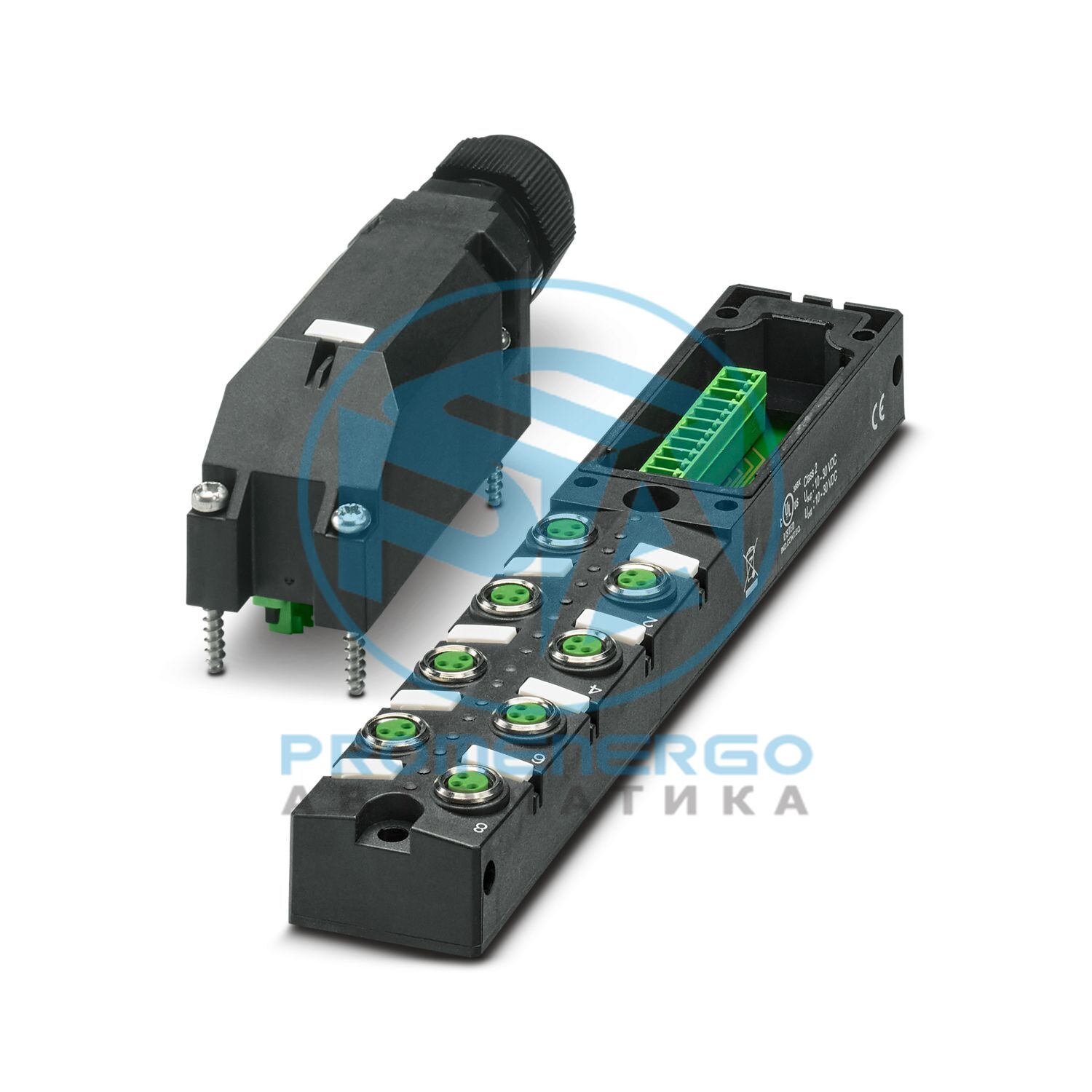

Распределительная коробка, применение: Стандарт, способ подключения: гнездо М8 Металл, количество слотов: 8, количество позиций: 3, кодировка: А, назначение слотов: одинарное, индикация состояния: да, PNP; подключение главного кабеля: вставное винтовое соединение 180°, экранирование: нет
Технические характеристики
Примечание относительно документации
Подробную информацию об используемых разъемах печатной платы см. в технических данных MC 1,5/10-STF-3,5 (1847204).
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по применению
Перед вводом в эксплуатацию неиспользуемые слоты необходимо загерметизировать. Подходящие уплотнительные элементы можно найти в разделе «Принадлежности».
Тип продукта
Распределительная коробка
Приложение
Стандартный
Количество позиций
3
Количество слотов
8
Кодирование
А
ВЕЛ
да
Контролируемая функция
Напряжение питания
Оптическое представление
Зеленый светодиод
Макс. рабочее напряжение U макс.
30 В постоянного тока
Локальная диагностика
Напряжение питания Зеленый светодиод
Номинальное напряжение U N
24 В постоянного тока
Номинальный ток, общий
8 А
Макс. текущая пропускная способность на путь
2 А
Текущая пропускная способность на слот
2 А
Система подключения датчика/исполнительного устройства
гнездо М8
Сечение проводника Гибкая сигнальная линия
0,14 мм2 ... 1,5 мм2
Сечение проводника Гибкий источник питания
0,14 мм2 ... 1,5 мм2
Сечение подключения AWG Гибкая сигнальная линия
26 ... 16
Сечение подключения AWG Гибкий источник питания
26 ... 16
Длина зачистки Сигнальная линия
7 мм
Длина зачистки оболочки
70 мм (главный кабель)
Момент затяжки винта крышки
1 Нм
Момент затяжки крепежного винта для крепления корпуса
0,8 Нм
Слот/положение = цвет провода или соединение
1/4 (А) = 1/4
Индикация состояния присутствует
да
Габаритный чертеж
Ширина
30 мм
Высота
49 мм
Длина
181 мм
Размер ключа, накидная гайка
24 мм
Размер ключа, контргайка
24 мм
Материал Резьбовая втулка
Медный сплав
Материал корпуса
ПБТ
Материал Формовочная масса
ПУР
Материал уплотнения
ФКМ
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПБТ
Материал контакта, сторона главного кабеля
медный сплав
Материал держателя контактов на стороне главного кабеля
Пенсильвания
Материал контактной поверхности со стороны главного кабеля
