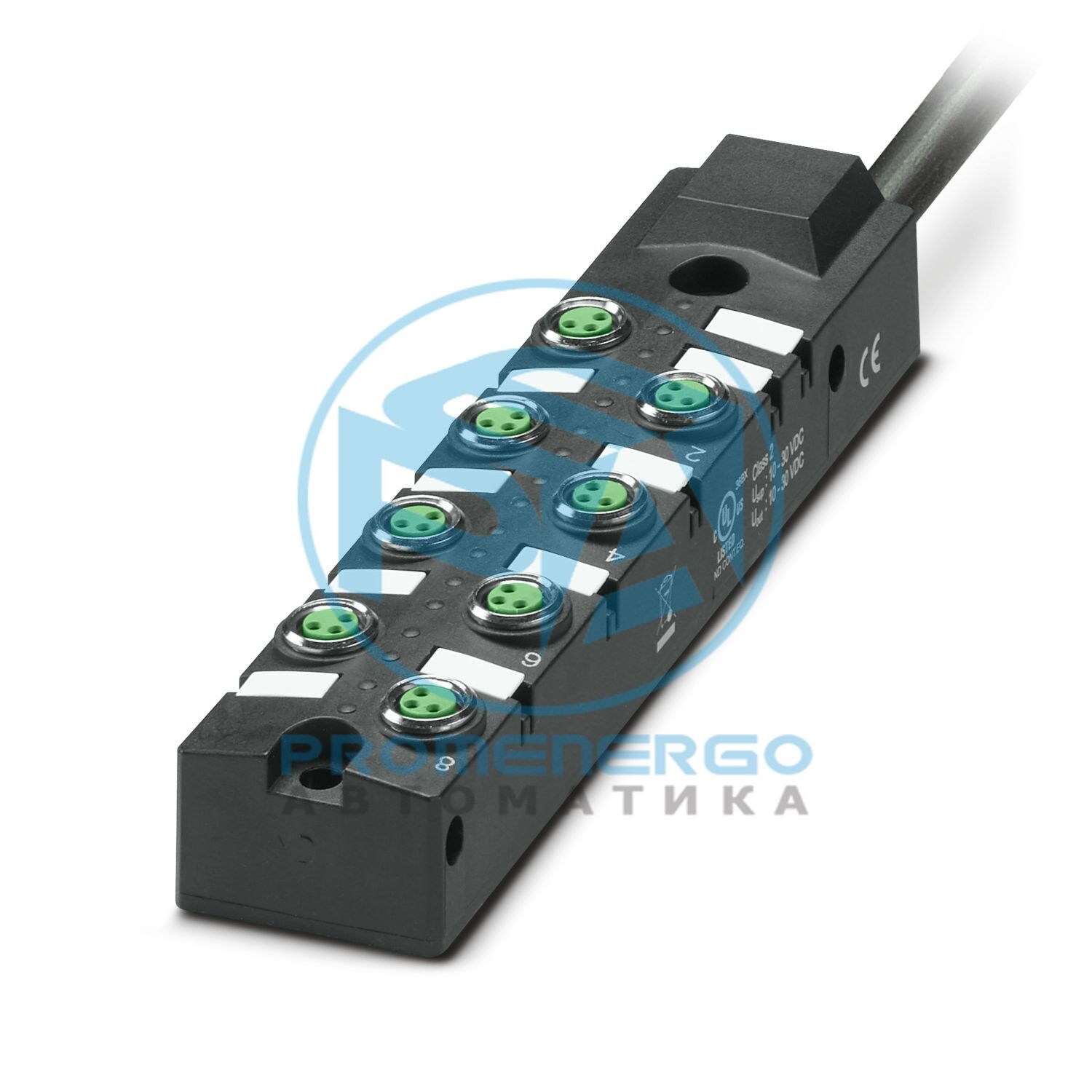

SACB- 8/3-L-10,0PUR-M8 HD - Коробка распределительная

Распределительная коробка, применение: Стандарт, способ подключения: гнездо М8 Металл, количество слотов: 8, количество позиций: 3, кодировка: А, назначение слотов: одинарное, индикация состояния: да, PNP; главное кабельное соединение: фиксированное соединение 180°, полиуретан/ПВХ, длина кабеля: 10 м, экранирование: нет

Технические характеристики

Примечание по сборкеПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по применениюПеред вводом в эксплуатацию неиспользуемые слоты необходимо загерметизировать. Подходящие уплотнительные элементы можно найти в разделе «Принадлежности».
Тип продуктаРаспределительная коробка
ПриложениеСтандартный
Количество позиций3
Количество слотов8
КодированиеА
ВЕЛда
Контролируемая функцияНапряжение питания
Оптическое представлениеЗеленый светодиод
Макс. рабочее напряжение U макс.30 В постоянного тока
Локальная диагностикаНапряжение питания Зеленый светодиод
Номинальное напряжение U N24 В постоянного тока
Номинальный ток, общий6 А
Макс. текущая пропускная способность на путь2 А
Текущая пропускная способность на слот2 А
Система подключения датчика/исполнительного устройствагнездо М8
Затяжка кабеля датчика/исполнительного устройства с моментом затяжки0,2 Нм
Слот/положение = цвет провода или соединение1/4 (А) = БЕЛ.
Индикация состояния присутствуетда

Габаритный чертеж

Ширина30 мм
Высота20 мм
Длина129,5 мм
Материал Резьбовая втулкаМедный сплав
Материал корпусаПБТ
Материал Формовочная массаПУР
Материал уплотненияФКМ
Контактный материалCuZn
Материал контактной поверхностиНи/Ау
Материал контактного носителяПБТ

Габаритный чертеж

Длина кабеля10 м
Вес кабеля92 кг/км
Стиль UL AWM20549
Количество позиций10
Экранированныйнет
Тип кабеляПУР/ПВХ черный [PUR]
Сигнальная линия структуры проводника19х 0,15 мм
Сигнальная линия AWG22
Структура проводника, подача напряжения42х0,15 мм
источник питания AWG18
Сечение проводника8x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,3 мм +/-0,1 мм (сигнальная линия)
Внешний диаметр кабеля7,90 мм +/-0,2 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветчерный RAL 9005
Материал проводникаГолые медные провода
Материал изоляции проводовПВХ
Одиночный провод, цветкоричневый, синий, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый
Толщина внутренней оболочки>= 0,15 мм
Толщина внешней оболочки>= 0,38 мм
Общий поворотПровода скручены слоями
Номинальное напряжение, кабель300 В
Испытательное напряжение2000 В
Минимальный радиус изгиба, фиксированная установка7,5 х Д
Минимальный радиус изгиба, гибкая установка10 х Д
Наименьший радиус изгиба, фиксированная установка60 мм
Наименьший радиус изгиба, подвижная установка79 мм
Динамическая нагрузка (изгиб)Макс. Циклы гибки: 1500000, Радиус изгиба: 79 мм, Путь перемещения: 2 м, Скорость перемещения: 2 м/с
ОгнестойкостьDIN EN 50265
Устойчивость к маслусогласно VDE 0472 часть 803
Другое сопротивлениеВысокая устойчивость к кислотам, щелочным растворам и растворителям.
Особые свойстваБез силикона
Температура окружающей среды (рабочая)-40 °C ... 90 °C (кабель, стационарная прокладка)
Степень защитыIP67
Температура окружающей среды (рабочая)-25 °С ... 80 °С
Стандартное обозначениеРазъем М8
Стандарты/спецификацииМЭК 61076-2-104
Номер позиции1197236
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажИИ
Ключ продуктаAF3BCA
GTIN4063151256548
Вес за штуку (включая упаковку)1,110 г
Вес за штуку (без упаковки)1,118 г
Номер таможенного тарифа85444290
Страна происхожденияDE
ЭКЛАСС-13.027440108
ЭКЛАСС-15.027440108
ЭТИМ 10.0EC002585
СПСК 21.031251500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
