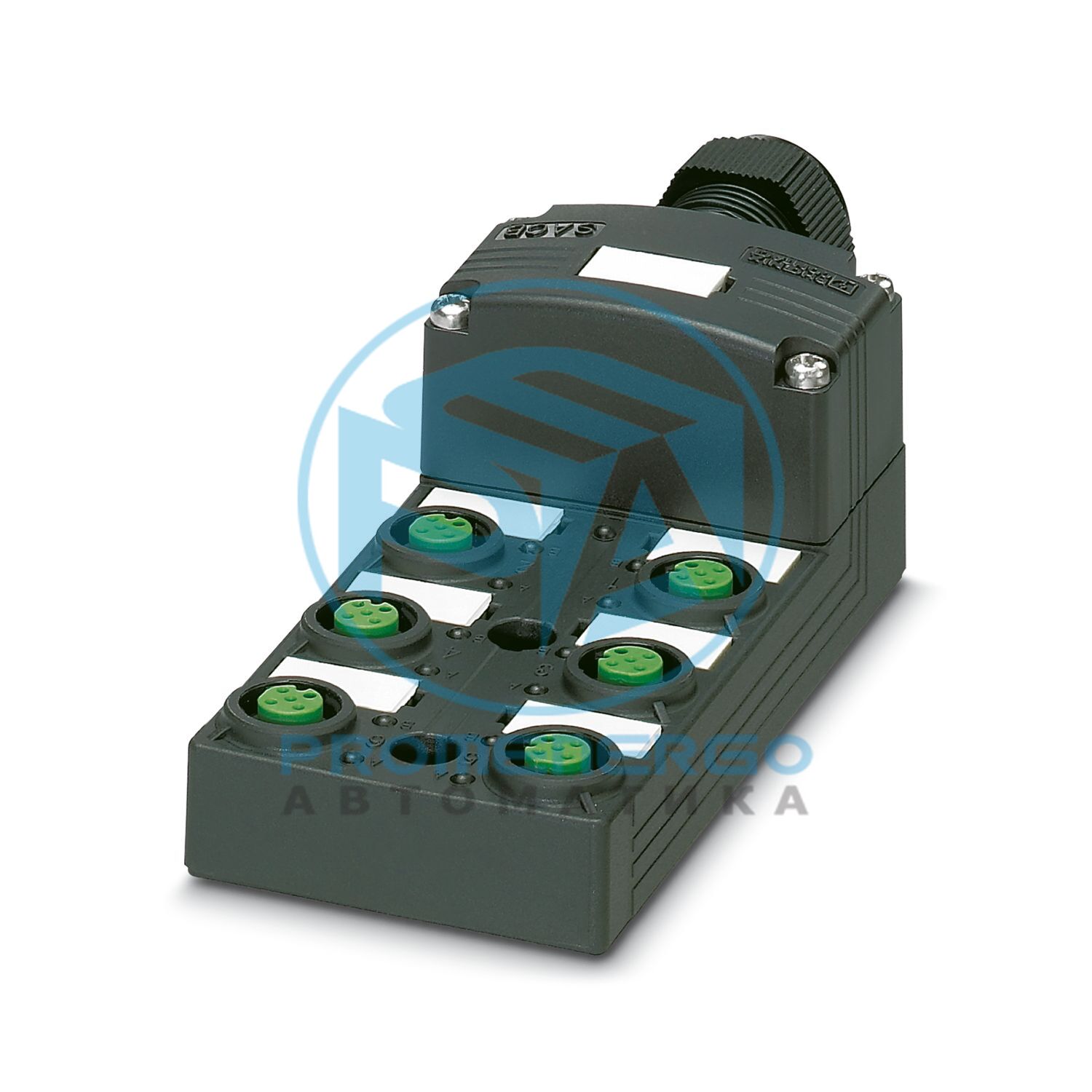

Распределительная коробка, применение: Стандарт, способ подключения: Розетка М12 Пластик, количество слотов: 6, количество позиций: 5, кодировка: А, назначение слотов: Двойной, Индикация состояния: нет, Универсальная; подключение основного кабеля: Пружинное соединение 180°, экранирование: нет
Технические характеристики
Общий
При подключении сигнальных линий к черным клеммным колодкам печатной платы используйте отвертку 0,4 x 2,0 мм. Черные клеммы для печатных плат требуют минимального приложения силы. Отвертка: SZS 0,4X2,0 - 1205202 Использование более крупных отверток или чрезмерная сила могут повредить клеммные колодки печатной платы. При использовании наконечников провода можно вставлять прямо в клеммные колодки печатной платы, не открывая зону зажима.
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по применению
Перед вводом в эксплуатацию неиспользуемые слоты необходимо загерметизировать. Подходящие уплотнительные элементы можно найти в разделе «Принадлежности».
Тип продукта
Распределительная коробка
Приложение
Стандартный
Количество позиций
5
Количество слотов
6
Кодирование
А
ВЕЛ
нет
Номинальное напряжение U N
120 В переменного тока
Номинальный ток, общий
12 А
Макс. текущая пропускная способность на путь
2 А
Текущая пропускная способность на слот
4 А
Система подключения датчика/исполнительного устройства
Розетка М12
Сечение проводника Гибкая сигнальная линия
0,2 мм2 ... 0,5 мм2
Сечение проводника Гибкий источник питания
0,2 мм2 ... 1,5 мм2
Сечение подключения AWG Гибкая сигнальная линия
24 ... 20
Сечение подключения AWG Гибкий источник питания
24 ... 16
Длина зачистки Сигнальная линия
6 мм
Длина зачистки Источник питания
10 мм
Длина зачистки оболочки
50 мм (главный кабель)
Момент затяжки винта крышки
1 Нм
Затяжка кабеля датчика/исполнительного устройства с моментом затяжки
0,4 Нм
Момент затяжки крепежного винта для крепления корпуса
