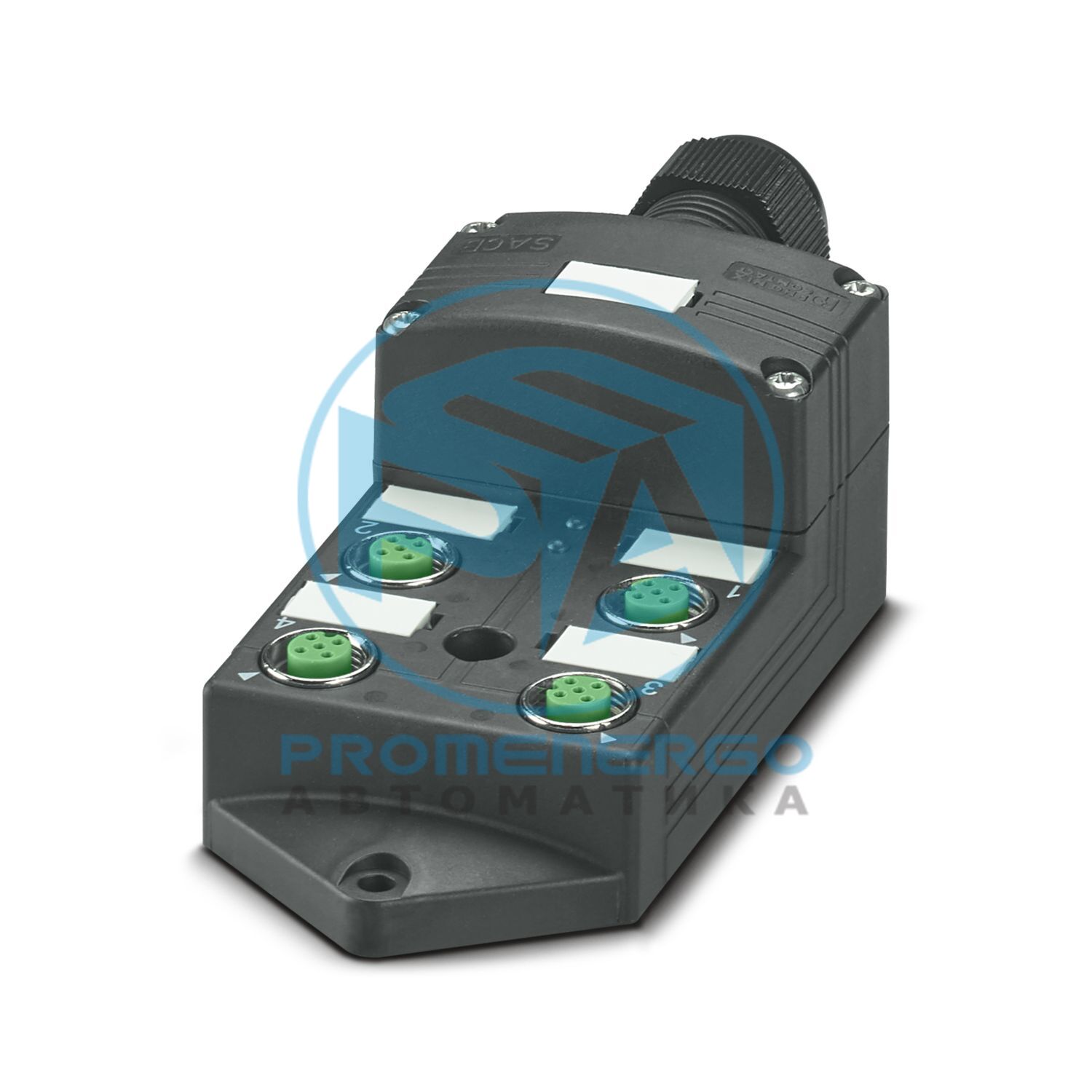

Распределительная коробка, применение: Стандартное, расширенные требования, способ подключения: Розетка М12 Металл, количество слотов: 4, количество позиций: 4, кодировка: А, назначение слотов: одинарное, индикация состояния: нет, Универсальная; подключение главного кабеля: вставное винтовое соединение 180°, экранирование: нет
Технические характеристики
Примечание относительно документации
Подробную информацию об используемых разъемах печатной платы см. в технических данных MC 1,5/10-STF-3,5 (1847204).
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по применению
Перед вводом в эксплуатацию неиспользуемые слоты необходимо загерметизировать. Подходящие уплотнительные элементы можно найти в разделе «Принадлежности».
Тип продукта
Распределительная коробка
Приложение
Стандартные, расширенные требования
Количество позиций
4
Количество слотов
4
Кодирование
А
ВЕЛ
нет
Макс. рабочее напряжение U макс.
135 В
Номинальное напряжение U N
120 В переменного тока
Номинальный ток, общий
10 А
Макс. текущая пропускная способность на путь
2 А
Текущая пропускная способность на слот
4 А
Система подключения датчика/исполнительного устройства
Розетка М12
Сечение проводника Гибкая сигнальная линия
0,14 мм2 ... 1,5 мм2
Сечение проводника Гибкий источник питания
0,14 мм2 ... 1,5 мм2
Сечение подключения AWG Гибкая сигнальная линия
26 ... 16
Сечение подключения AWG Гибкий источник питания
26 ... 16
Длина зачистки Сигнальная линия
7 мм
Длина зачистки оболочки
50 мм (главный кабель)
Момент затяжки винта крышки
0,35 Нм
Затяжка кабеля датчика/исполнительного устройства с моментом затяжки
0,4 Нм
Момент затяжки крепежного винта для крепления корпуса
0,5 Нм
Момент затяжки накидной гайки
2,5 Нм
Слот/положение = цвет провода или соединение
1/4 (А) = 1/4
Индикация состояния присутствует
нет
Габаритный чертеж
Ширина
58 мм
Высота
45 мм
Длина
117 мм
Материал Резьбовая втулка
Литой цинк
Материал корпуса
ПБТ
Материал Формовочная масса
ПУР
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Контактный материал
Медный сплав
Материал контактной поверхности
позолоченный
Материал контактного носителя
Пенсильвания
Материал контакта, сторона главного кабеля
медный сплав
Материал держателя контактов на стороне главного кабеля
ПА 6.6 В0
Материал контактной поверхности со стороны главного кабеля
