SACB-4/ 4-L-C GG SCO P - Заголовок распределительной коробки
SACB-4/ 4-L-C GG SCO P - Заголовок распределительной коробки

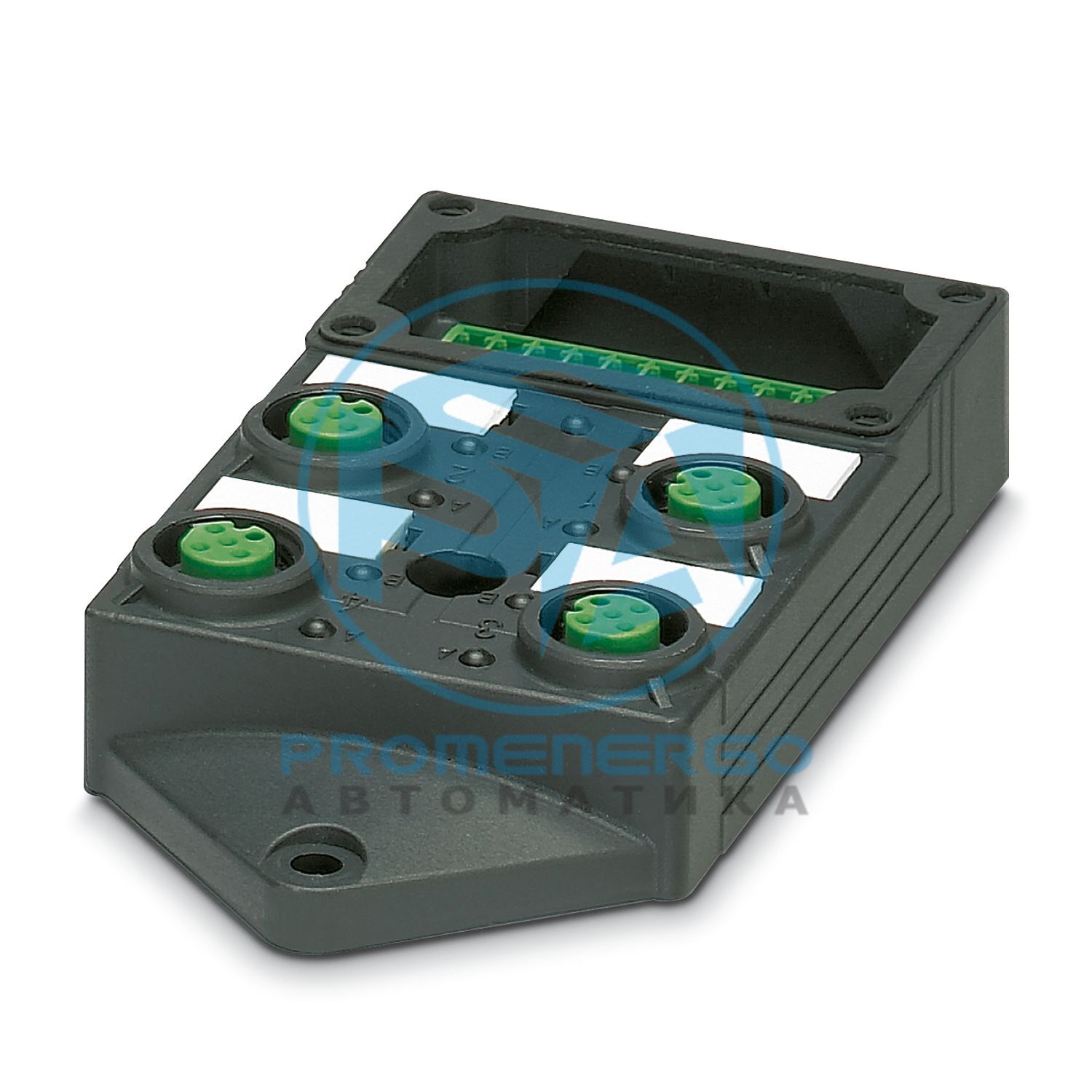

Разъём распределительной коробки, применение: Стандарт, способ подключения: гнездо M12 Пластик, количество слотов: 4, количество позиций: 4, кодировка: A, назначение слотов: одинарное, индикация состояния: да, PNP; подключение главного кабеля: вставное винтовое соединение, экранирование: нет
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по применению
Перед вводом в эксплуатацию неиспользуемые слоты необходимо загерметизировать. Подходящие уплотнительные элементы можно найти в разделе «Принадлежности».
Тип продукта
Заголовок со слотами для метрических измерений
Приложение
Стандартный
Количество позиций
4
Количество слотов
4
Кодирование
А
ВЕЛ
да
Контролируемая функция
Напряжение питания
Оптическое представление
Зеленый светодиод
Макс. рабочее напряжение U макс.
30 В постоянного тока
Локальная диагностика
Напряжение питания Зеленый светодиод
Номинальное напряжение U N
24 В постоянного тока
Номинальный ток, общий
10 А
Макс. текущая пропускная способность на путь
2 А
Текущая пропускная способность на слот
4 А
Индикация состояния присутствует
да
Габаритный чертеж
Ширина
54 мм
Высота
19 мм
Длина
117 мм
Материал Резьбовая втулка
ПБТ
Материал корпуса
ПБТ
Материал Формовочная масса
ПУР
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Контактный материал
Медный сплав
Материал контактной поверхности
позолоченный
Материал контактного носителя
Пенсильвания
Материал контакта, сторона главного кабеля
медный сплав
Материал держателя контактов на стороне главного кабеля
Пенсильвания
Материал контактной поверхности со стороны главного кабеля
