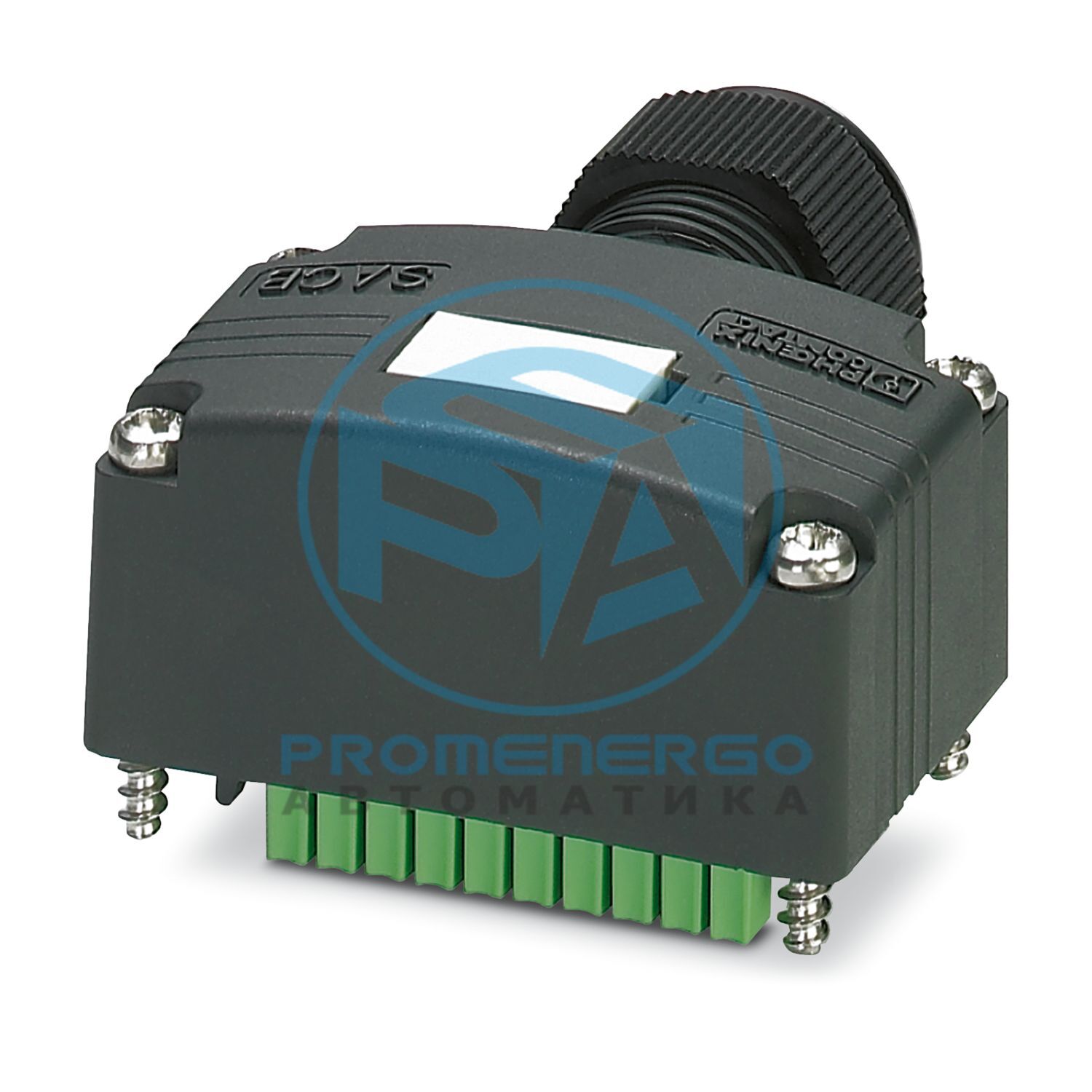

Соединительный кожух со встроенным разъемом с винтовым соединением, для коробок датчиков/исполнительных устройств с металлической резьбой M12 или соединением QUICKON и подключением главного кабеля, на 4, 6 или 8 слотов
Технические характеристики
Примечание относительно документации
Подробную информацию об используемых разъемах печатной платы см. в технических данных MC 1,5/10-STF-3,5 (1847204).
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Разъём hood
Приложение
Коробка датчиков/исполнительных устройств
Количество слотов
8
Кодирование
А
ВЕЛ
нет
Номинальное напряжение U N
120 В переменного тока
Номинальный ток, общий
10 А
Макс. текущая пропускная способность на путь
2 А
Текущая пропускная способность на слот
4 А
Система подключения датчика/исполнительного устройства
Розетка М12
Способ подключения
Съемное винтовое соединение
Сечение проводника Гибкая сигнальная линия
0,14 мм2 ... 1,5 мм2
Сечение проводника Гибкий источник питания
0,14 мм2 ... 1,5 мм2
Сечение подключения AWG Гибкая сигнальная линия
26 ... 16
Сечение подключения AWG Гибкий источник питания
26 ... 16
Длина зачистки Сигнальная линия
7 мм
Длина зачистки оболочки
50 мм (главный кабель)
Момент затяжки винта крышки
0,35 Нм
Слот/положение = цвет провода или соединение
1/4 (А) = 1/4 = БЕЛ.
Индикация состояния присутствует
нет
Ширина
58 мм
Высота
21 мм
Длина
34 мм
Материал корпуса
ПБТ
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал контакта, сторона главного кабеля
медный сплав
Материал держателя контактов на стороне главного кабеля
Пенсильвания
Материал контактной поверхности со стороны главного кабеля
позолоченный
Внешний диаметр кабеля
7 мм... 12 мм
Способ подключения
Съемное винтовое соединение
Степень защиты
IP65
Температура окружающей среды (рабочая)
-30 °С ... 80 °С
Номер позиции
1516713
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF3CCG
GTIN
4017918967444
Вес за штуку (включая упаковку)
72,7 г
Вес за штуку (без упаковки)
55,8 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440111
ЭКЛАСС-15.0
27440111
ЭТИМ 10.0
EC003558
СПСК 21.0
31251500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
