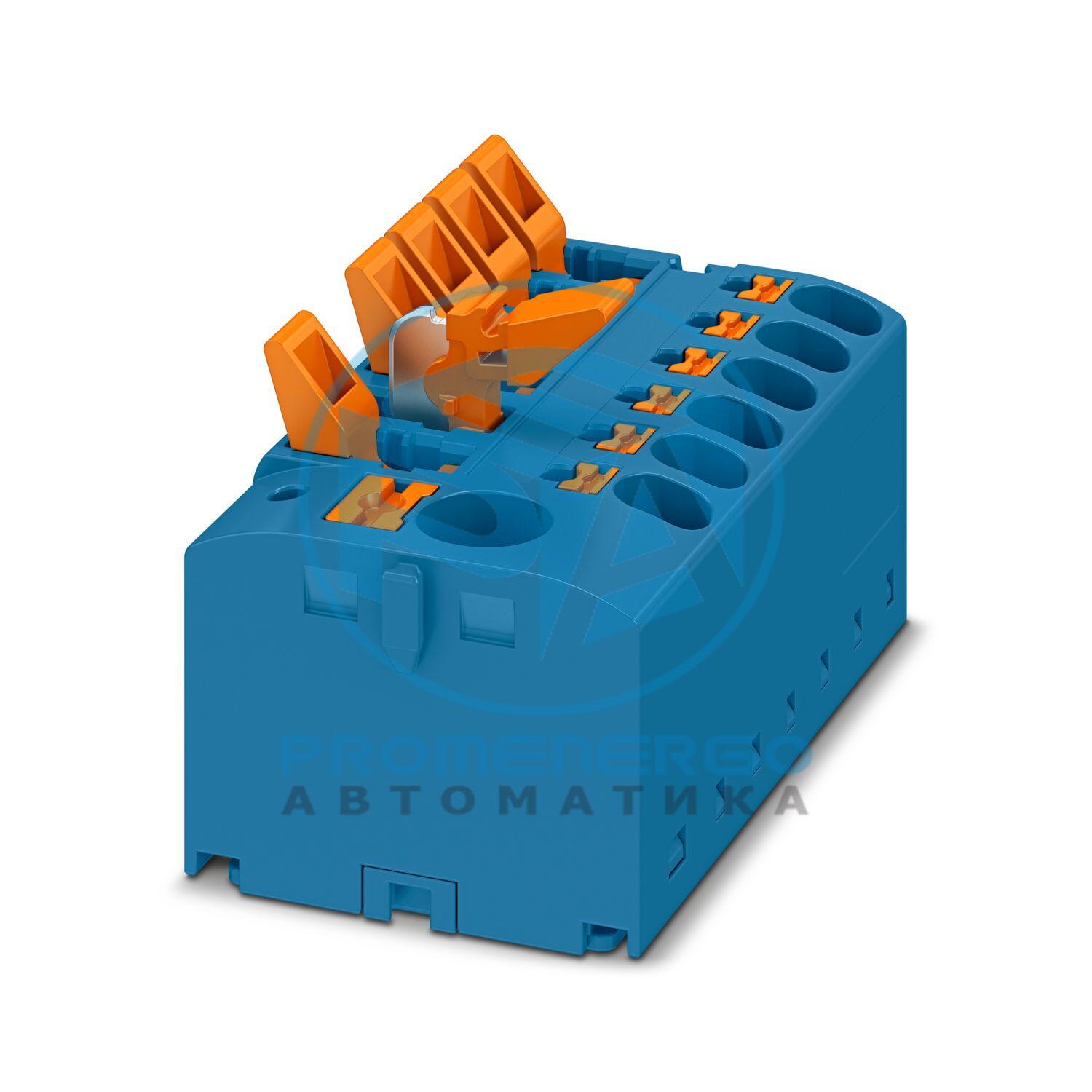

PTFIX 6/6X2,5-MTL BU - Функциональный распределительный блок
PTFIX 6/6X2,5-MTL BU - Функциональный распределительный блок
Функциональный распределительный блок, базовая клеммная колодка с вводом и разъединителем в ответвлениях, отключение с помощью отвертки или вручную, ном. напряжение: 400 В, номинальный ток: 20 А, Контакт нагрузки, метод подключения: Зажим Push-in, Номинальное сечение: 2,5 мм 2 , сечение: 0,14 мм 2 - 4 мм 2 , Сетевой контакт, метод подключения: Зажим Push-in, Номинальное сечение: 6 мм 2 , сечение: 0,5 мм 2 - 10 мм 2 , монтаж: для защелкивания на адаптере DIN-рейки, Прямой монтаж с фланец, Свободноподвесной, цвет: синий
Технические характеристики
Тип продукта
Клеммный блок распределителя
Количество соединений
7
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Служебный вход
да
Количество соединений на уровень
7
Номинальное сечение
2,5 мм2
Номинальное сечение AWG
14
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
20 А
Максимальный ток нагрузки
20 А (при поперечном сечении провода 4 мм2)
Максимальный общий ток
57 А (при поперечном сечении провода 10 мм2)
Номинальное напряжение
400 В
Примечание
Стандарт IEC 60947-7-1 применяется к использованию монтажных принадлежностей.
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А5
Сечение проводника жесткое
0,5 мм2 ... 10 мм2
Сечение AWG
20 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 10 мм2
Сечение провода, гибкий [AWG]
20 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,5 мм2 ... 1,5 мм2
Номинальное сечение
6 мм2
Подключение в соотв. со стандартом
МЭК 60998-2-2
Номинальное напряжение
450 В (согласно IEC 60998-2-2)
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Сечение проводника, жесткое [AWG]
22 ... 18 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,75 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 2,5 мм2
Сечение проводника жесткое
1 мм2 ... 10 мм2
Сечение проводника, жесткое [AWG]
18 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
1,5 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1 мм2 ... 6 мм2
Ширина
47,6 мм
Высота
28,6 мм
Глубина
28,2 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Открытая боковая панель
Нет
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
