PTFIX 10/6X4-SILED 60 (5X20) - Функциональный распределительный блок
PTFIX 10/6X4-SILED 60 (5X20) - Функциональный распределительный блок

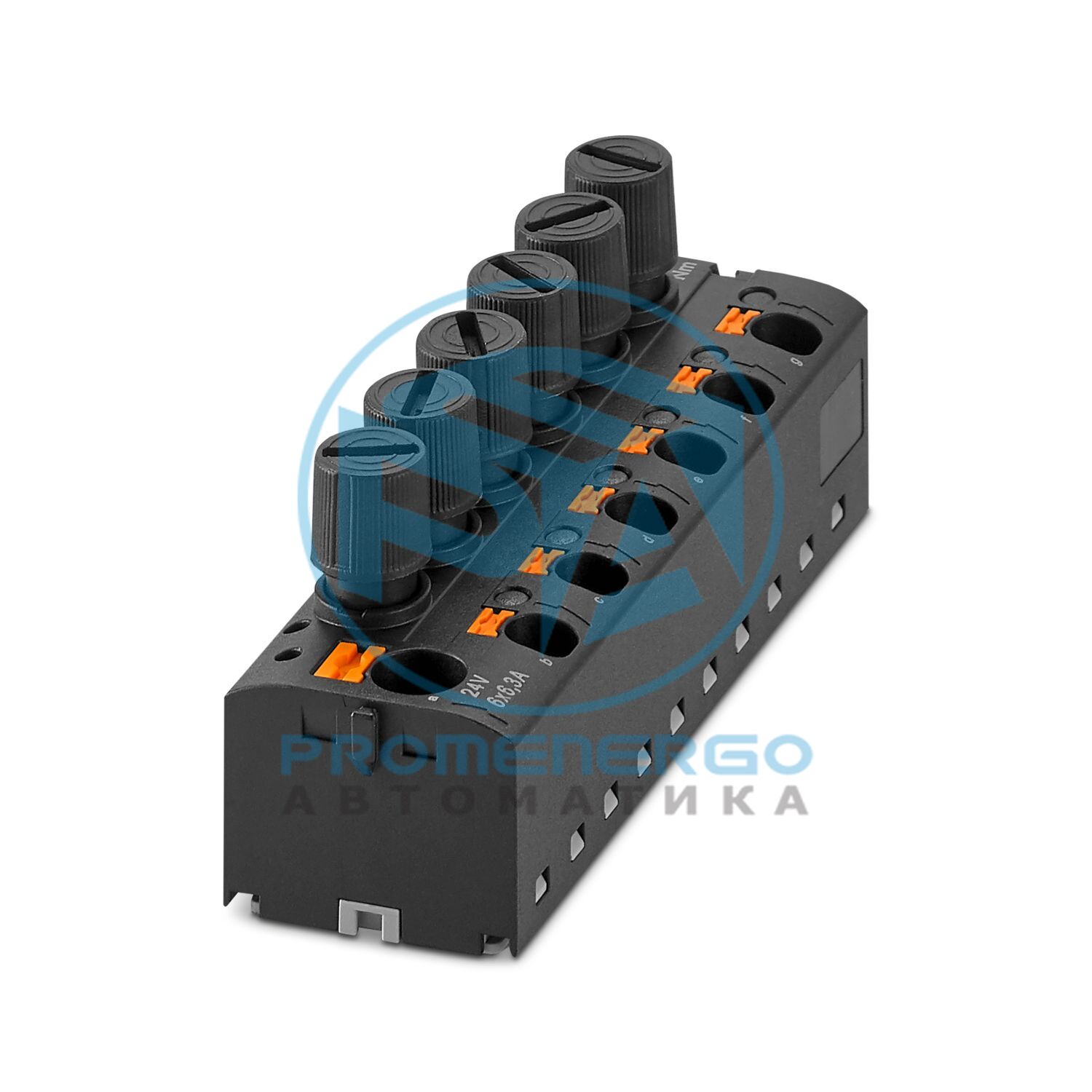

Функциональный распределительный блок, тип предохранителя: G/5 x 20, ном. напряжение: 60 В, номинальный ток: 6,3 А, метод подключения: Зажим Push-in, Контакт нагрузки, Номинальное сечение: 4 мм 2 , сечение: 0,2 мм 2 - 6 мм 2 , метод подключения: Зажим Push-in, Сетевой контакт, Номинальное сечение: 16 мм 2 , сечение: 0,5 мм 2 - 16 мм 2 , тип монтажа: для защелкивания на адаптере DIN-рейки, Прямой монтаж с фланцем, Свободновисящий, цвет: черный.
Технические характеристики
Информация о заказе:
Плавкая вставка не входит в стандартную комплектацию
Примечание
Ток определяется используемым предохранителем, напряжение - предохранителем или выбранным световым индикатором.
Тип продукта
Клеммный блок распределителя
Количество соединений
7
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Предохранитель
Г/5 х 20
Диапазон напряжения светодиода
30 В переменного/постоянного тока ... 60 В переменного/постоянного тока
Диапазон тока светодиода
0,4 мА ... 0,88 мА
Максимальная рассеиваемая мощность
макс. 1,6 Вт (при одинарном расположении клеммной колодки с предохранителем в случае перегрузки)
Диапазон напряжения светодиода
30 В переменного/постоянного тока ... 60 В переменного/постоянного тока
Количество соединений на уровень
7
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60947-7-3
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
24 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,2 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,2 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальное сечение
4 мм2
Номинальный ток
6,3 А (ток определяется используемым предохранителем)
Максимальный ток нагрузки
6,3 А (при поперечном сечении провода 4 мм2)
Максимальный общий ток
37,8 А (Максимальный ток нагрузки отдельной клеммы не должен превышаться.)
Номинальное напряжение
60 В (напряжение определяется световым индикатором.)
Способ подключения
Соединение push-in
Длина зачистки
12 мм... 14 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение AWG
20 ... 6 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 16 мм2
Сечение провода, гибкий [AWG]
20 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 10 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 4 мм2
Номинальное сечение
16 мм2
Номинальный ток
37,8 А
Максимальный ток нагрузки
37,8 А (при поперечном сечении провода 10 мм2)
Максимальный общий ток
Максимальный ток нагрузки отдельной точки подключения не должен превышаться.
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 4 мм2
Сечение проводника жесткое
1,5 мм2 ... 10 мм2
Сечение проводника, жесткое [AWG]
16 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
1,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1,5 мм2 ... 10 мм2
Ширина
87,8 мм
Высота
28,6 мм
Глубина
35,4 мм
Цвет
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Нет
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
