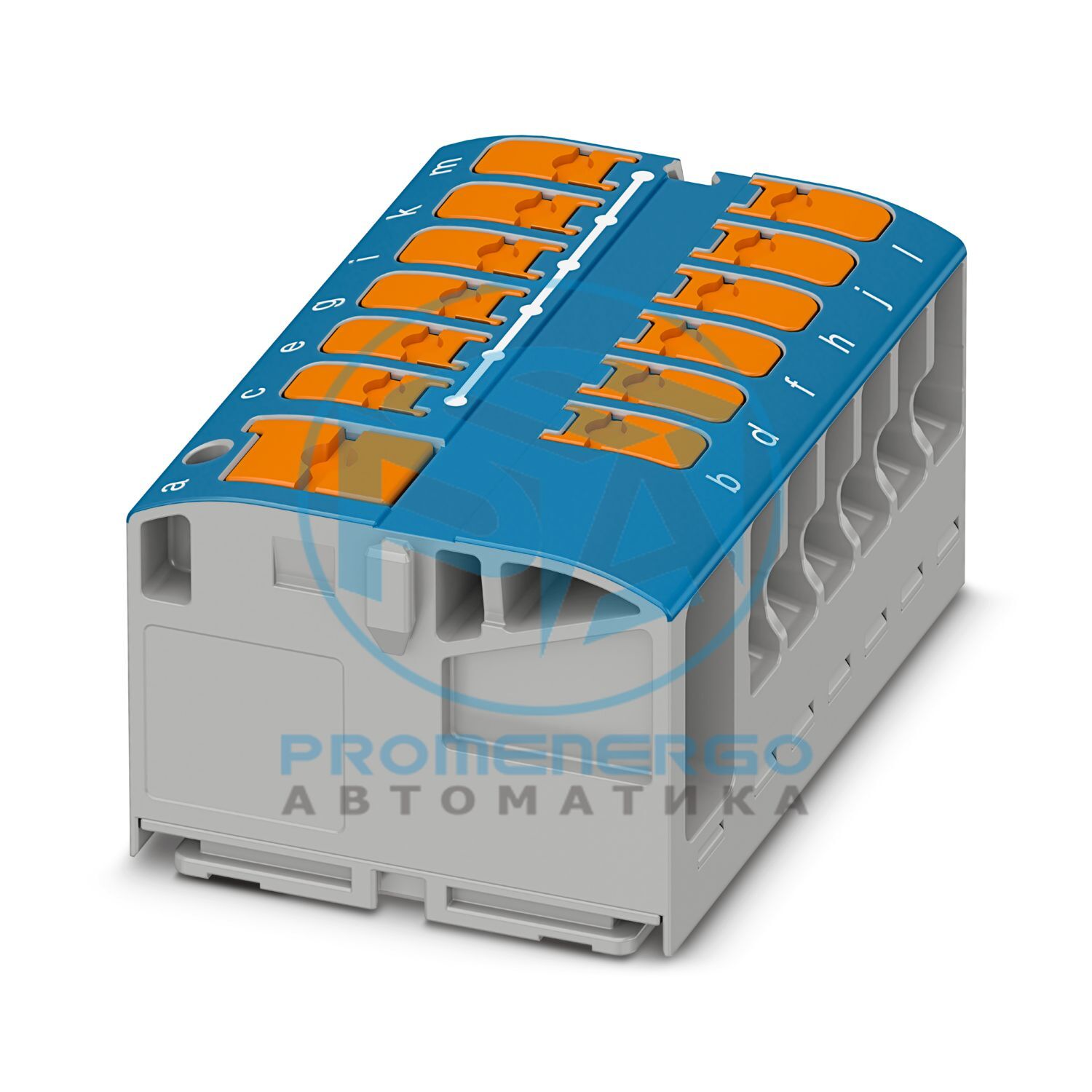

Распределительный блок, ном. напряжение: 450 В, номинальный ток: 24 А, количество подключений: 13, количество позиций: 1, метод подключения: Зажим Push-in, номинальное сечение: 2,5 мм 2 , контакт нагрузки, сечение: 0,14 мм 2 - 4 мм 2 , сетевой контакт, номинальное сечение: 6 мм 2 , сечение: 0,5 мм 2 - 10 мм 2 , тип монтажа: для защелкивания на Адаптер для DIN-рейки, Прямой монтаж с фланцем, Свободно подвешиваемый, цвет: синий
Технические характеристики
Примечание
Максимальный ток нагрузки одного зажимного устройства не должен превышаться.
Тип продукта
Клеммный блок распределителя
Количество позиций
1
Количество соединений
13
Количество строк
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
0,77 Вт
Служебный вход
да
Количество соединений на уровень
13
Номинальное сечение
2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм... 10 мм
Внутренний цилиндрический калибр
А3
Подключение в соотв. со стандартом
МЭК 60998-2-2
Сечение проводника жесткое
0,14 мм2 ... 4 мм2
Сечение AWG
26 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,14 мм2 ... 4 мм2
Сечение провода, гибкий [AWG]
26 ... 12 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,14 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,14 мм2 ... 2,5 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,5 мм2
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
32 А (при поперечном сечении провода 4 мм2)
Максимальный общий ток
57 А (при поперечном сечении провода 10 мм2)
Номинальное напряжение
450 В
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А5
Сечение проводника жесткое
0,5 мм2 ... 10 мм2
Сечение AWG
20 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 10 мм2
Сечение провода, гибкий [AWG]
20 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,5 мм2 ... 1,5 мм2
Номинальное сечение
6 мм2
Номинальный ток
41 А (при поперечном сечении провода 6 мм2)
Максимальный ток нагрузки
57 А (при поперечном сечении провода 10 мм2)
Сечение проводника жесткое
0,34 мм2 ... 4 мм2
Сечение проводника, жесткое [AWG]
22 ... 18 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,34 мм2 ... 2,5 мм2
Сечение проводника жесткое
1 мм2 ... 10 мм2
Сечение проводника, жесткое [AWG]
18 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
1 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1 мм2 ... 6 мм2
Ширина
41,5 мм
Высота
28,6 мм
Глубина
21,7 мм
Цвет
синий (RAL 5015)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Нет
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
