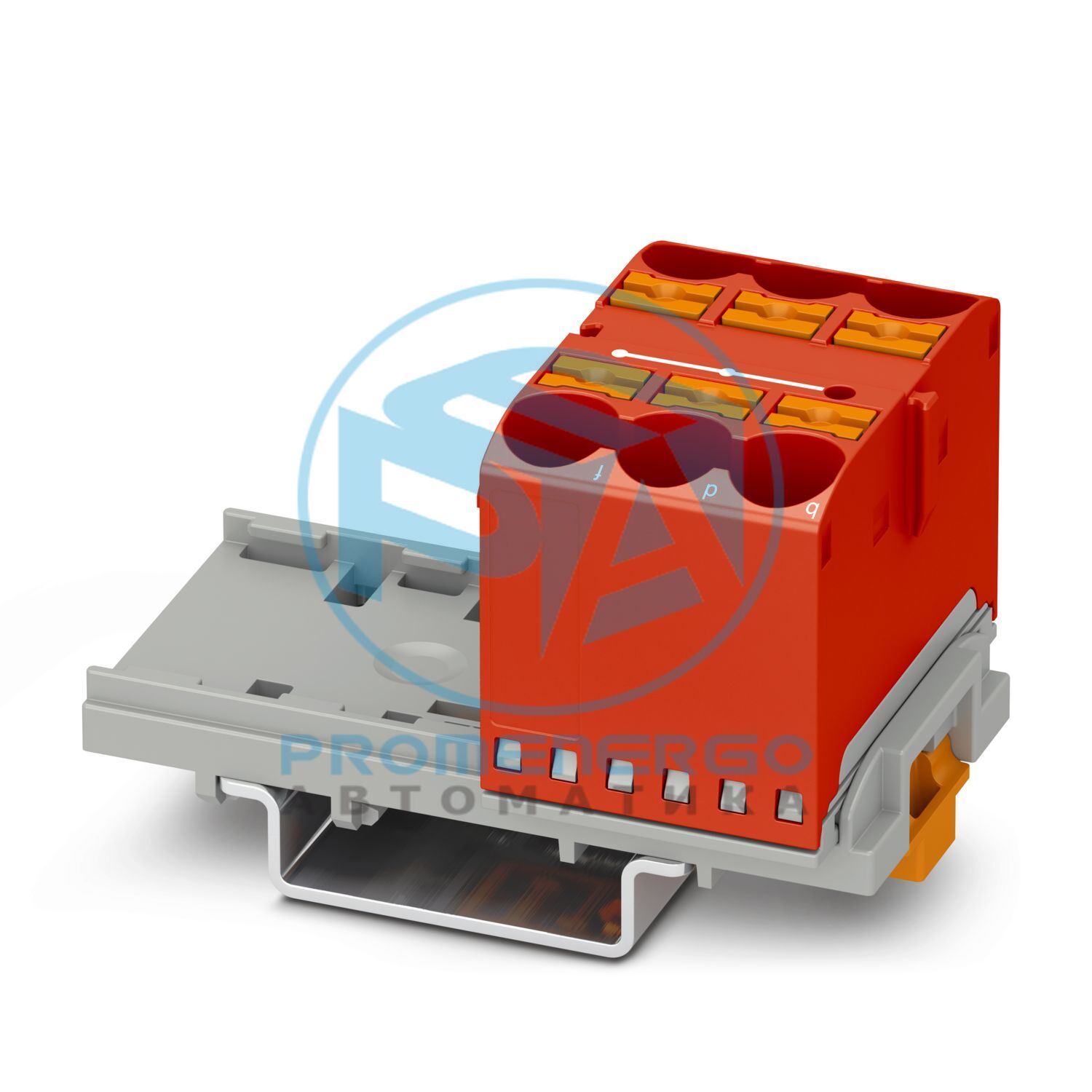

Блок распределительный, Блок с вертикальным выравниванием, ном. напряжение: 800 В, номинальный ток: 57 А, количество подключений: 6, метод подключения: Зажим Push-in, номинальное сечение: 10 мм 2 , сечение: 0,5 мм 2 - 16 мм 2 , тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
Технические характеристики
Тип продукта
Клеммный блок распределителя
Количество соединений
6
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
8 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,82 Вт
Количество соединений на уровень
6
Номинальное сечение
10 мм2
Способ подключения
Соединение push-in
Длина зачистки
12 мм... 14 мм
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение AWG
20 ... 6 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 16 мм2
Сечение провода, гибкий [AWG]
20 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 6 мм2
Номинальное сечение
10 мм2
Номинальный ток
57 А
Максимальный ток нагрузки
76 А (при сечении провода 16 мм2, жесткий)
Максимальный общий ток
90 А (Максимальный ток нагрузки отдельной клеммы не должен превышаться.)
Номинальное напряжение
800 В
Сечение проводника жесткое
1 мм2 ... 16 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
1 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1 мм2 ... 6 мм2
Ширина
37 мм
Высота
58,1 мм
Глубина
25,1 мм
Глубина на NS 15
32,1 мм
Глубина по НС 35/7,5
34,6 мм
Цвет
красный (RAL 3001)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
125 °С
Результат
Тест пройден
Результат
Тест пройден
Уставка испытательного напряжения
2 кВ
Результат
Тест пройден
Открытая боковая панель
Нет
Результат
Тест пройден
DIN-рейка/фиксирующая опора
Н.С. 35
Результат
Тест пройден
Примечание
Для версий с 6 или 7 соединениями достаточно разместить по одному адаптеру DIN-рейки по центру каждого блока и разместить фланцевые элементы после каждого второго блока.
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,5 мм2 / 0,3 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
