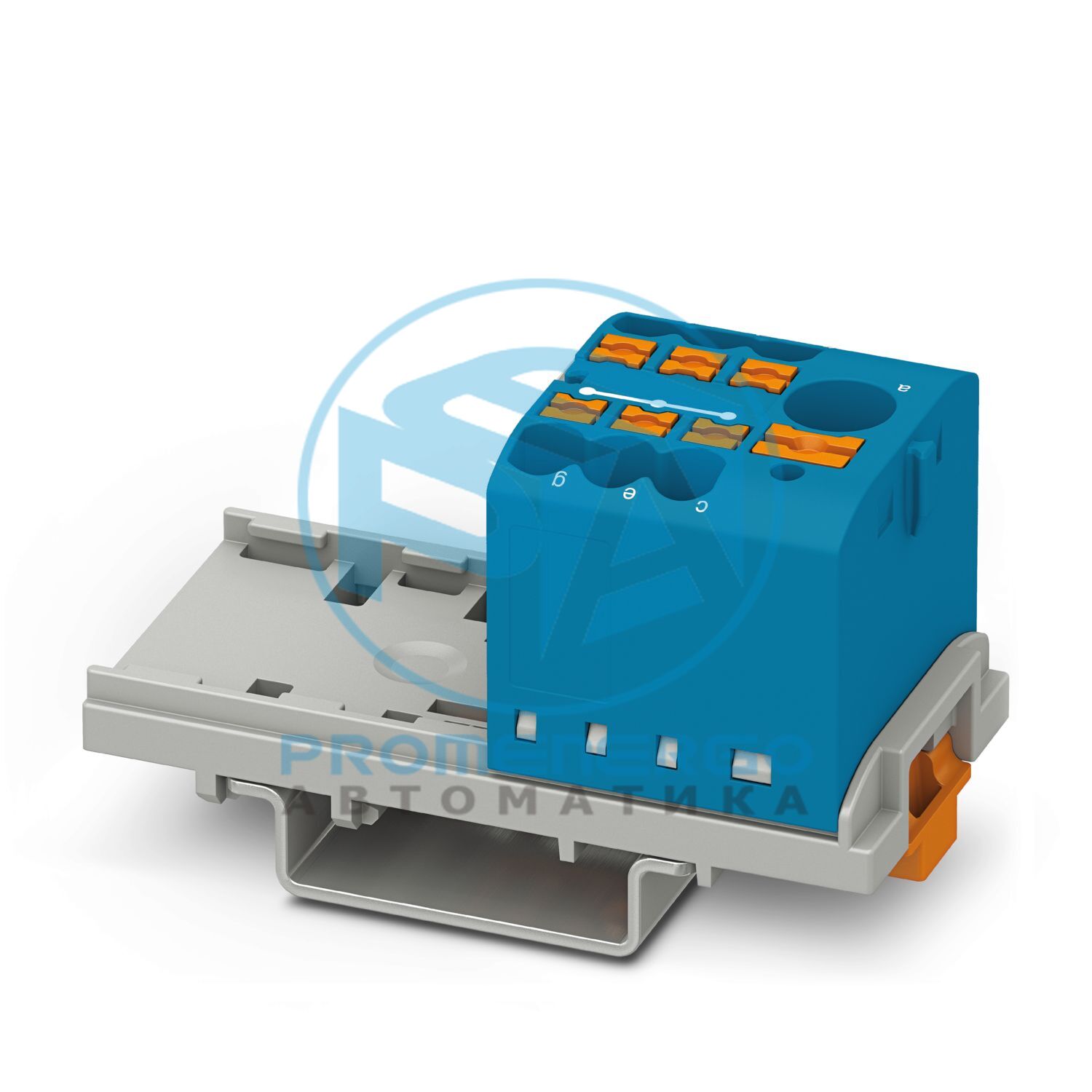

PTFIX 6/6X2,5-NS35 BU-EX - Блок распределительный
Распределительный блок, сертифицирован Ex e, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Технические характеристики
| Примечания по эксплуатации | блоки можно соединить друг с другом через проводящий вал, соответствующие вставные перемычки см. в аксессуарах |
|---|
| Тип продукта | Клеммный блок распределителя |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 1 |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 3 |
|---|
| Номинальное импульсное напряжение | 8 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 0,77 Вт |
|---|
| Идентификация | ? II 2 G Ex eb IIC Gb |
|---|
| Диапазон рабочих температур | -60 °С ... 110 °С |
|---|
| Сертифицированные аксессуары | 1204517 СЗФ 1-0,6Х3,5 |
|---|
| Список мостов | Вставной мост / FBS 2-5 / 3030161 |
|---|
| Данные моста | 23 А (10 мм2) |
|---|
| Взрывоопасное повышение температуры | 40 К (40 А / 6 мм2) |
|---|
| Номинальное напряжение изоляции | 400 В |
|---|
| выход | (Постоянный) |
|---|
| Номинальное напряжение | 440 В |
|---|
| Максимальный общий ток | 55 А (10 мм2) |
|---|
| выход | (Постоянный) |
|---|
| Номинальный ток | 22,5 А (2,5 мм2) |
|---|
| Максимальный ток нагрузки | 27 А (4 мм2) |
|---|
| Контактное сопротивление | 0,5 мОм |
|---|
| Длина зачистки | 8 мм... 10 мм |
|---|
| Номинальное сечение | 2,5 мм2 |
|---|
| Номинальное сечение AWG | 14 |
|---|
| Емкость подключения жесткая | 0,14 мм2 ... 4 мм2 |
|---|
| Емкость подключения AWG | 26 ... 12 |
|---|
| Гибкая емкость подключения | 0,14 мм2 ... 2,5 мм2 |
|---|
| Емкость подключения AWG | 26 ... 14 |
|---|
| выход | (Постоянный) |
|---|
| Номинальный ток | 40 А (6 мм2) |
|---|
| Максимальный ток нагрузки | 55 А (10 мм2) |
|---|
| Контактное сопротивление | 0,2 мОм |
|---|
| Длина зачистки | 10 мм... 12 мм |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Номинальное сечение AWG | 10 |
|---|
| Емкость подключения жесткая | 0,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 20 ... 8 |
|---|
| Гибкая емкость подключения | 0,5 мм2 ... 10 мм2 |
|---|
| Емкость подключения AWG | 20 ... 8 |
|---|
| Ширина | 28,6 мм |
|---|
| Высота | 58,1 мм |
|---|
| Глубина на NS 15 | 30,4 мм |
|---|
| Глубина по НС 35/7,5 | 32,4 мм |
|---|
| Цвет | синий (RAL 5015) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Открытая боковая панель | Нет |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (эксплуатация) | 20 % ... 90 % |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Номер позиции | 1221457 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 10 шт. |
|---|
| Ключ продаж | ББ |
|---|
| Ключ продукта | БЕА122 |
|---|
| GTIN | 4063151309657 |
|---|
| Вес за штуку (включая упаковку) | 24,4 г |
|---|
| Вес за штуку (без упаковки) | 24,13 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250118 |
|---|
| ЭКЛАСС-15.0 | 27250118 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
