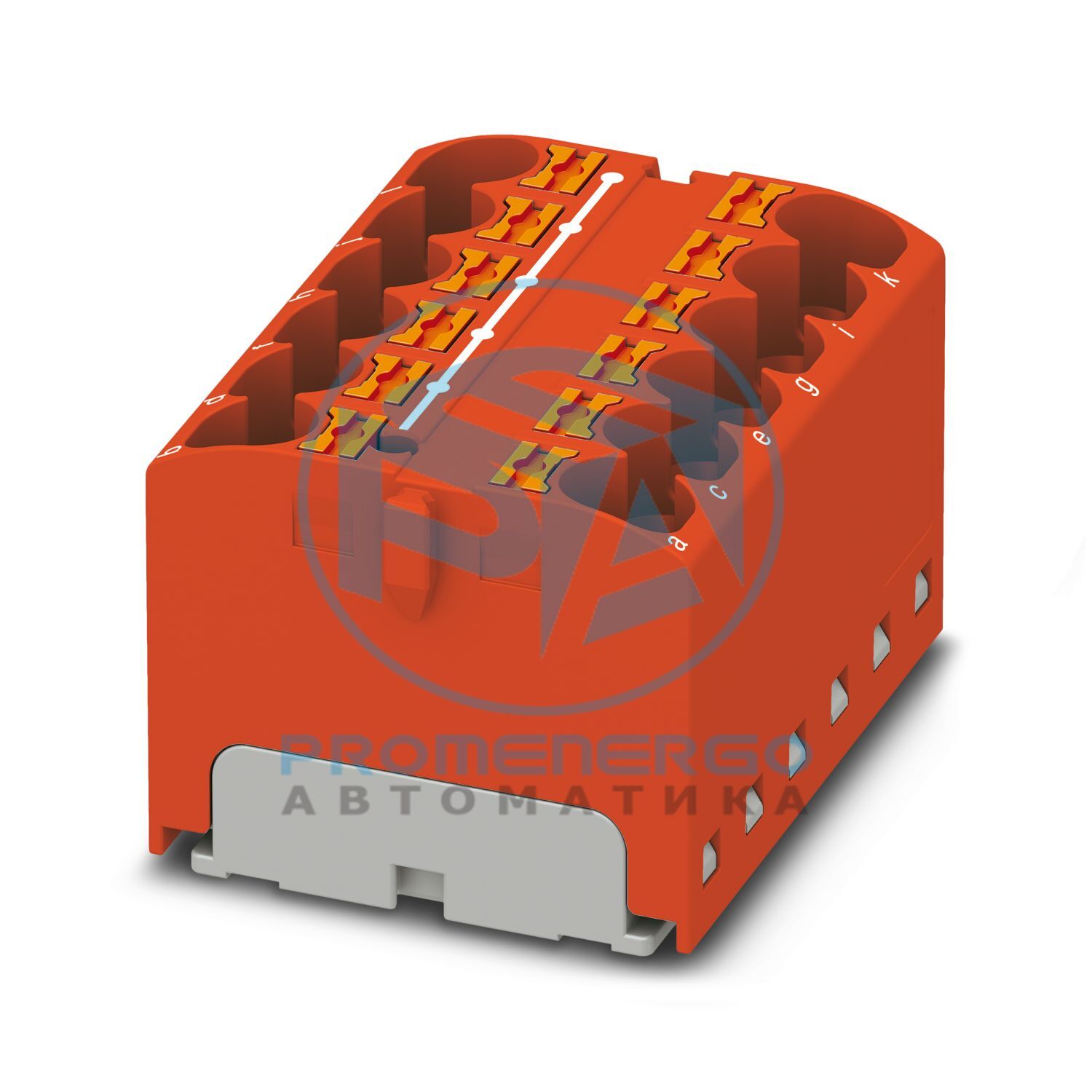

Распределительный блок, ном. напряжение: 450 В, номинальный ток: 32 А, количество подключений: 12, метод подключения: Зажимы Push-in, сечение: 0,2 мм 2 - 6 мм 2 , тип монтажа: для защелкивания на адаптере DIN-рейки, Прямой монтаж с фланцем, Свободно висящий, цвет: красный
Технические характеристики
Примечания по эксплуатации
блоки можно соединить друг с другом через проводящий вал, соответствующие вставные перемычки см. в аксессуарах
Примечание
Максимальный ток нагрузки одного зажимного устройства не должен превышаться.
Тип продукта
Клеммный блок распределителя
Количество соединений
12
Количество строк
1
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,02 Вт
Количество соединений на уровень
12
Номинальное сечение
4 мм2
Номинальное сечение AWG
12
Способ подключения
Соединение push-in
Длина зачистки
10 мм... 12 мм
Внутренний цилиндрический калибр
А4
Подключение в соотв. со стандартом
МЭК 60998-2-2
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 6 мм2
Сечение провода, гибкий [AWG]
24 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,2 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,2 мм2 ... 4 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1 мм2
Номинальный ток
32 А
Максимальный ток нагрузки
63 А
Максимальный общий ток
41 А
Номинальное напряжение
450 В
Сечение проводника жесткое
0,5 мм2 ... 6 мм2
Сечение проводника, жесткое [AWG]
20 ... 10 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,75 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 4 мм2
Ширина
36,9 мм
Высота
28,6 мм
Глубина
21,7 мм
Цвет
красный (RAL 3001)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
125 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Нет
Результат
Тест пройден
Примечание
При совмещении нескольких блоков рекомендуется либо разместить адаптер DIN-рейки под точкой соединения, либо фланцевый элемент между блоками.
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2018-05
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (рабочая)
-60 °C ... 110 °C (диапазон рабочих температур, включая самонагрев; максимальную кратковременную рабочую температуру см. в RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
