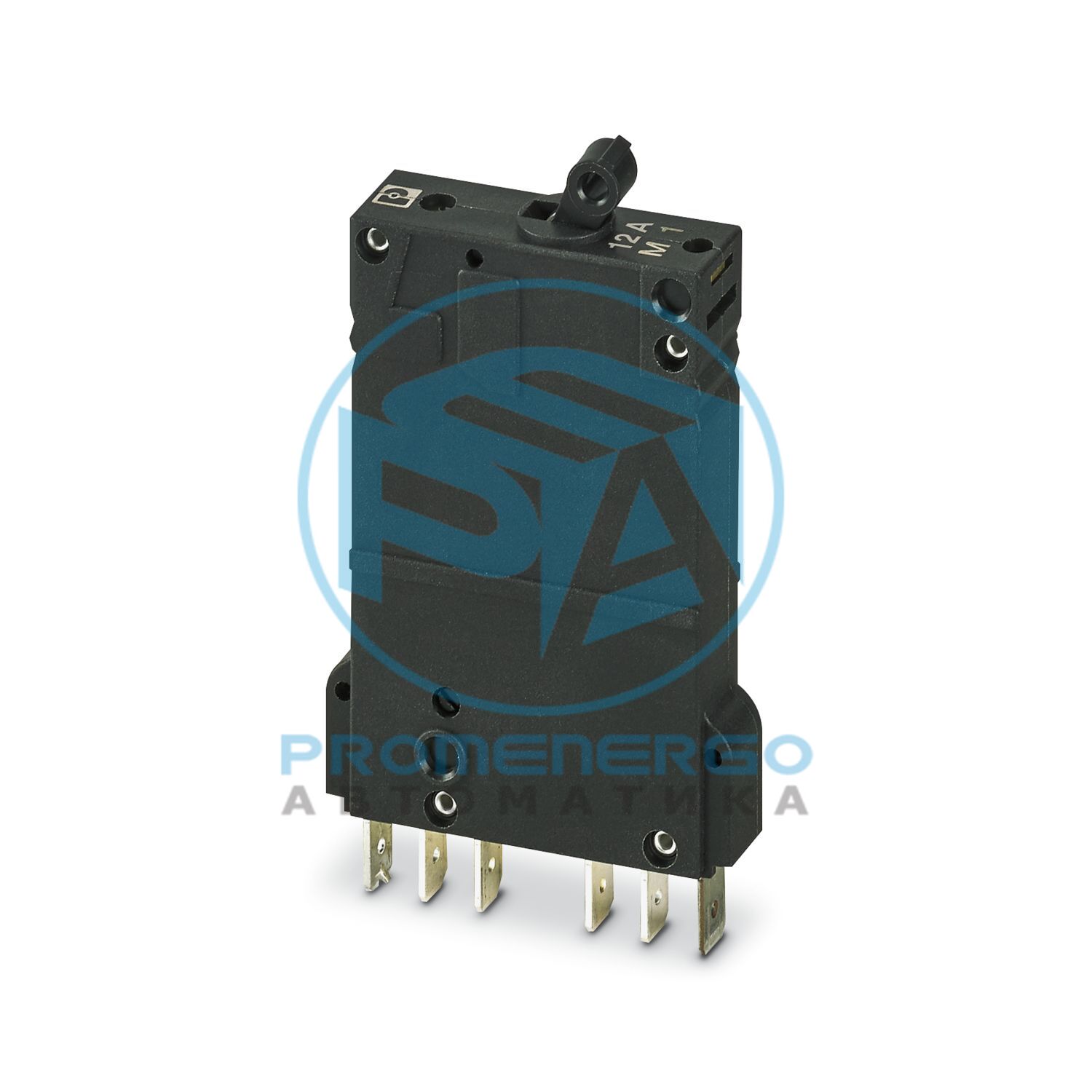

Автоматические выключатели с термомагнитными устройствами
Семейство продуктов
ТМКП
Тип
Мужской
Количество позиций
1
Количество каналов
1
Категория перенапряжения
II
Степень загрязнения
2
Тип предохранителя
Автоматическое устройство
Номинальное напряжение
250 В переменного тока
Номинальный ток I Н
12 А
Номинальное импульсное напряжение
2,5 кВ
Сопротивление изоляции R iso
> 100 МОм (500 В постоянного тока)
Вспомогательная цепь
240 В переменного тока / 1 А (низкая индукция)
Метод отключения
ТМ (термо-магнитный)
Сопротивление устройства
0.02 Ohm
Номинальная коммутационная способность при коротком замыкании I cn
800 А
Коммутационная способность при коротком замыкании
5000 А (UL 1077: 277 В переменного тока)
Диэлектрическая прочность
3000 В переменного тока (область срабатывания)
Циклы переключения, макс.
10000 (при 1 x I n, индуктивный)
Предохранитель
М1 (обычный удар)
Тип переключения контактов
1 замыкающий контакт
Способ подключения
подключаемый
Способ подключения
подключаемый
Способ подключения
подключаемый
Ширина
12,5 мм
Высота
50 мм
Глубина
78,5 мм
Полная ширина модуля
38 мм
Полная высота модуля
115 мм
Полная глубина модуля
121 мм
Цвет
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
Фау-2
Группа изоляционных материалов
II
Изоляционный материал
ПА66
Открытая боковая панель
Нет
Степень защиты
IP30 (зона срабатывания)
Температура окружающей среды (рабочая)
-30 °С ... 60 °С
Тест на влажность
240 часов, относительная влажность 95 %, 40 °C
Стандарты/спецификации
ЕН 60934
Стандарты/спецификации
УЛ 1077
Тип крепления
на базовом элементе
Номер позиции
0915849
Упаковочная единица
6 шт.
Минимальный объем заказа
6 шт.
Ключ продаж
CE
Ключ продукта
CLA123
GTIN
4017918600686
Вес за штуку (включая упаковку)
45 006 г
Вес за штуку (без упаковки)
45 006 г
Номер таможенного тарифа
85362010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
