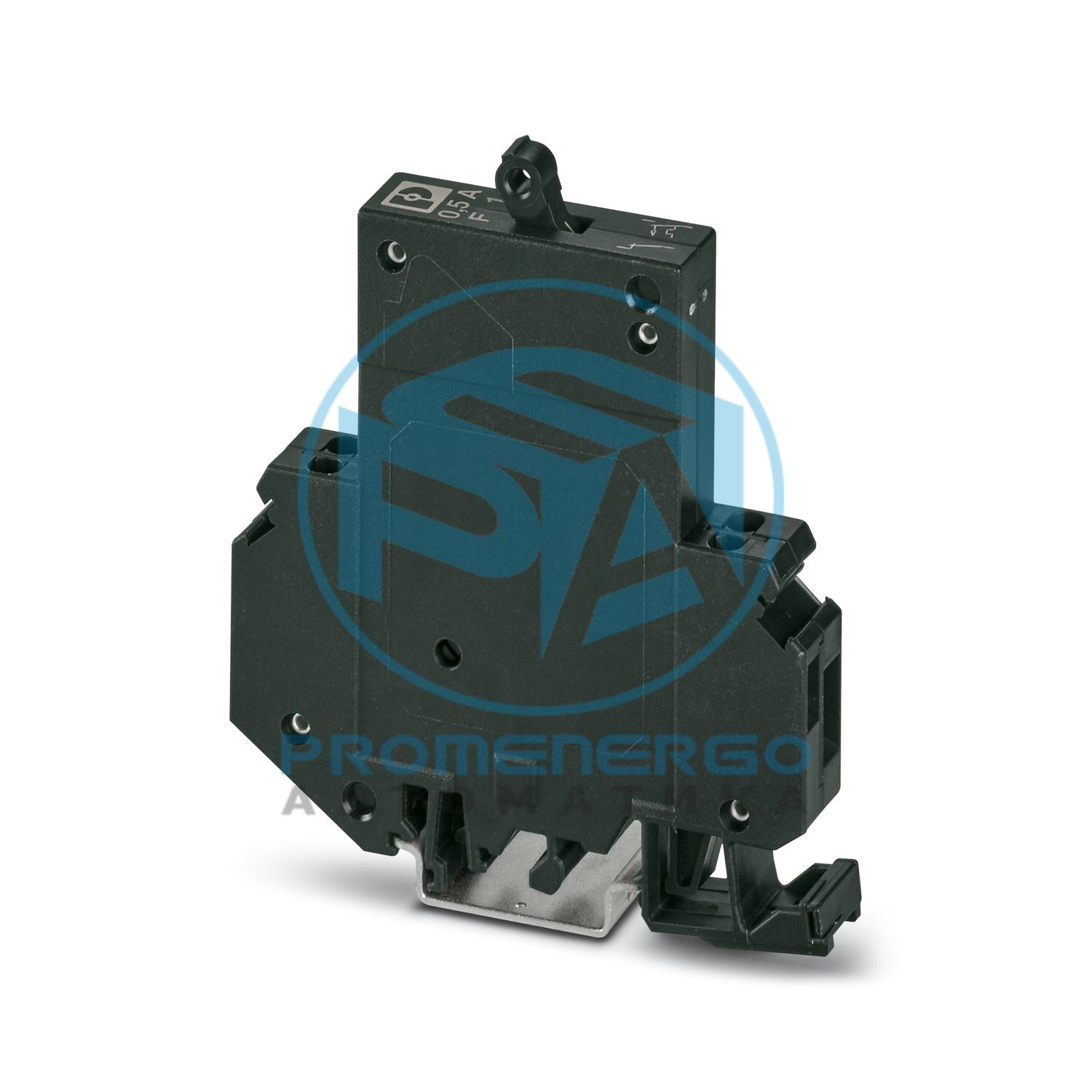

TMC 1 F1 200 0,5A - Автоматический выключатель термомагнитный
TMC 1 F1 200 0,5A - Автоматический выключатель термомагнитный
Термомагнитный выключатель, 1-полюсный, быстродействующий, 1 НЗ контакт, с универсальной опорой для монтажа на номинальный диаметр 32 или номинальный диаметр 35
Технические характеристики
Тип продукта
Автоматические выключатели с термомагнитными устройствами
Семейство продуктов
ТМС
Тип
Модуль DIN-рейки, цельный
Количество позиций
1
Количество соединений
4
Количество строк
2
Количество каналов
1
Категория перенапряжения
II
Степень загрязнения
2
Тип предохранителя
Автоматическое устройство
Номинальное напряжение
65 В постоянного тока
Номинальный ток I Н
0,5 А
Номинальное импульсное напряжение
2,5 кВ
Сопротивление изоляции R iso
> 100 МОм (500 В постоянного тока)
Вспомогательная цепь
240 В переменного тока / 1 А (низкая индукция)
Метод отключения
ТМ (термо-магнитный)
Сопротивление устройства
6.8 Ohm
Номинальная коммутационная способность при коротком замыкании I cn
2500 А (32 В постоянного тока)
Коммутационная способность при коротком замыкании
2000 А (UL 1077: 65 В постоянного тока)
Диэлектрическая прочность
3000 В переменного тока (область срабатывания)
Циклы переключения, макс.
10000 (при 1 x I n, индуктивный)
Предохранитель
F1 (быстрый удар)
Тип переключения контактов
1 НЗ контакт
Имя соединения
Вспомогательный контакт
Рабочее напряжение
250 В переменного тока
Рабочий ток
0,5 А переменного тока (низкая индукция)
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Длина зачистки
12 мм
Внутренний цилиндрический калибр
А3
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение AWG
24 ... 10 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 4 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Номинальный ток
0,5 А
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6...0,8 Нм
Длина зачистки
12 мм
Внутренний цилиндрический калибр
А1
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение AWG
24 ... 14 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 1,5 мм2
2 провода одинакового сечения, жесткие
0,2 м2 ... 0,75 м2
2 гибких провода одинакового сечения
0,2 м2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 0,75 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6 Нм...0,8 Нм
Длина зачистки
12 мм
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение проводника AWG
24 ... 10
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,6 Нм...0,8 Нм
Длина зачистки
12 мм
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Габаритный чертеж
Ширина
12,5 мм
Высота
82,5 мм
Глубина
96 мм
Цвет
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
Фау-2
Группа изоляционных материалов
II
Изоляционный материал
ПА66
Открытая боковая панель
Нет
Степень защиты
IP30 (зона срабатывания)
Температура окружающей среды (рабочая)
-30 °С ... 60 °С
Тест на влажность
240 часов, относительная влажность 95 %, 40 °C
Стандарты/спецификации
ЕН 60934
Стандарты/спецификации
УЛ 1077
Тип крепления
DIN-рейка: 35 мм
Номер позиции
0914222
Упаковочная единица
6 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA121
GTIN
4017918008901
Вес за штуку (включая упаковку)
70,59 г
Вес за штуку (без упаковки)
68,06 г
Номер таможенного тарифа
85362010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
