PTCB TM1 0,5A M1 NO P - Автоматический выключатель термомагнитного устройства
PTCB TM1 0,5A M1 NO P - Автоматический выключатель термомагнитного устройства

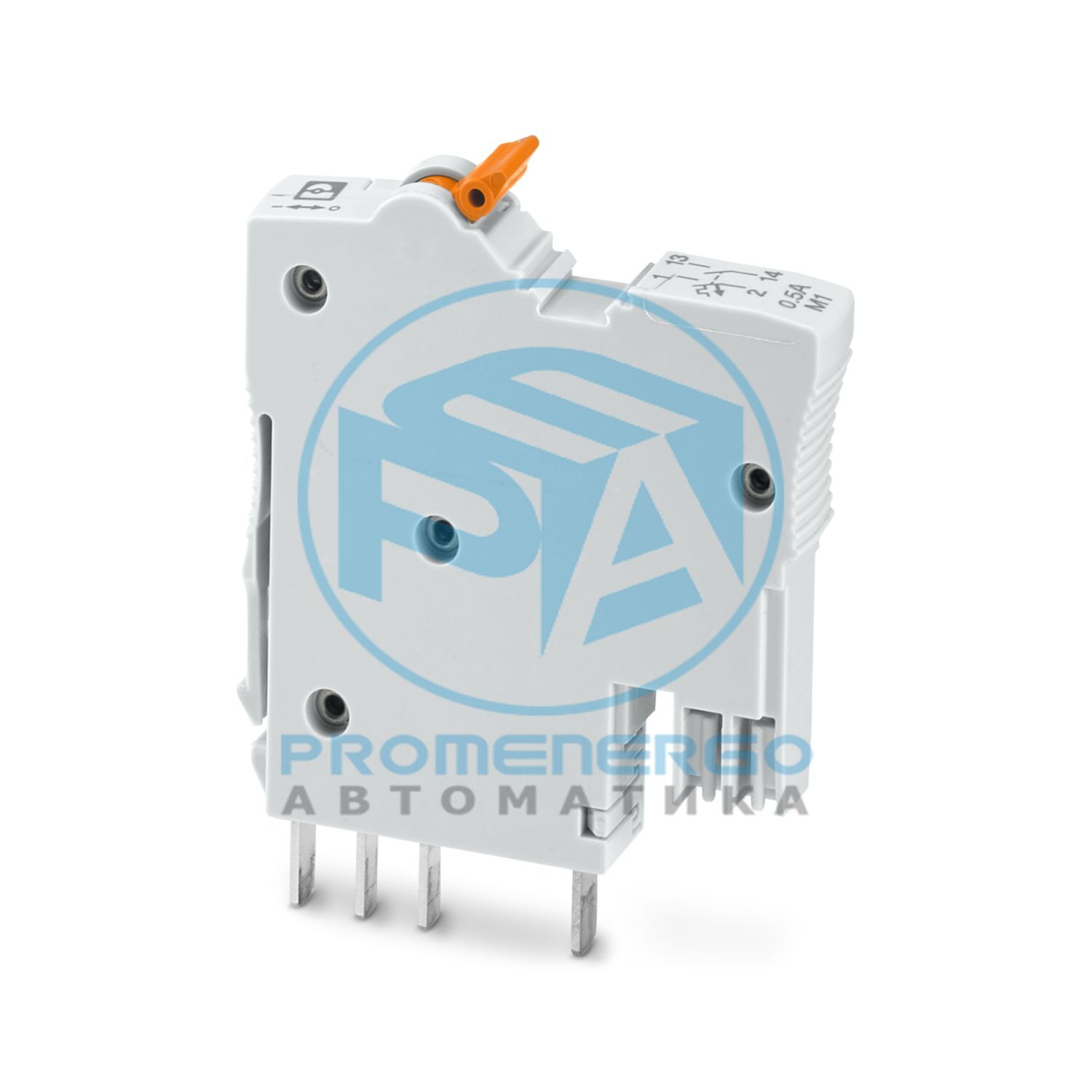

Термомагнитный автоматический выключатель, 1-позиционный, характеристика срабатывания: M1, тип монтажа: С базовым элементом на DIN-рейке 35 мм в соответствии с EN 60715, номинальный ток: 0,5 А
Технические характеристики
Тип продукта
Автоматические выключатели с термомагнитными устройствами
Семейство продуктов
ПТСБ ТМ
Количество позиций
1
Количество каналов
1
Механический срок службы
25 циклов вставки
Класс защиты
II (согласно EN 61140 для зоны срабатывания)
Категория перенапряжения
II (250 В переменного тока / IEC 60934)
Степень загрязнения
2 (250 В переменного тока / МЭК 60934)
Рабочее напряжение
10 В переменного тока ... 277 В переменного тока (UL 1077)
Номинальное напряжение
240 В переменного тока (МЭК 60934)
Номинальное напряжение изоляции U i
250 В переменного тока (МЭК 60934)
Номинальный ток I Н
0,5 А
Номинальное импульсное напряжение
2,5 кВ (IEC 60934, усиленная изоляция между нагрузкой/вспомогательной цепью и в зоне срабатывания)
Сопротивление изоляции R iso
> 100 МОм (500 В постоянного тока)
Тип срабатывания
Тип S
Метод отключения
ТМ (термо-магнитный)
Уровень срабатывания
Механизм без срабатывания (позитивный)
Сопротивление устройства
3660 мОм
Требуется резервный предохранитель
16 А (I > Icn, RK5 (UL 1077), тип gG (IEC 60934))
Номинальная коммутационная способность при коротком замыкании I cn
300 А (240 В переменного тока / IEC 60934)
Коммутационная способность при коротком замыкании
1000 А (277 В переменного тока C1 / UL 1077)
Диэлектрическая прочность
3000 В переменного тока (область срабатывания)
Циклы переключения, макс.
6000 (низкая индукция, UL 1077)
Предохранитель
М1
Рассеяние мощности
0 W (Нет-load operation)
Падение напряжения
1,8 В (при 1 x I n )
Имя соединения
Соединение 3/4
Функция переключения
НО контакт
Рабочее напряжение
10 В переменного тока ... 277 В переменного тока
Габаритный чертеж
Ширина
8,2 мм
Высота
52,3 мм
Глубина
63,7 мм
Цвет
светло-серый (RAL 7035)
Материал
Пенсильвания
Класс воспламеняемости согласно UL 94.
В-0
Группа изоляционных материалов
я
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Открытая боковая панель
Нет
Степень защиты
IP20 (область подключения)
Температура окружающей среды (рабочая)
-30 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
<= 2000 м (250 В переменного тока / IEC 60934)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30 г (IEC 60068-2-27, тест Ea)
Вибрация (работа)
10 Гц...150 Гц, 20 циклов (IEC 60068-2-6, тест Fc)
Идентификация
UL признал UL 1077
Идентификация
CSA C22.2 Нет. 235-04
Стандарты/спецификации
МЭК 60934
Примечание
2019
Стандарты/спецификации
УЛ 1077
Примечание
Дополнительные защитные устройства для использования в электрооборудовании
Стандарты/спецификации
CSA C22.2 Нет. 235-04
Примечание
2017
Стандарты/спецификации
МЭК 60068-2-6
Примечание
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
МЭК 60068-2-11
Примечание
Влияние окружающей среды - коррозионная стойкость/солевой туман, тест Ка
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Стандарты/спецификации
DIN EN 50274
Примечание
Защита от прикосновения и безопасность тыльной стороны руки
Стандарты/спецификации
МЭК 60529
Примечание
2019
Стандарты/спецификации
ЕН 61373
Примечание
Железнодорожное оборудование. Оборудование подвижного состава. Испытания на удар и вибрацию.
Стандарты/спецификации
ЕН 45545-2
Примечание
Применение на железнодорожном транспорте. Противопожарная защита на железнодорожном транспорте. Часть 2. Требования к огнестойкости материалов и деталей.
Тип крепления
С базовым элементом на DIN-рейке 35 мм в соответствии с EN 60715.
