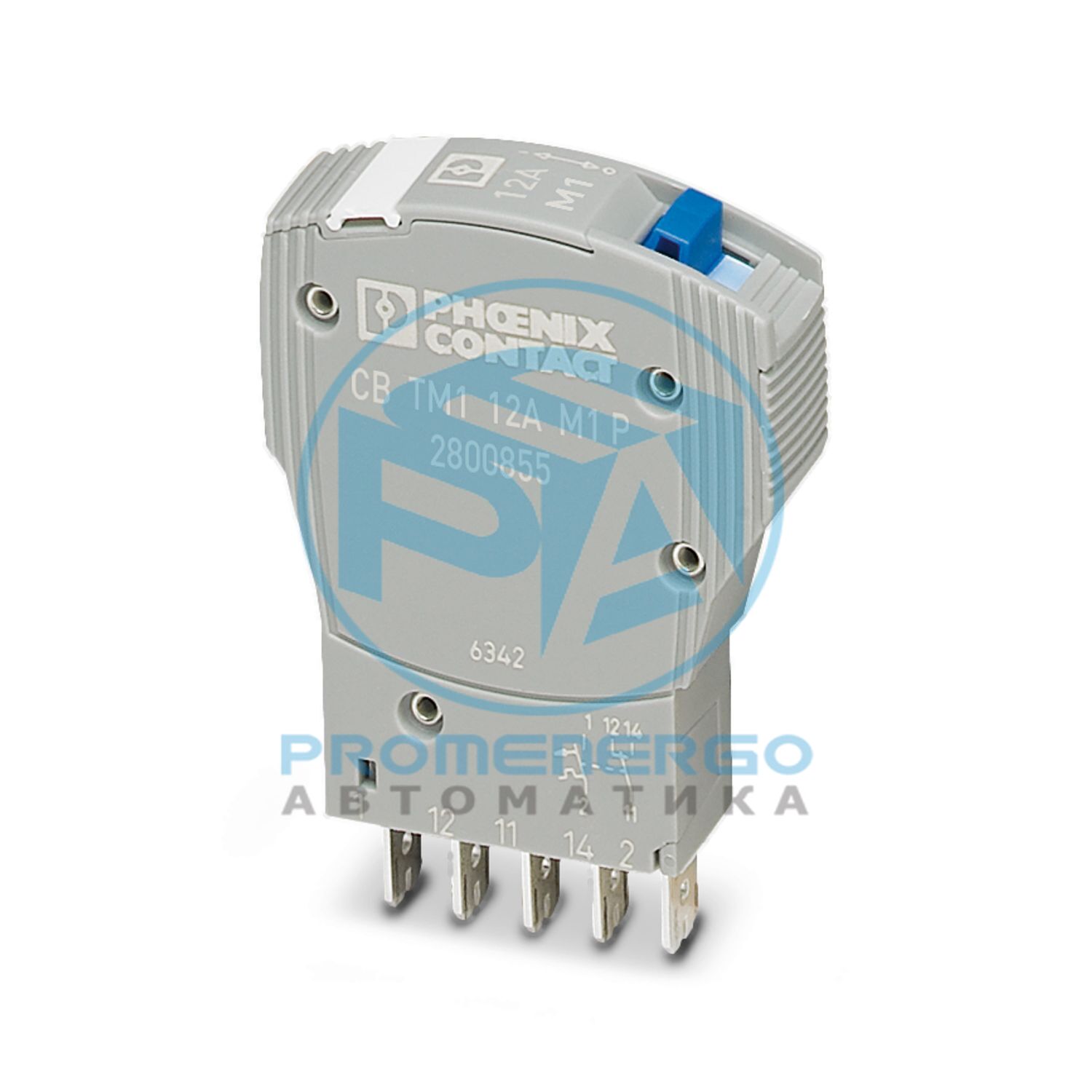

CB TM1 12A M1 P - Автоматический выключатель термомагнитный
Автоматический выключатель термомагнитный, 1-полюсный, характеристика срабатывания М1 (среднеударный), 1 переключающий контакт, вилка для базового элемента.
Технические характеристики
| Общий | При установке в ряд номинальный ток устройства может быть ограничен всего 80 % или должен быть соответственно увеличен. |
|---|
| Тип продукта | Автоматические выключатели с термомагнитными устройствами |
|---|
| Семейство продуктов | КБ ТМ |
|---|
| Тип | Мужской |
|---|
| Количество позиций | 1 |
|---|
| Количество каналов | 1 |
|---|
| Степень загрязнения | 2 |
|---|
| Тип предохранителя | Автоматическое устройство |
|---|
| Номинальное напряжение | 50 В постоянного тока (МЭК 60934) |
|---|
| Номинальное напряжение изоляции U i | 277 В переменного тока (UL 1077) |
|---|
| Номинальный ток I Н | 12 А (МЭК 60934) |
|---|
| Номинальное импульсное напряжение | 2,5 кВ (Увеличенная изоляция в зоне срабатывания) |
|---|
| Сопротивление изоляции R iso | > 100 МОм (500 В постоянного тока) |
|---|
| Вспомогательная цепь | 277 В переменного тока / 0,5 А (низкая индукция) |
|---|
| Тип срабатывания | Тип S |
|---|
| Метод отключения | ТМ (термо-магнитный) |
|---|
| Уровень срабатывания | Механизм без срабатывания (позитивный) |
|---|
| Сопротивление устройства | 11 мОм |
|---|
| Требуется резервный предохранитель | 48 А (I > I сп) |
|---|
| Номинальная коммутационная способность при коротком замыкании I cn | 300 А (240 В переменного тока) |
|---|
| Коммутационная способность при коротком замыкании | 1000 А переменного тока (277 В переменного тока) |
|---|
| Диэлектрическая прочность | 3000 В переменного тока (область срабатывания) |
|---|
| Циклы переключения, макс. | 6000 (при 1 х I н) |
|---|
| Предохранитель | М1 (обычный удар) |
|---|
| Рассеяние мощности | 2,88 Вт (в номинальном режиме на канал) |
|---|
| Падение напряжения | 0,13 В (при 1 x I n ) |
|---|
| Тип переключения контактов | 1 переключающий контакт |
|---|
| Минимальное рабочее напряжение U мин постоянного тока | 10 В |
|---|
| Максимальное рабочее напряжение U max DC | 240 В |
|---|
| Максимальное рабочее напряжение U макс. переменного тока | 240 В |
|---|
| Минимальный рабочий ток I мин | 10 мА |
|---|
| Макс. рабочий ток I макс. | 1 А |
|---|
| Способ подключения | подключаемый |
|---|
| Способ подключения | подключаемый |
|---|
Габаритный чертеж
| Ширина | 12,3 мм |
|---|
| Высота | 45 мм |
|---|
| Глубина | 52 мм |
|---|
| Полная ширина модуля | 12,3 мм |
|---|
| Полная высота модуля | 90 мм |
|---|
| Полная глубина модуля | 77,3 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В-0 |
|---|
| Группа изоляционных материалов | II |
|---|
| Открытая боковая панель | Нет |
|---|
| Степень защиты | IP30 (зона срабатывания) |
|---|
| Температура окружающей среды (рабочая) | -30 °С ... 60 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 80 °С |
|---|
| Тест на влажность | 240 часов, относительная влажность 95 %, 40 °C |
|---|
| Шок (операция) | 30 г (согласно IEC 60068-2-27, тест Ea) |
|---|
| Вибрация (работа) | 8g (в соответствии с IEC 60068-2-6, тест Fc) |
|---|
| Идентификация | Внесен в список UL UL 508 |
|---|
| Идентификация | CSA CAN/CSA-C22.2 Нет. 235-04 |
|---|
| Идентификация | ДНВ ГЛ |
|---|
| Стандарты/спецификации | ЕН 60934 |
|---|
| Тип крепления | на базовом элементе |
|---|
| Номер позиции | 2800855 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | CE |
|---|
| Ключ продукта | CLA124 |
|---|
| GTIN | 4046356690065 |
|---|
| Вес за штуку (включая упаковку) | 43,3 г |
|---|
| Вес за штуку (без упаковки) | 40,7 г |
|---|
| Номер таможенного тарифа | 85362010 |
|---|
| Страна происхождения | ИДЕНТИФИКАТОР |
|---|
| ЭКЛАСС-13.0 | 27140401 |
|---|
| ЭКЛАСС-15.0 | 27140401 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 6149 кг CO2-экв. |
|---|
