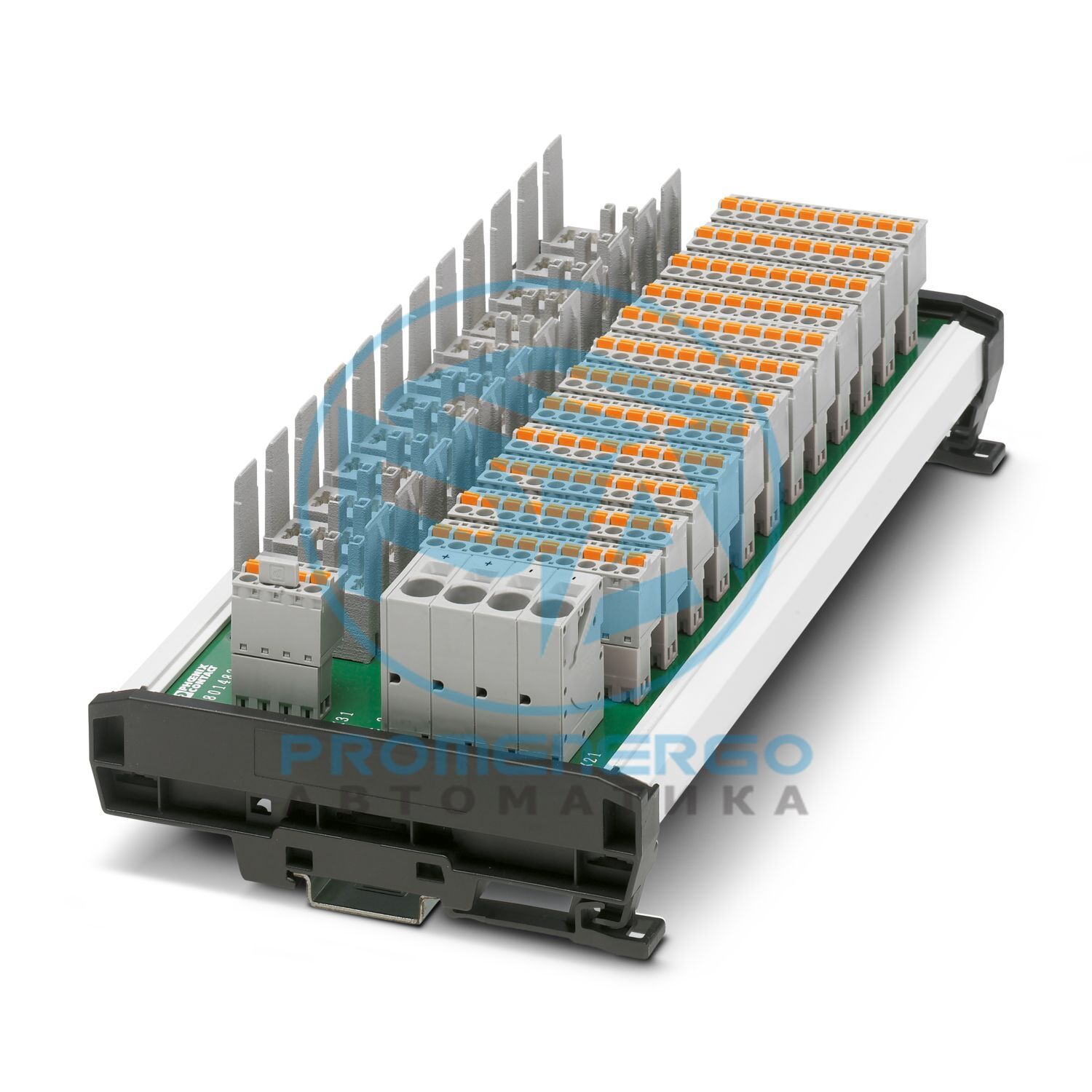

Щиты автоматических выключателей для двенадцати термомагнитных выключателей CB TM1... с групповой дистанционной сигнализацией, центральным питанием и распределением потенциала до пяти нагрузок на канал.
Технические характеристики
Тип продукта
Плата автоматического выключателя устройства
Тип
Модуль DIN-рейки, двухсекционный, разъемный
Количество позиций
1
Количество каналов
12
Категория перенапряжения
II
Степень загрязнения
2
Тип предохранителя
Автоматическое устройство
Максимальный ток нагрузки
60 А (полная главная цепь)
Максимальный ток при одиночном расположении
12 А (на канал)
Номинальное напряжение изоляции U i
50 В постоянного тока
Номинальное импульсное напряжение
0,5 кВ
Номинальный ток короткого замыкания
600 А (условно согласно DIN EN 50178)
Рассеяние мощности
4,5 Вт (при равномерной нагрузке на выходы с In)
Циклы установки/извлечения
50
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
60 А постоянного тока (всего)
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
1 А постоянного тока
Максимальный ток нагрузки
60 А (полная главная цепь)
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение гибкого провода мин.
0,75 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника, жесткое мин.
0,75 мм2
Сечение проводника, жесткое макс.
16 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Габаритный чертеж
Ширина
252,5 мм
Высота
127,8 мм
Глубина
70,8 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Открытая боковая панель
Нет
Степень защиты
IP20 (клеммные колодки и держатели предохранителей)
Температура окружающей среды (рабочая)
-30°С...60°С (при In 60 А)
Температура окружающей среды (хранение/транспортировка)
